Dentro do submódulo de Ativos do catálogo no Fracttal One, a opção Mapas permite a integração visual de ativos em plantas ou layouts preexistentes. Esta funcionalidade tem como objetivo facilitar a localização geográfica ou espacial dos ativos registados, proporcionando uma representação gráfica para a gestão operacional.
Acesso ao módulo de Mapas:
Para aceder à funcionalidade de mapas no Fracttal One, siga a sequência de navegação no menu principal:

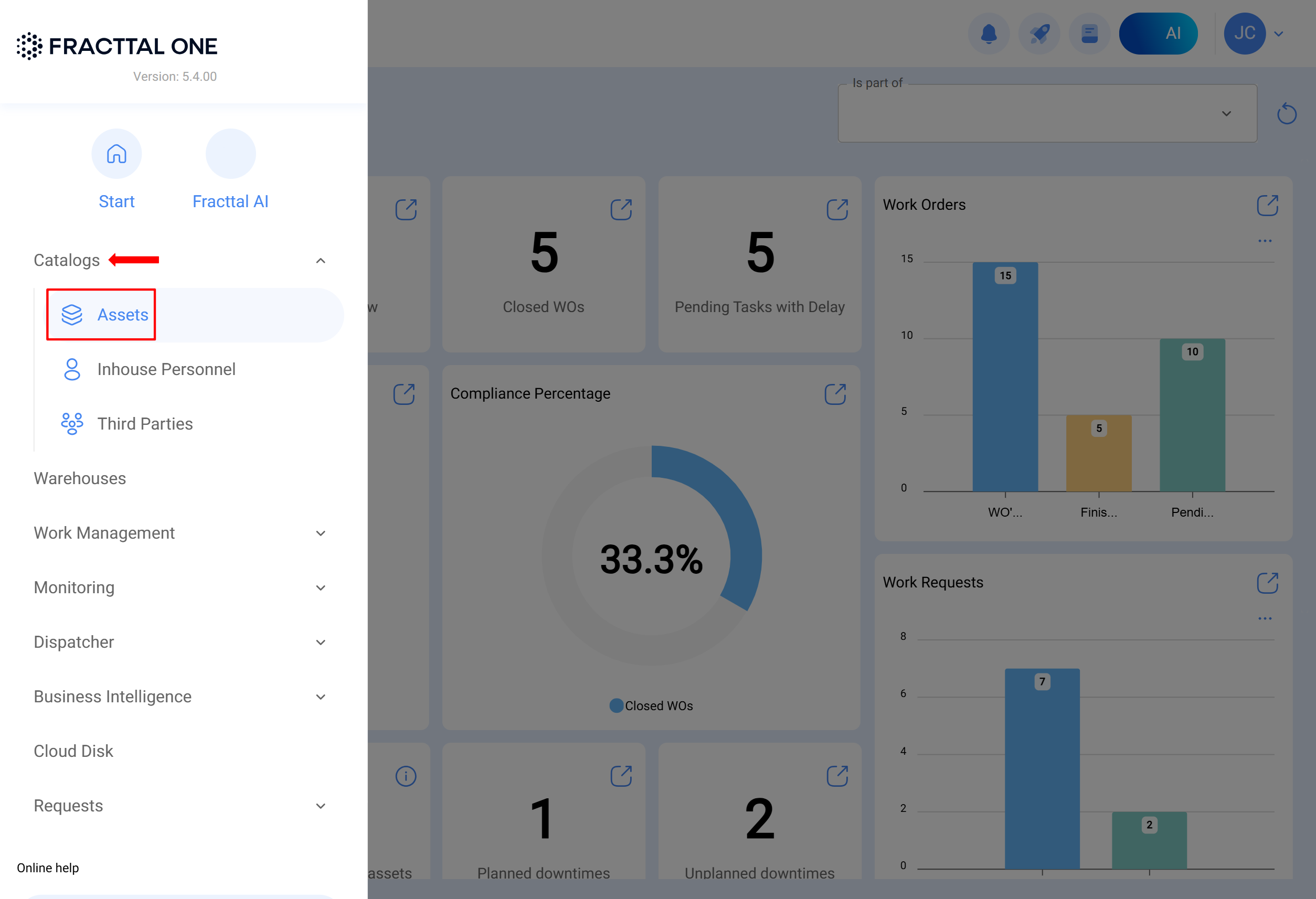

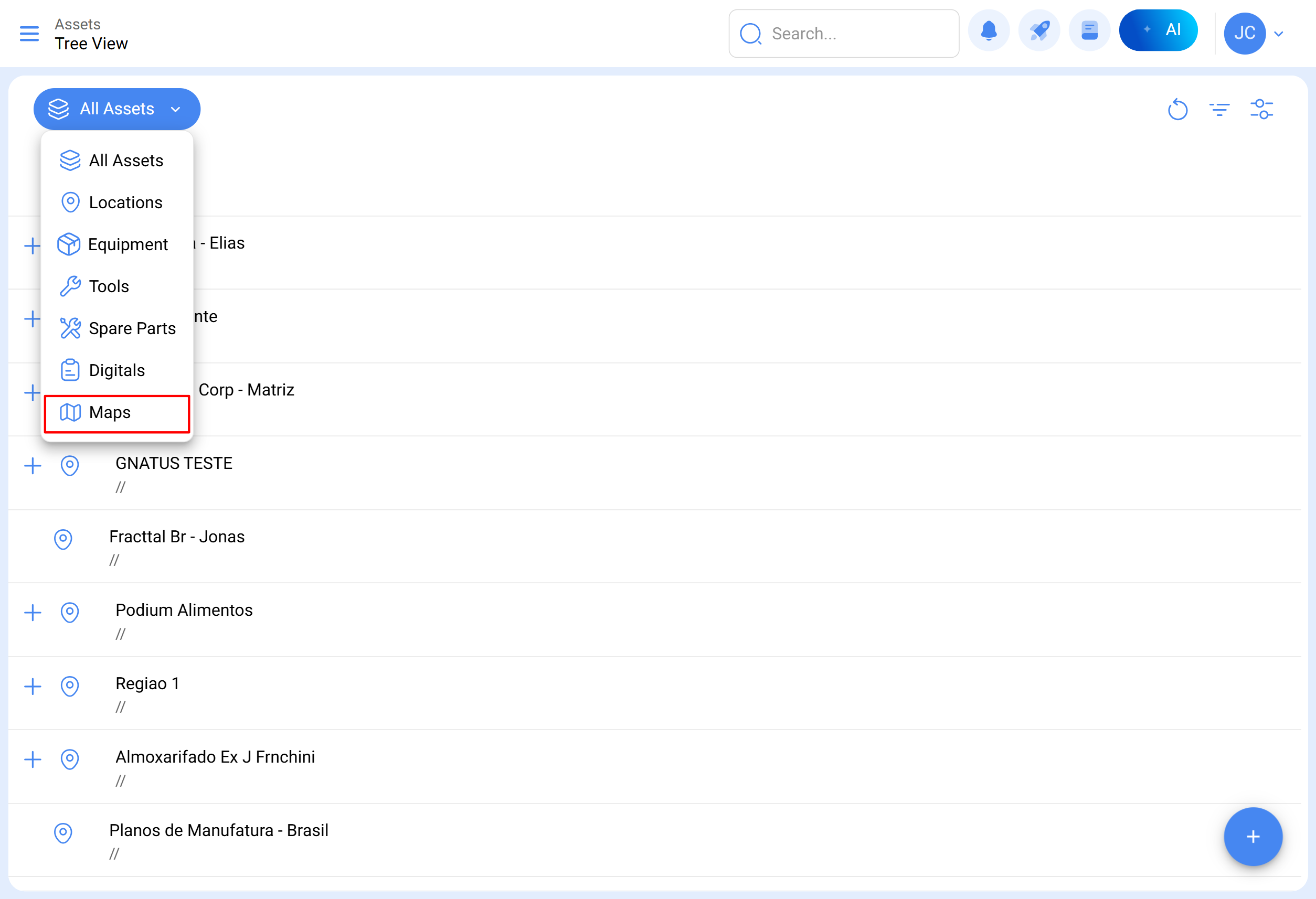

Menu Principal > Catálogos > Ativos > Mapas.
Como adicionar um mapa?

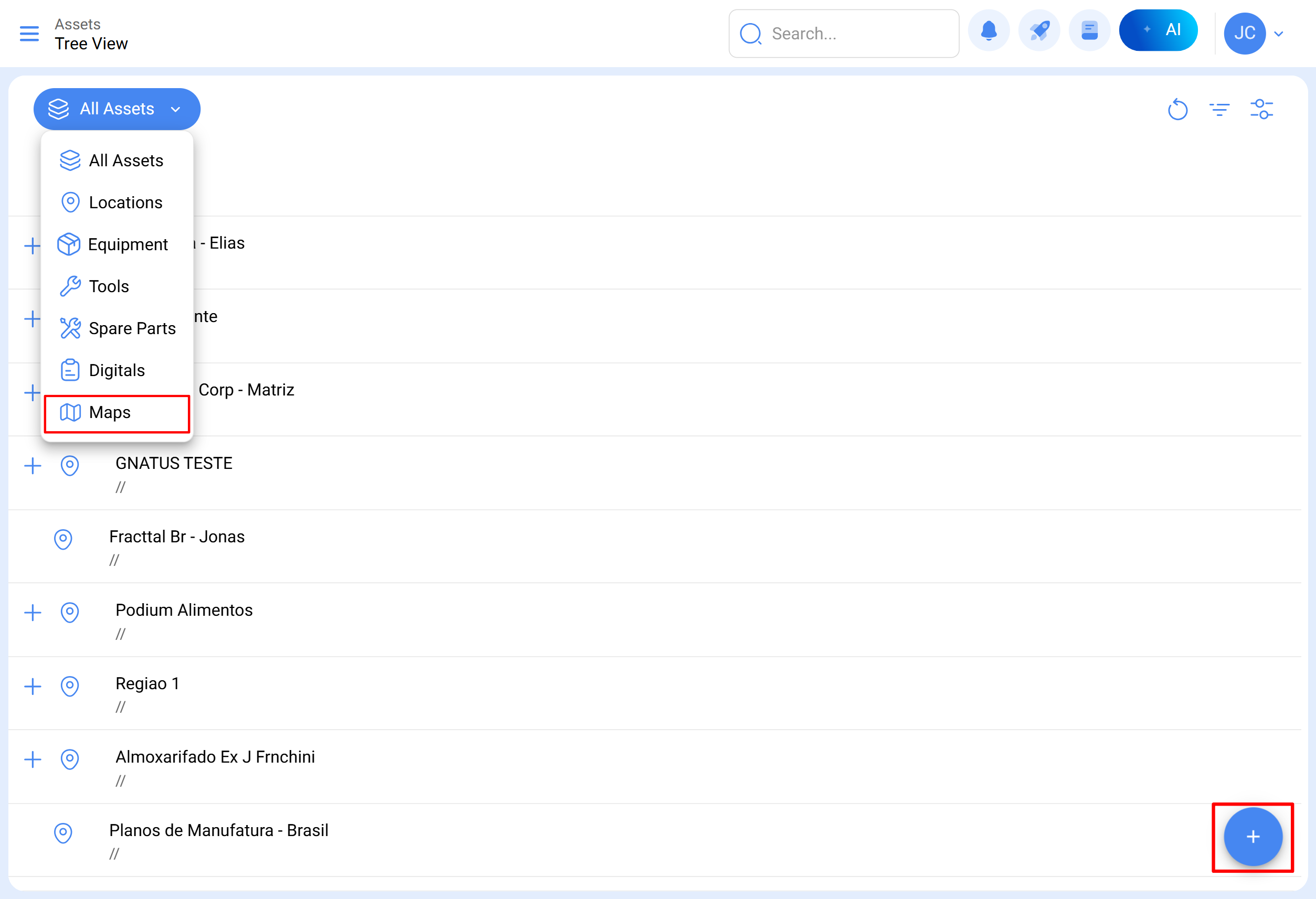

A inclusão de um novo mapa no sistema realiza-se através do ícone Adicionar (+), localizado no canto inferior direito da interface.

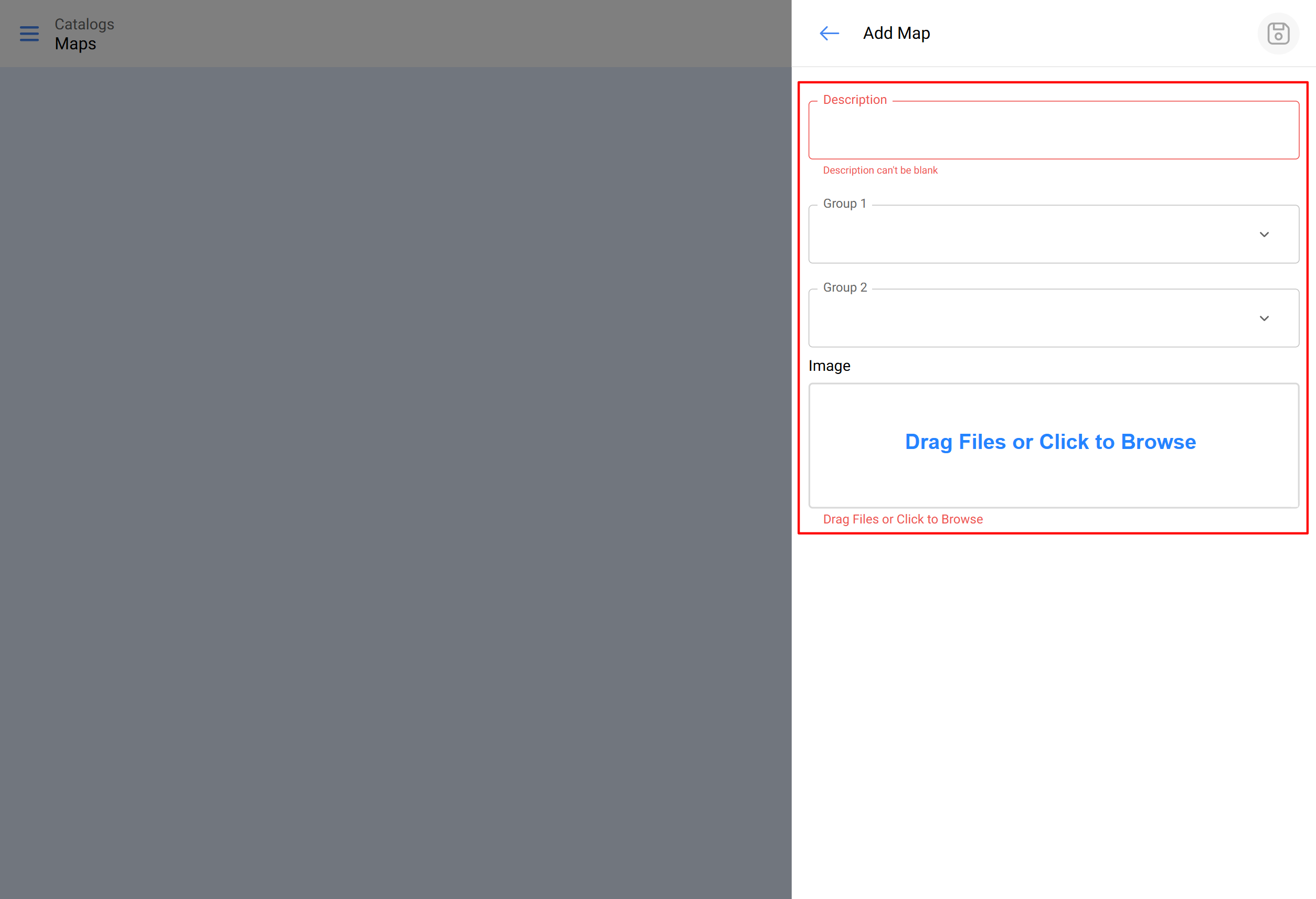

Será exibida uma nova janela de configuração na qual o utilizador deverá preencher os campos necessários com a informação pertinente ao mapa a incorporar.
Os campos obrigatórios para a criação de um mapa são os seguintes:
Descrição: Campo destinado ao registo do nome ou identificação do mapa.
Classificação 1 e Classificação 2: Campos de texto livre, configuráveis conforme as necessidades específicas de categorização do utilizador.
Imagem: Campo dedicado à anexação do ficheiro de imagem do mapa (planta ou layout). Para realizar o upload, clique na opção "Arraste ou clique para examinar", o que abrirá uma caixa de diálogo para a seleção ou arraste do ficheiro de imagem desejado.

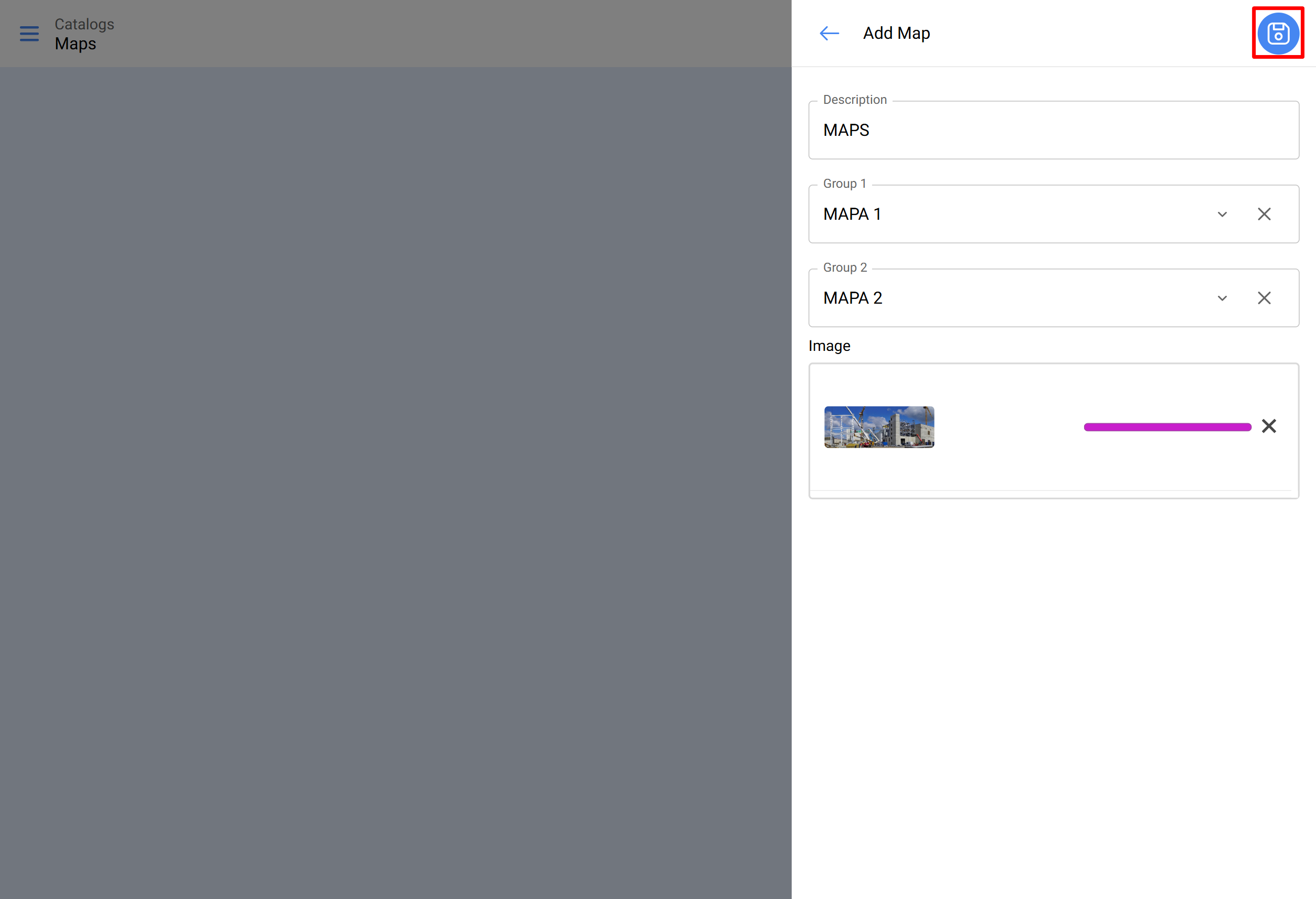

Finalmente, depois de preencher todos os campos obrigatórios para registar o mapa, deve clicar na opção de guardar para terminar o processo.
Adição de Marcadores: Identificação de Ativos
Os marcadores são elementos gráficos utilizados para posicionar e identificar ativos específicos (previamente registados no catálogo de ativos) dentro de um mapa ou layout.

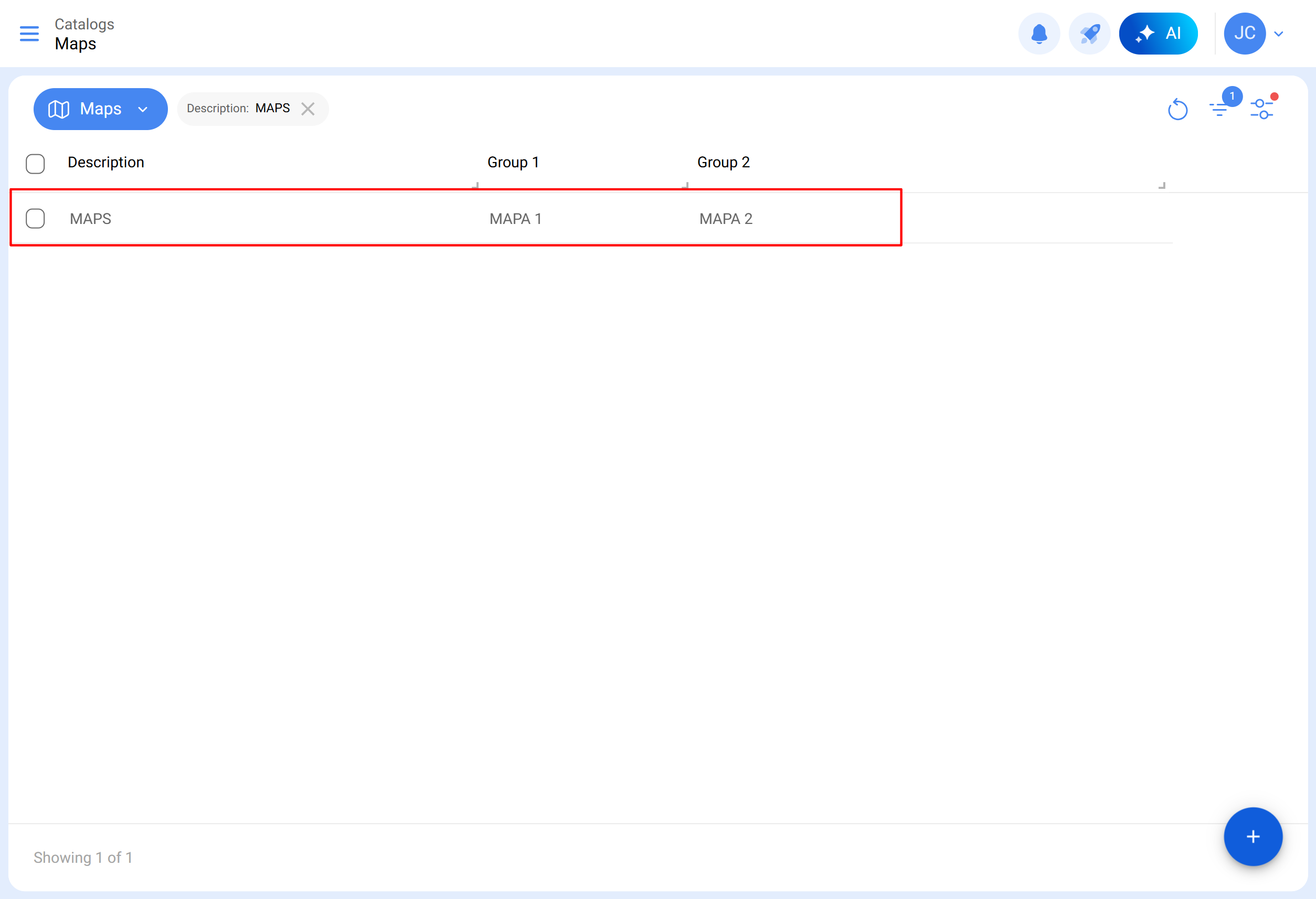

Aceda ao mapa desejado clicando sobre ele na interface principal de mapas.

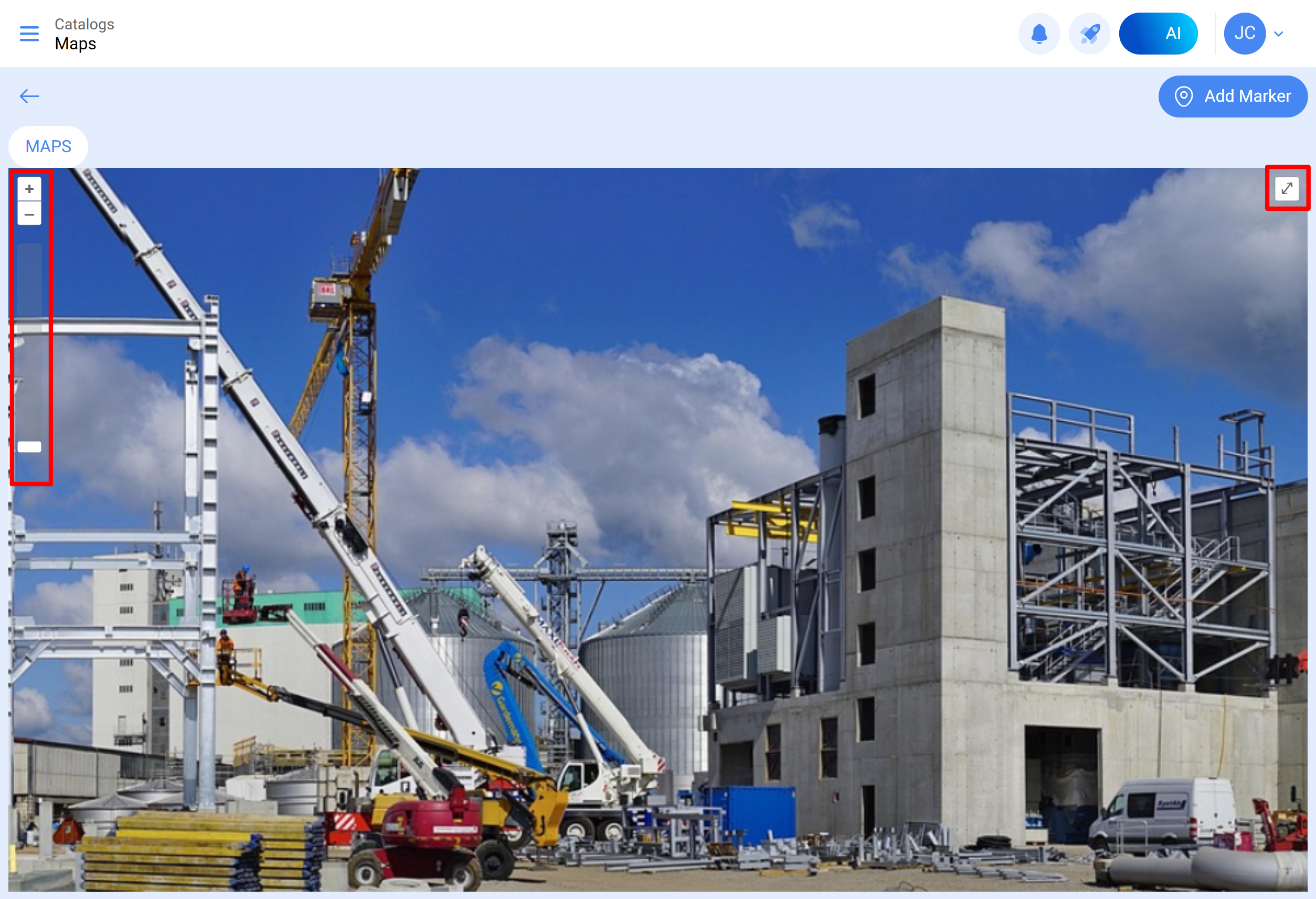

Após a seleção, abrir-se-á uma nova janela que apresentará o mapa. Nesta vista, o utilizador pode ajustar o nível de zoom (aumentar ou reduzir) da imagem conforme necessário.

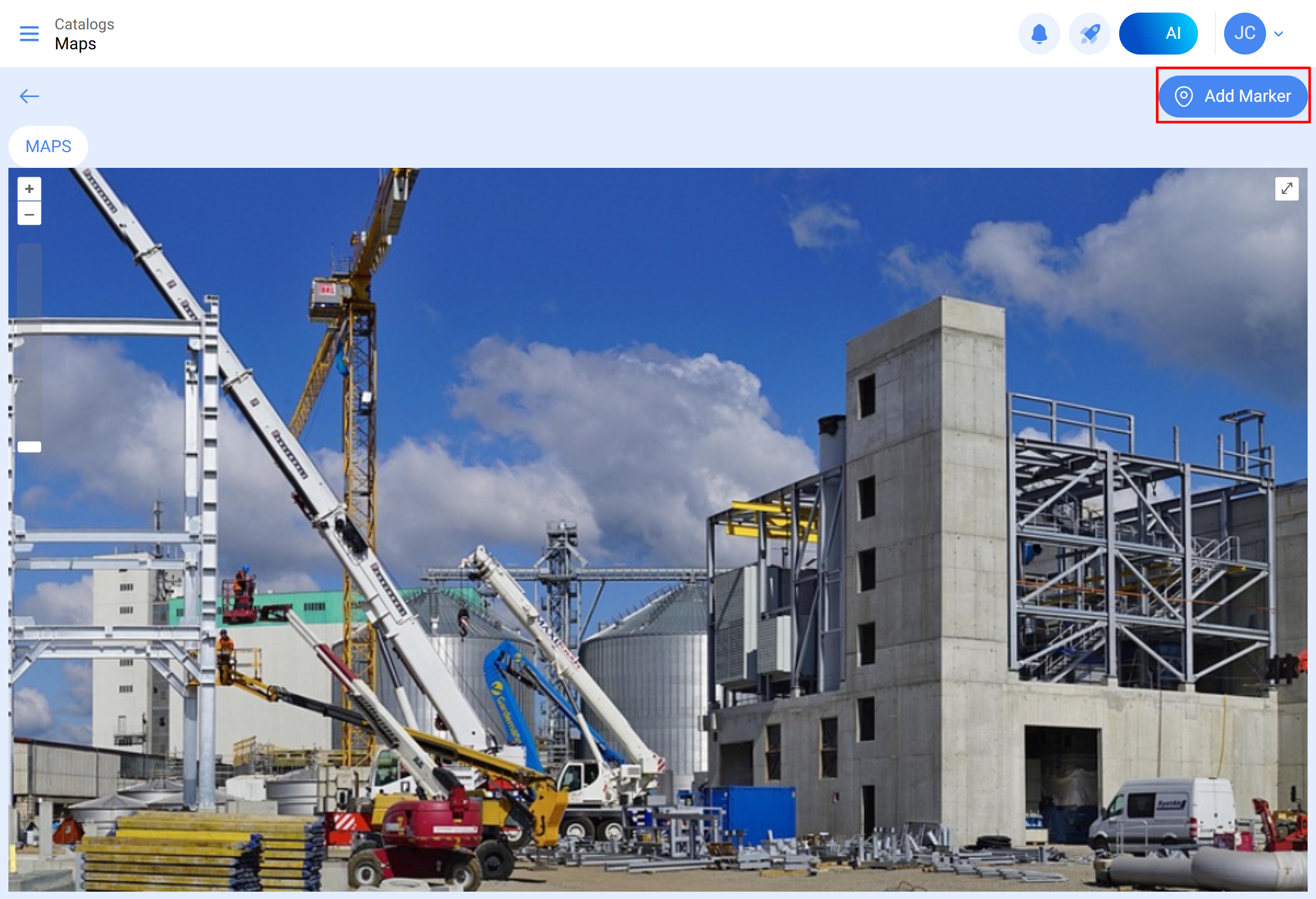

Para iniciar a adição do marcador, clique no botão Adicionar Marcador.

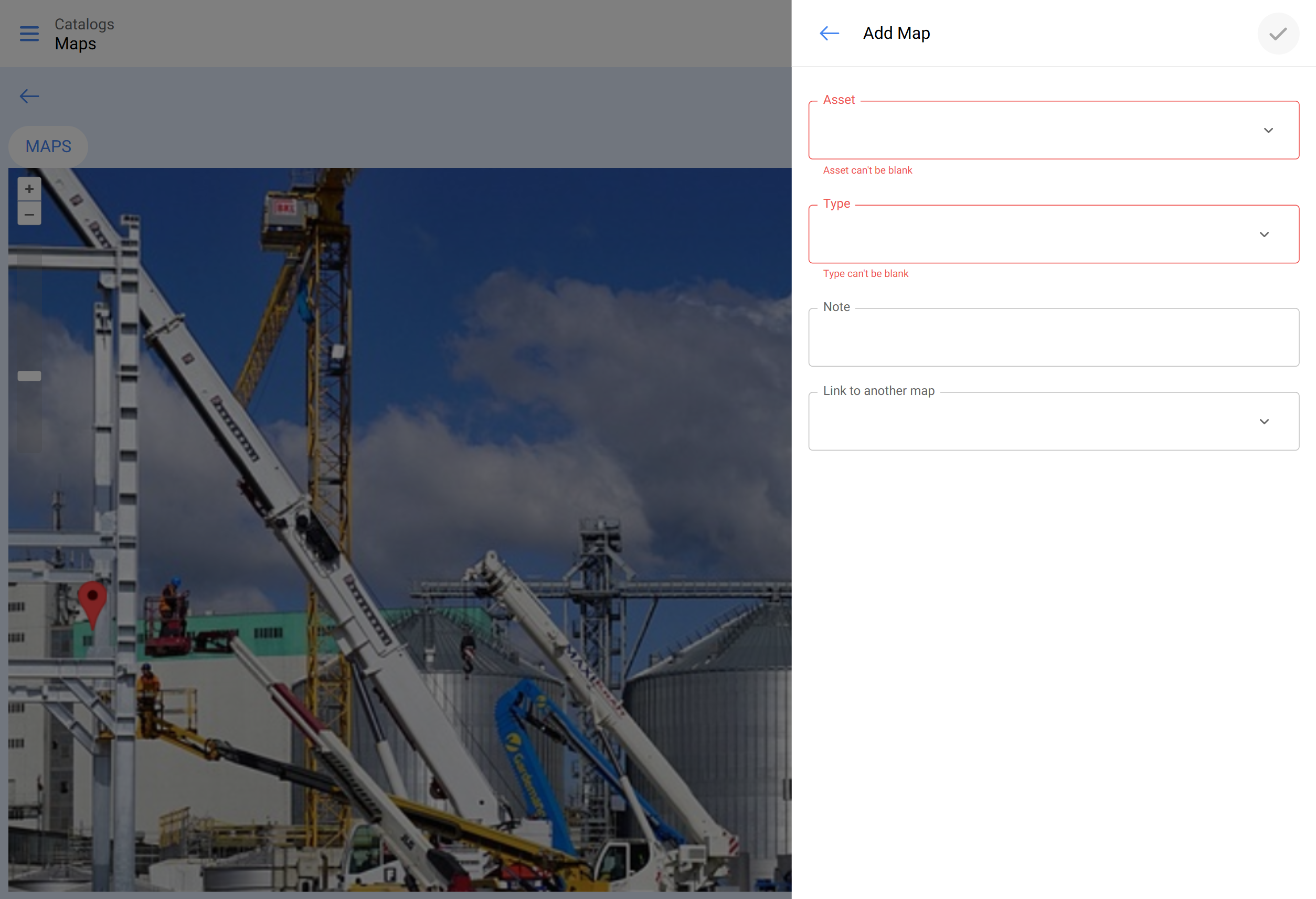

Ao clicar em adicionar marcador, abrir-se-á uma nova janela. Nela, deverá preencher a informação pertinente ao marcador que deseja incorporar no mapa, antes de o posicionar no layout.

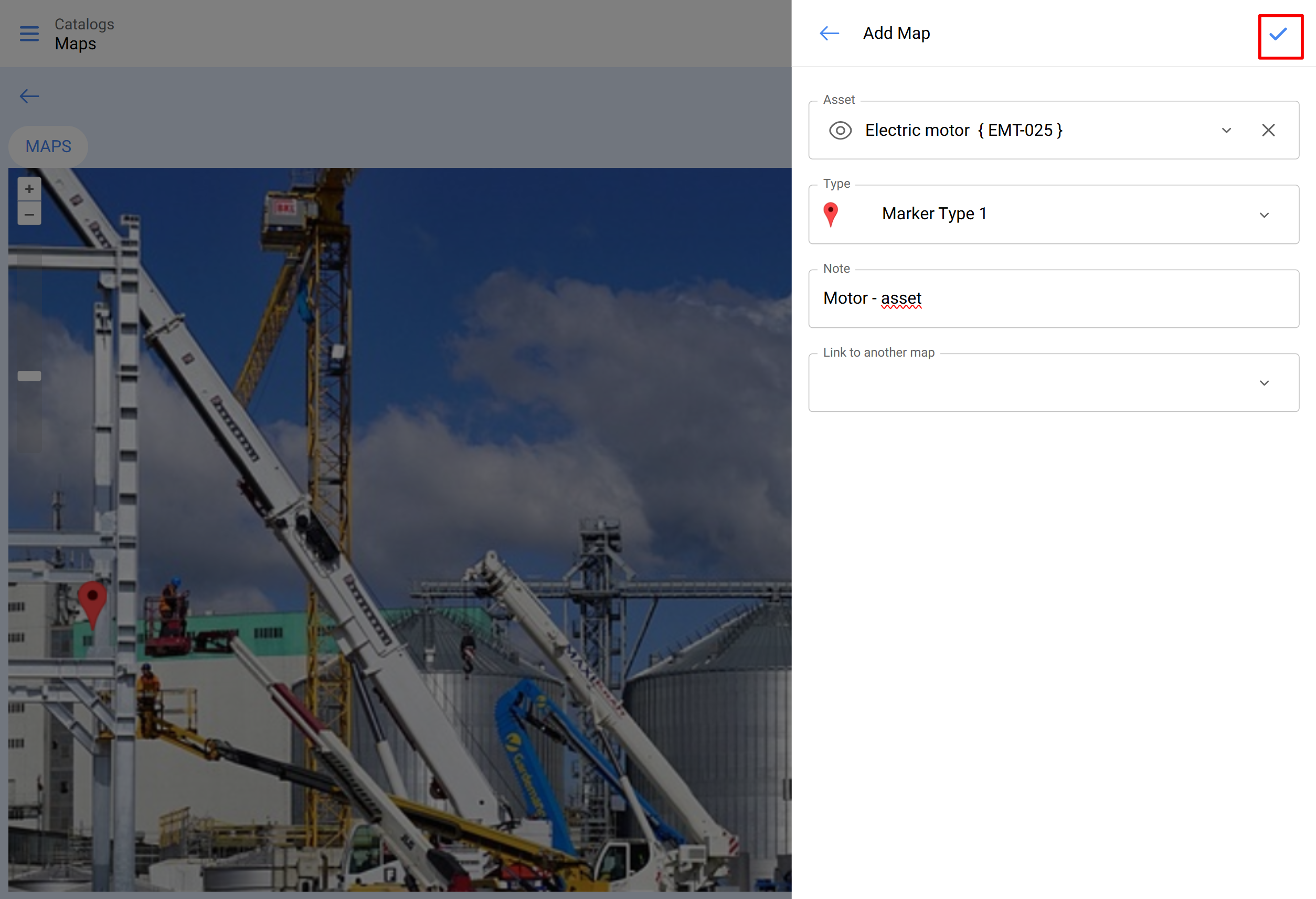

Os campos obrigatórios para a configuração do marcador são:
Ativo: Permite selecionar o ativo específico do catálogo que será associado e localizado através deste marcador no mapa.
Tipo: Oferece a possibilidade de escolher entre quatro tipos diferentes de marcadores para categorizar visualmente o ativo.
Nota: Campo opcional para adicionar informação adicional ou comentários relevantes ao marcador.
Ligação a outro mapa: Permite vincular este marcador a outro mapa previamente criado no sistema.
Depois de preencher todos os campos obrigatórios, clique na opção guardar para finalizar o processo de configuração do marcador.

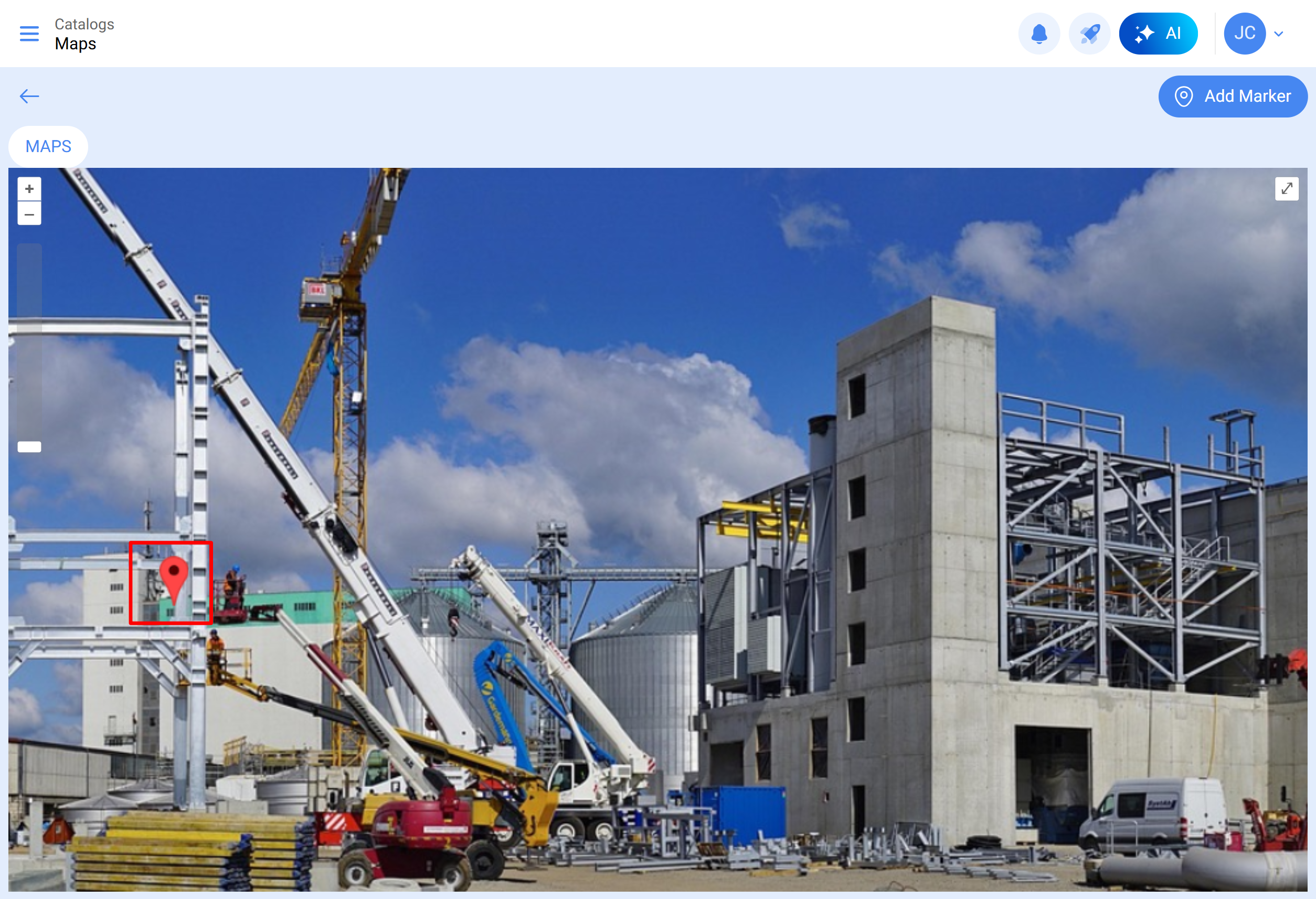

Finalmente, após clicar em guardar, o cursor no ecrã mudará para um indicador (+). O utilizador deverá clicar na localização desejada dentro do mapa para fixar a posição final do marcador.

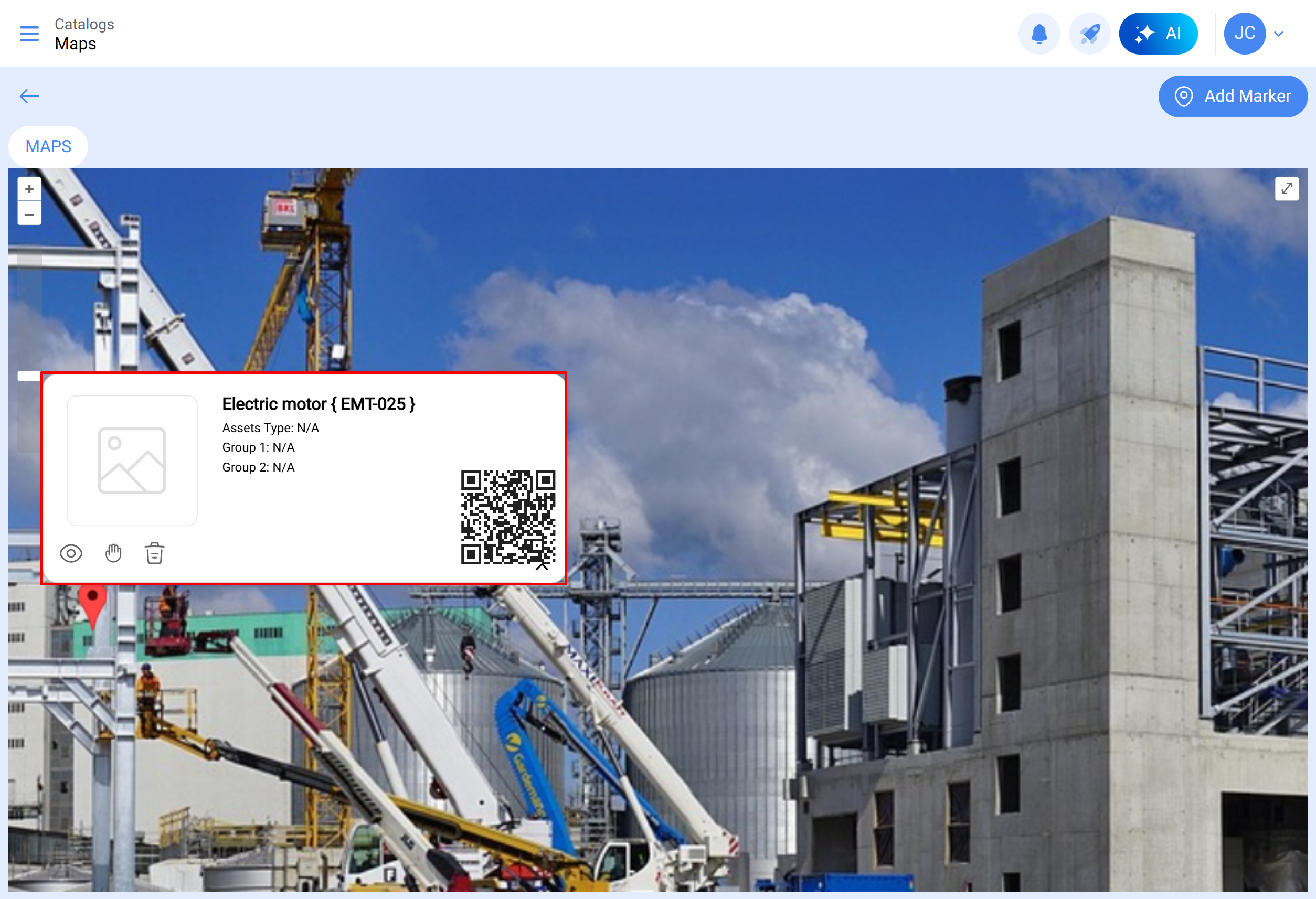

Depois de os marcadores estarem implementados num mapa, é possível aceder diretamente à ficha detalhada do equipamento associado simplesmente clicando sobre o marcador correspondente.
