A análise térmica no Fracttal One monitoriza automaticamente o comportamento da temperatura em ativos com sensores ligados. A cada leitura recebida, o sistema calcula a velocidade de variação da temperatura numa janela deslizante de 15 minutos, avalia se essa alteração se mantém no tempo e compara-a com os limites configurados no medidor. O resultado é visualizado no dashboard Temperatura, dentro de Saúde do Ativo, no separador de cada ativo.
O limite inferior e o limite superior de temperatura devem estar definidos no medidor para que a análise funcione. Sem estes valores, o dashboard não mostra dados e não são gerados alertas.
Requisitos prévios
Para que a análise térmica funcione corretamente, verifique se se cumprem as seguintes condições:
O medidor deve ser do tipo não acumulador. Os medidores que registam valores acumulativos (horas, quilómetros ou outras unidades de contador) não são compatíveis com a análise térmica.
O medidor deve ter configurados o Limite Inferior e o Limite Superior de temperatura. Sem estes valores, o cálculo da percentagem térmica não tem referência e a funcionalidade não funciona.
O ativo deve ter um sensor de temperatura ligado e ativo no Fracttal Sense, enviando leituras normalmente.
As leituras devem chegar dentro de uma janela de 15 minutos. O sistema calcula o gradiente apenas entre leituras que estejam dentro desse intervalo de tempo. Leituras com mais de 15 minutos de separação entre si não geram cálculo de gradiente.
É necessário um mínimo de 2 leituras dentro da janela para que o gradiente comece a ser calculado. A primeira leitura registada não gera indicadores; a análise aparece a partir da segunda.
Nota: A janela de análise estabiliza-se em 5 leituras. A partir desse ponto, o sistema calcula o gradiente considerando sempre as últimas 5 leituras disponíveis dentro da janela de 15 minutos.
Configuração
1. Ativar a análise térmica no medidor

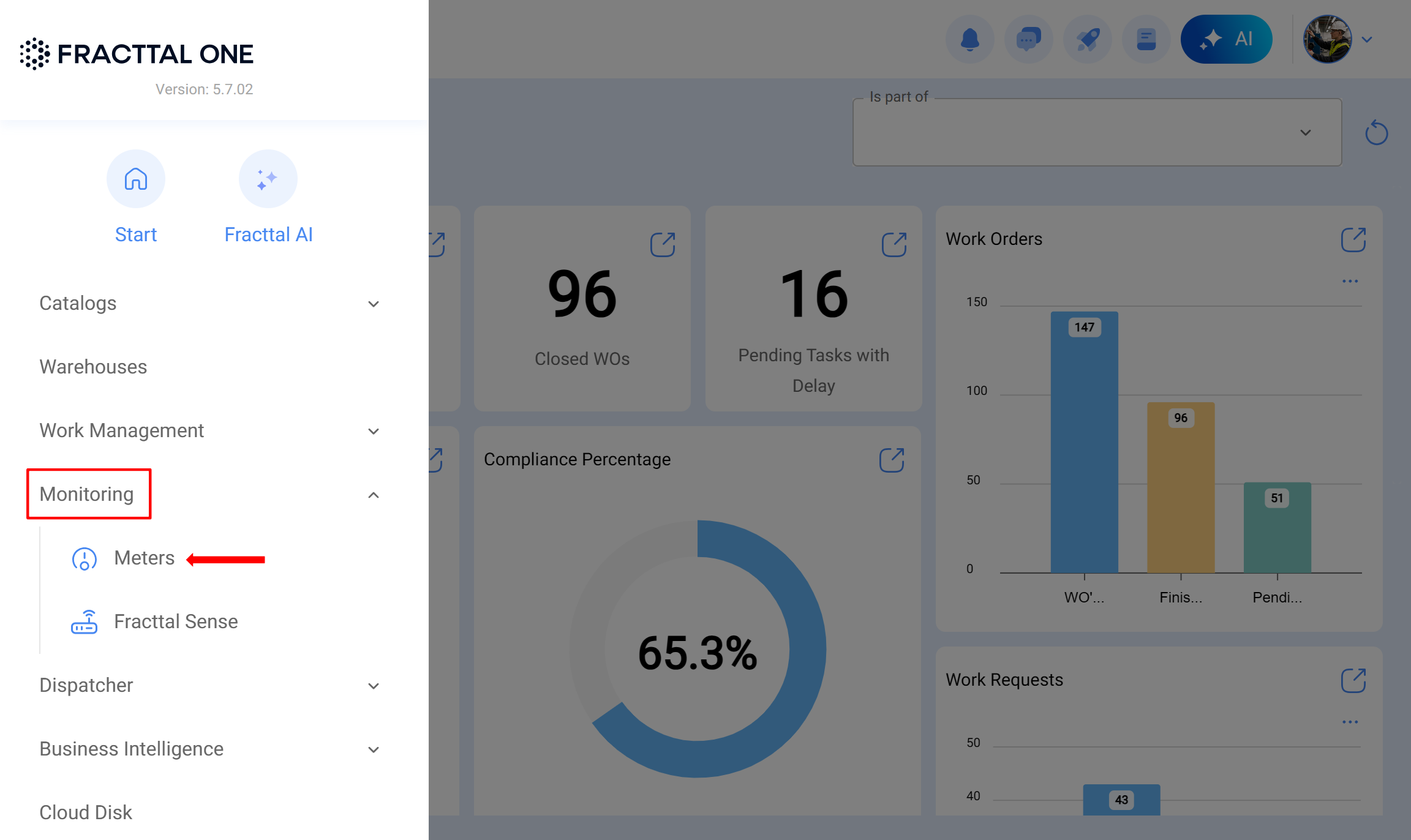

Vá a Monitorização > Medidores.
Selecione um medidor existente ou crie um novo.

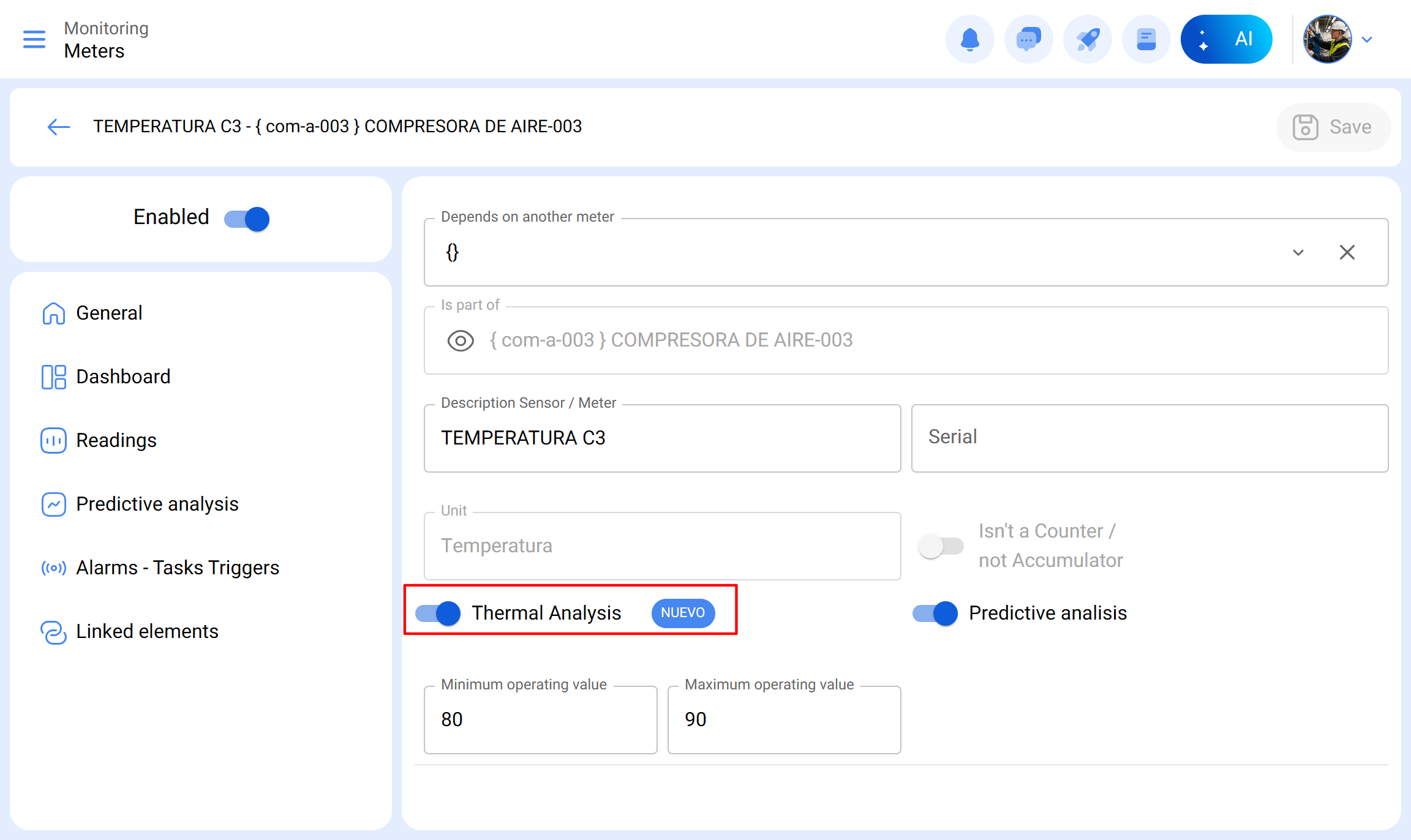

Na configuração do medidor, ative a opção Análise Térmica.

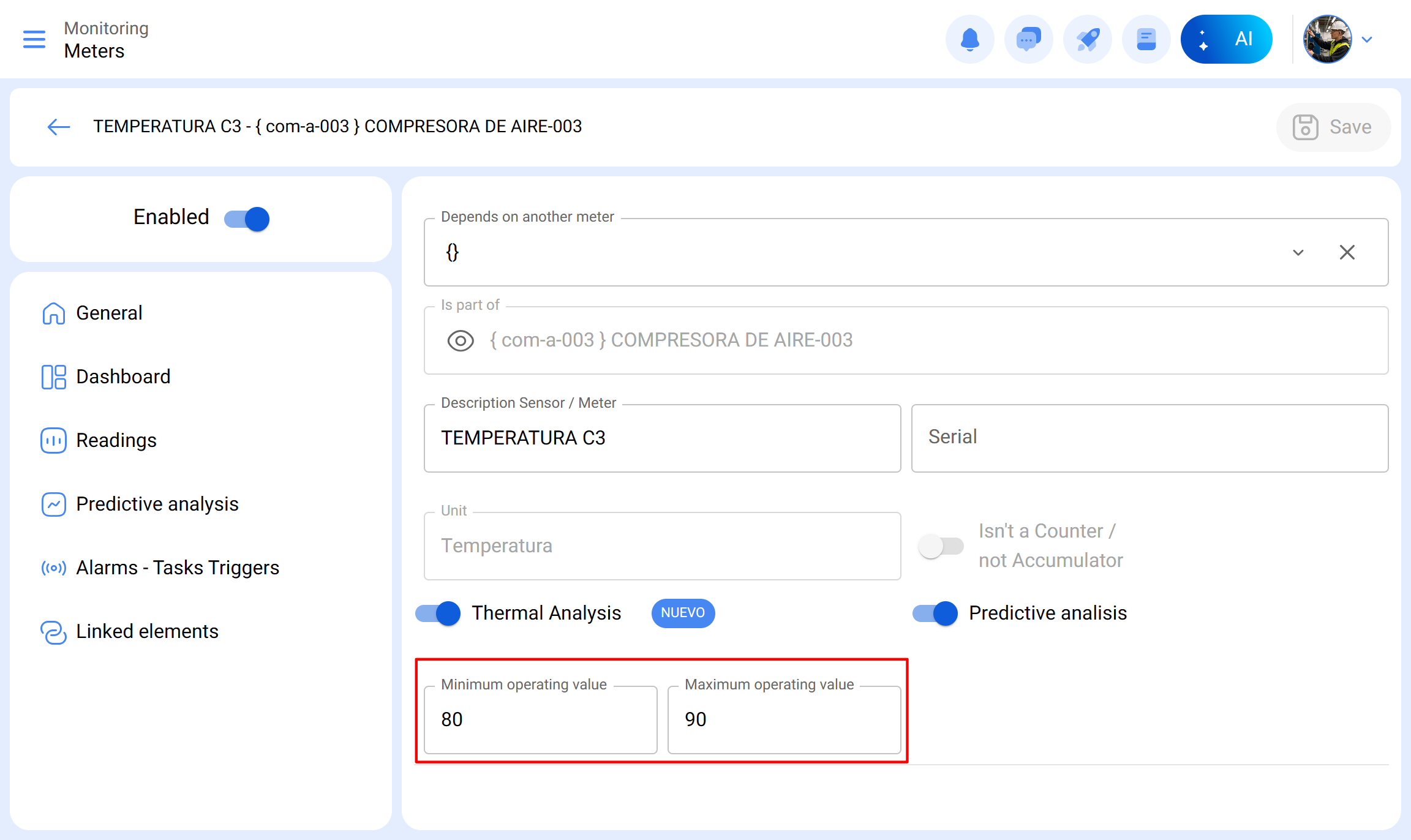

Defina o Limite Inferior e o Limite Superior de temperatura.

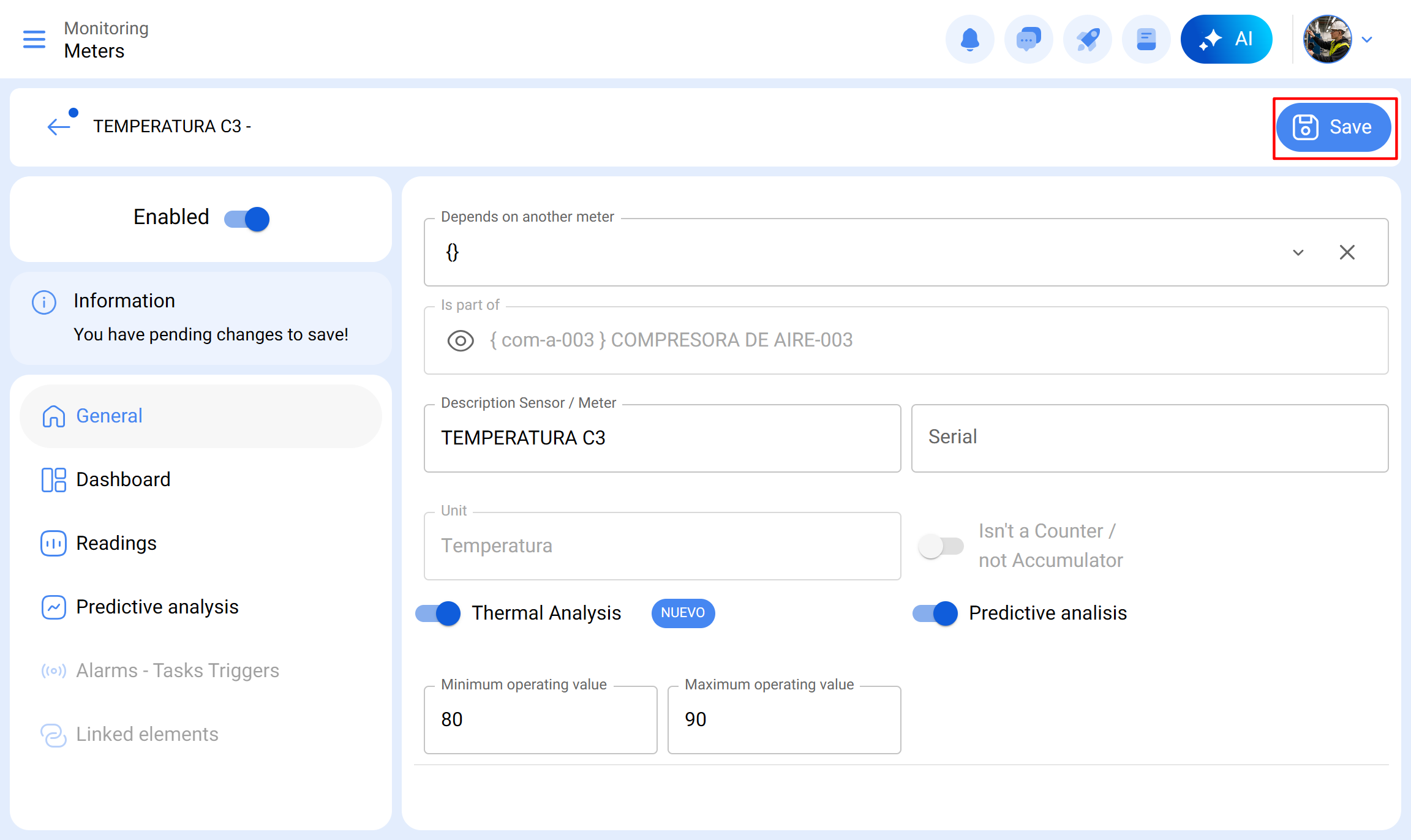

Clique em Guardar.
Uma vez guardado, o sistema começa a calcular os indicadores térmicos com cada nova leitura registada pelo medidor.
2. Consultar o dashboard de Temperatura

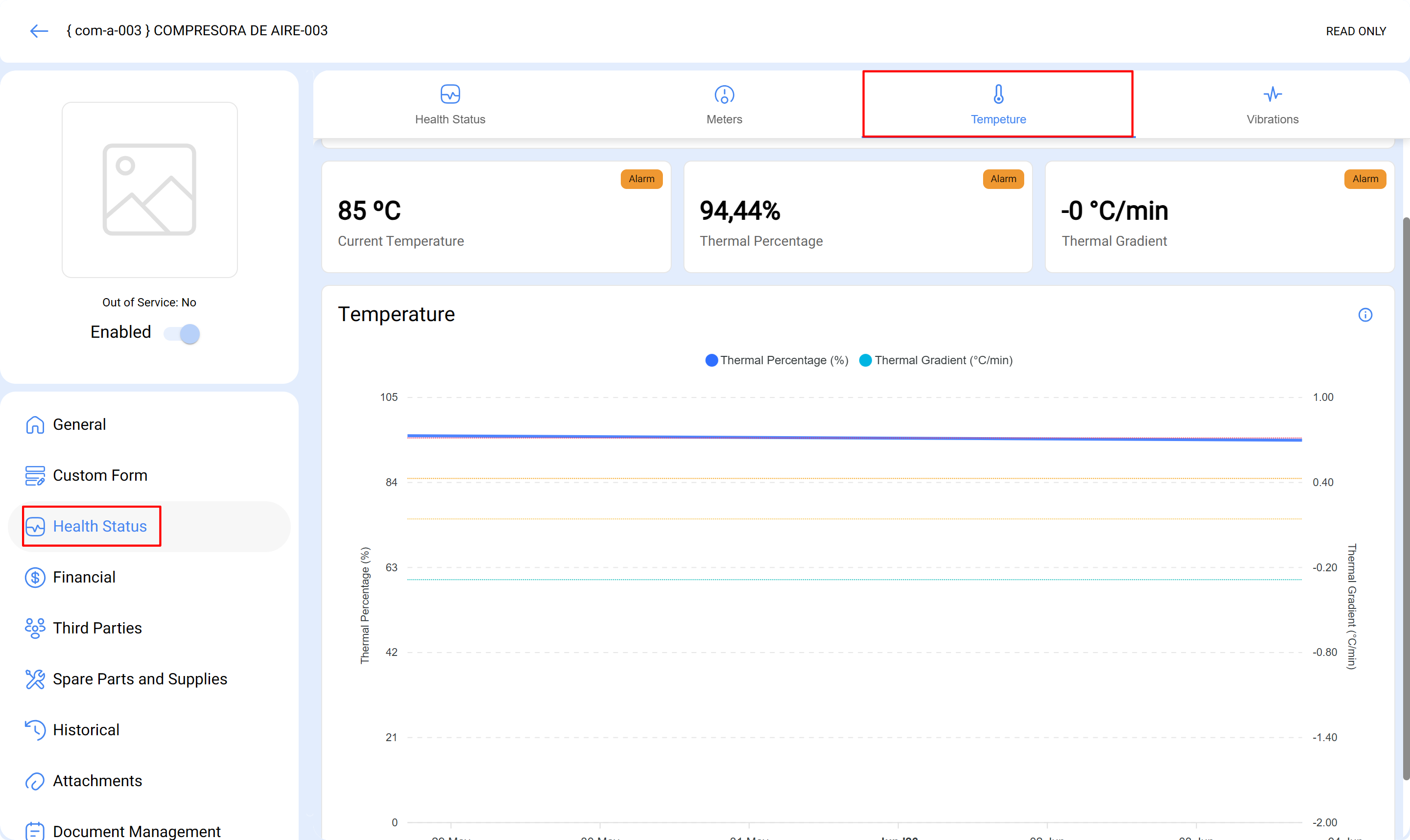

No separador do ativo, vá a Saúde do Ativo > Temperatura.

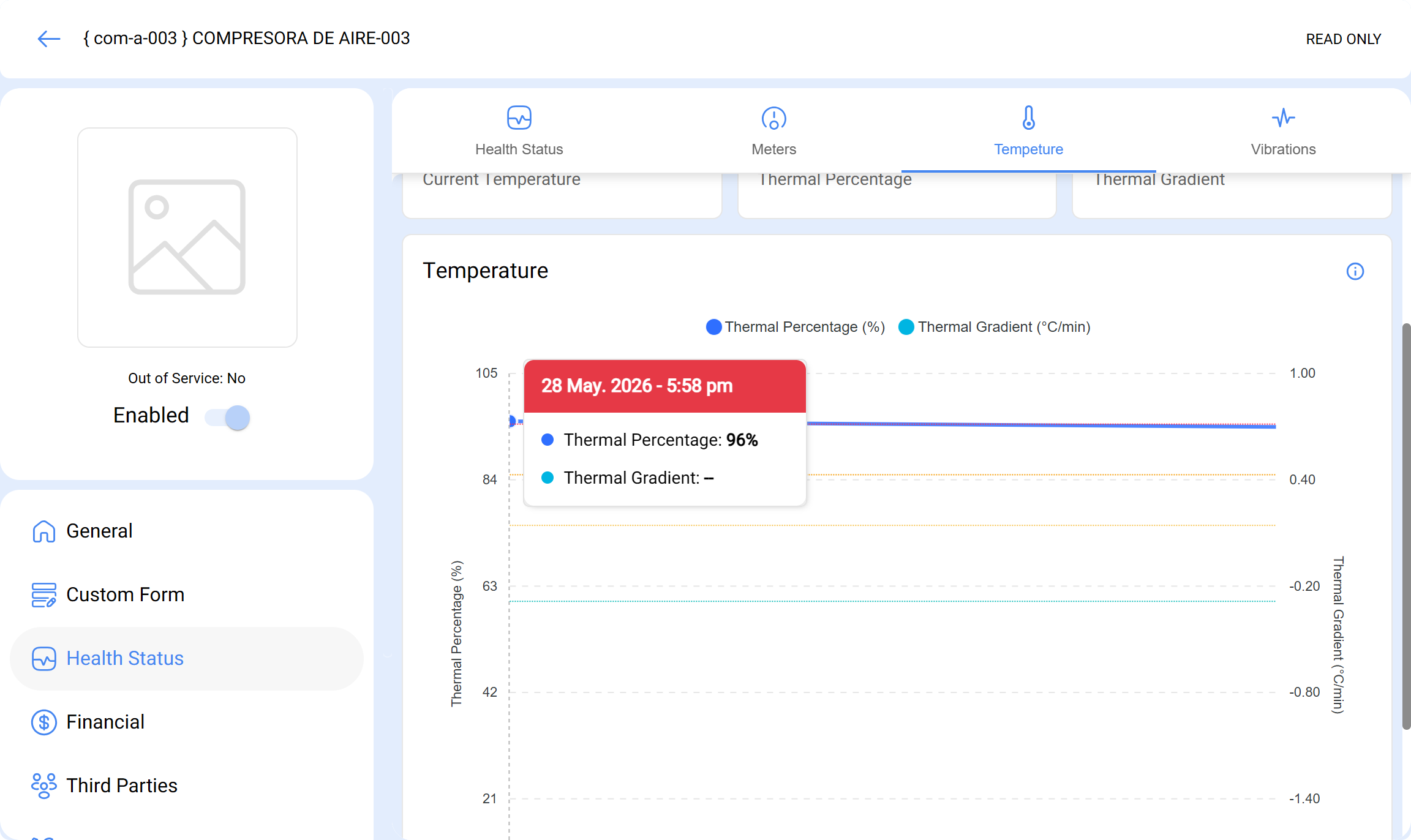

Verá a curva da velocidade de variação da temperatura (dT/dt) e os indicadores de persistência e percentagem térmica.
Se forem gerados alertas, estes aparecerão assinalados sobre a série histórica.
