Análise multieixo de vibrações a partir de medidores

A análise de vibrações permite avaliar o estado de um ativo através da medição do seu comportamento vibracional em diferentes eixos. No Fracttal One, esta análise é realizada a partir de medidores de vibrações independentes, onde cada medidor representa um eixo específico de medição (sensor de vibrações sem fios). A informação recolhida por estes medidores é consolidada no módulo saúde do ativo, dentro do separador vibrações, permitindo analisar o comportamento vibracional do ativo de forma integral.

Configuração da unidade de medição "Vibrações"

1. Criação da unidade Vibrações no catálogo de unidades:
   Antes de começar a usar a unidade de medição Vibrações, é necessário configurá-la dentro do catálogo de unidades.

2. Configuração do medidor:
   Crie e associe o medidor à unidade Vibrações para ativar o Dashboard especializado.

3. Acesso ao Dashboard:
   Uma vez configurado o medidor, poderá aceder ao Dashboard especializado a partir do submódulo Saúde do Ativo para visualizar métricas avançadas e avaliar o estado dos equipamentos.

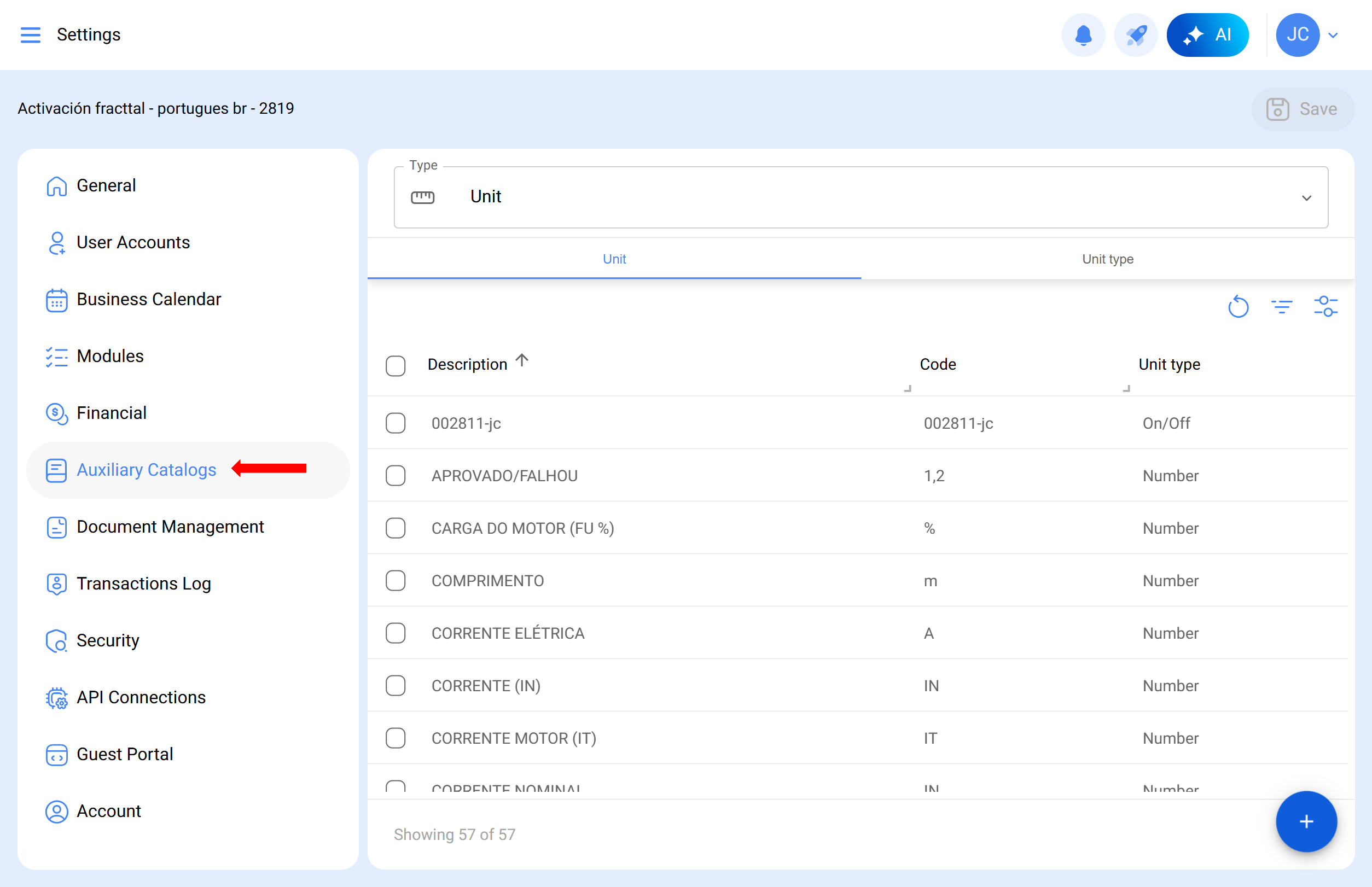

Como criar uma unidade nos Catálogos Auxiliares

1. Para utilizar unidades personalizadas em medidores, primeiro deve criá-las nos Catálogos Auxiliares.

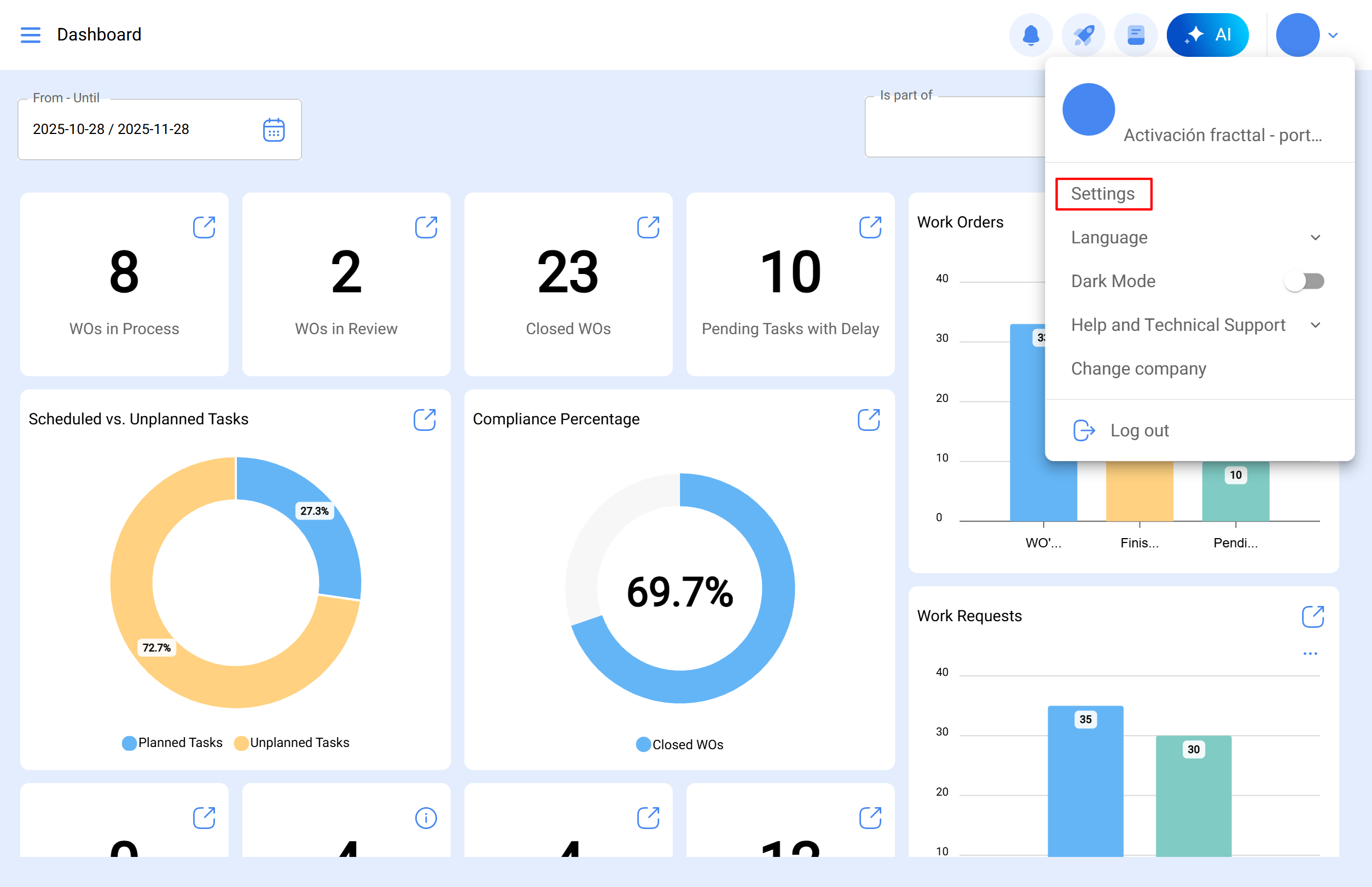

2. Aceda a Configuração.

3. Selecione Catálogos Auxiliares.

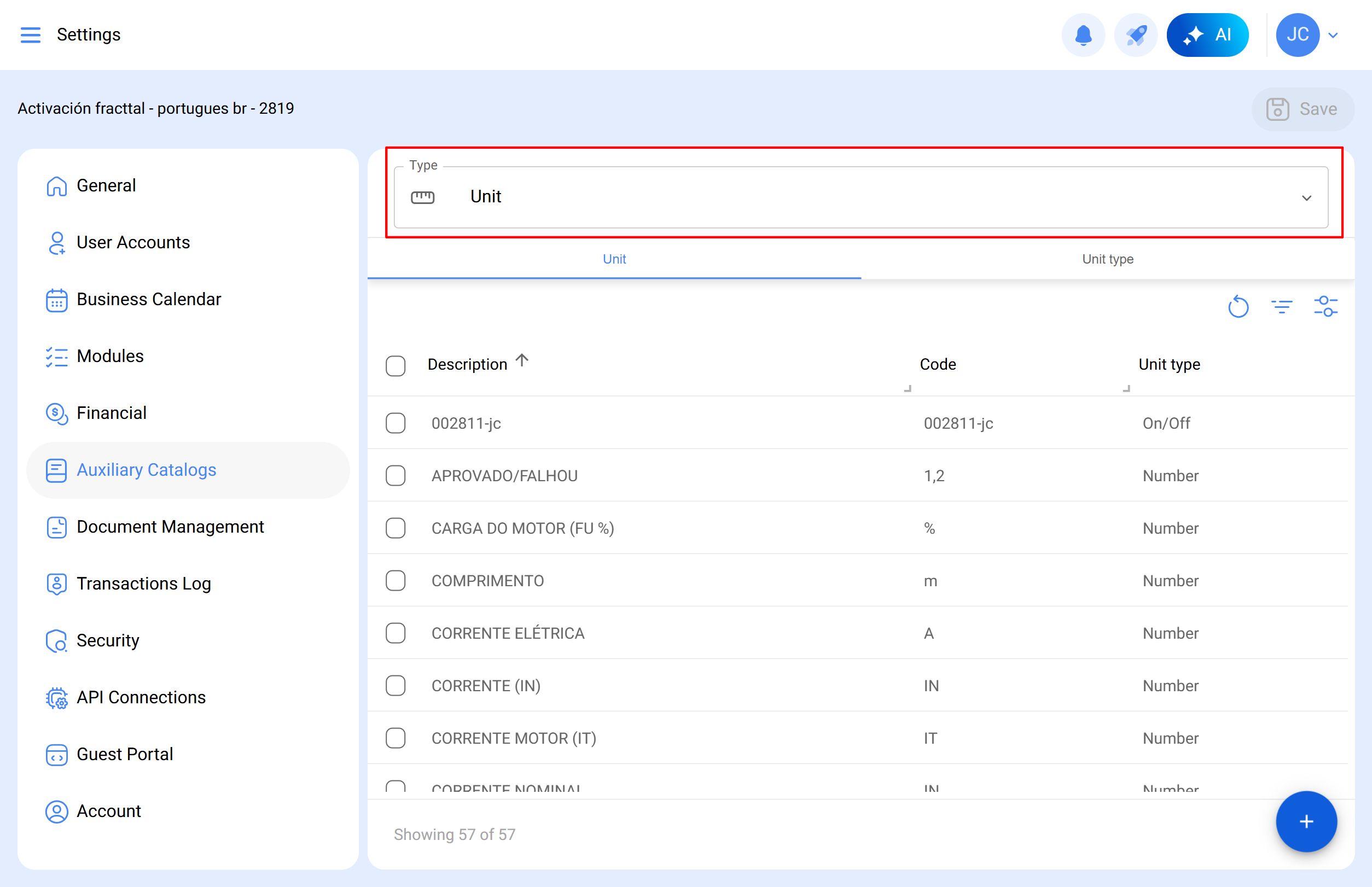

4. Escolha o tipo Unidade.

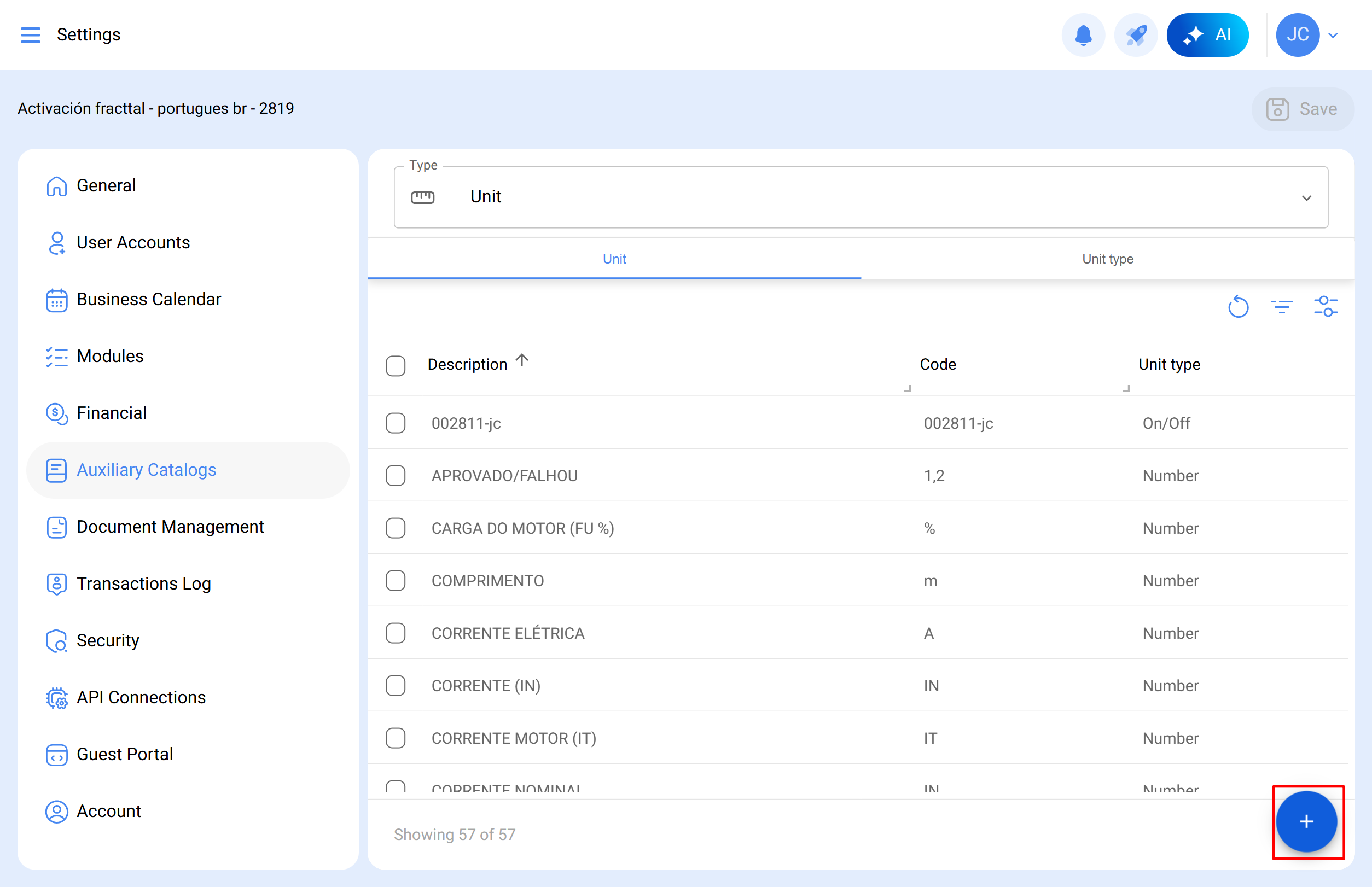

5. Clique em Adicionar unidade.

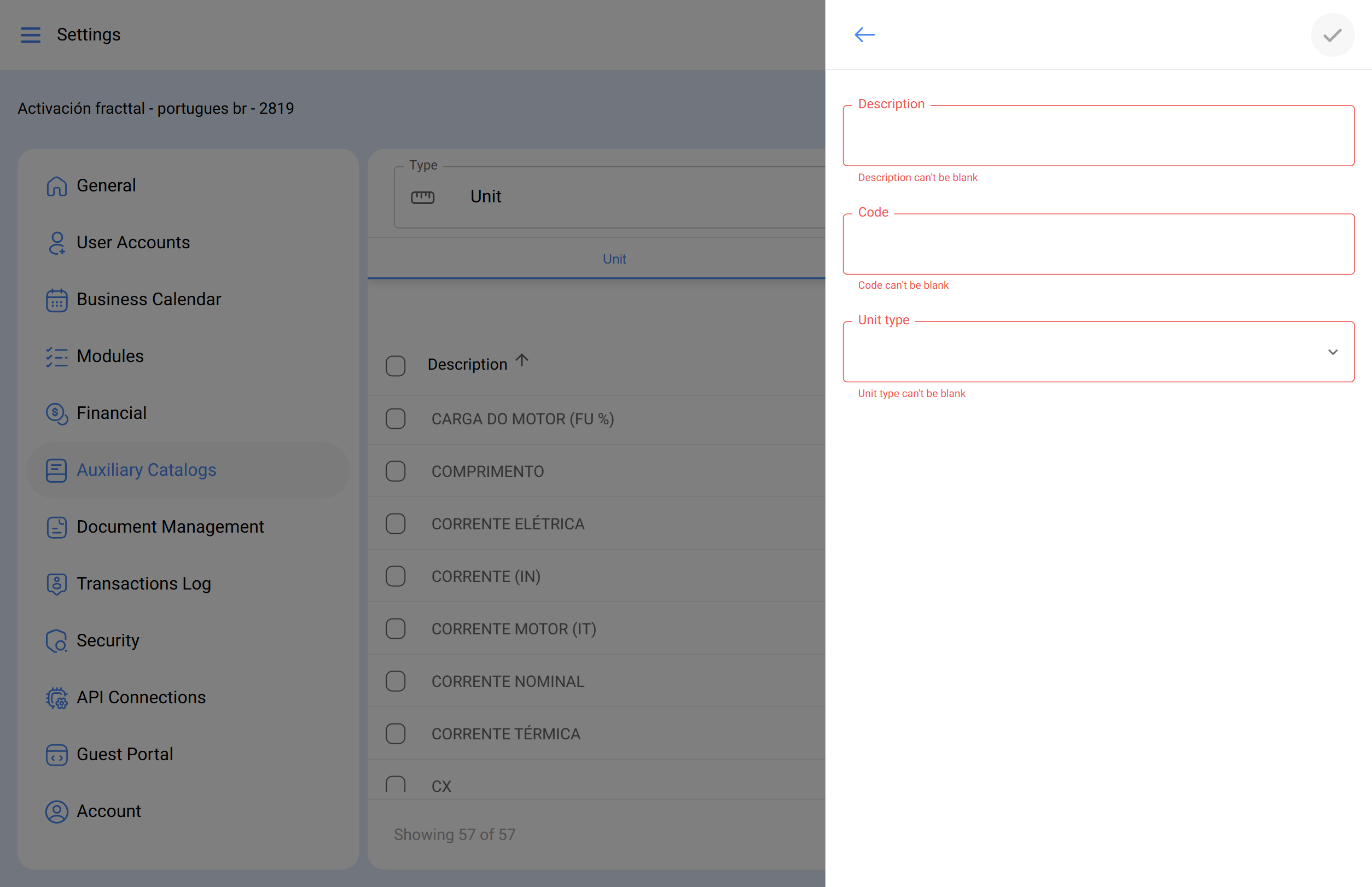

6. Introduza a descrição e o código da unidade. Em tipo de unidade, escolha Vibrações.

Nota: Esta criação é específica para o sensor de vibrações sem fios. Para o sensor tradicional não é necessário criar uma configuração específica para vibrações (deve ser do tipo número).

Configuração de medidores de vibrações por eixo

Cada medição de vibrações é gerida através de medidores independentes, onde cada medidor representa um eixo específico.

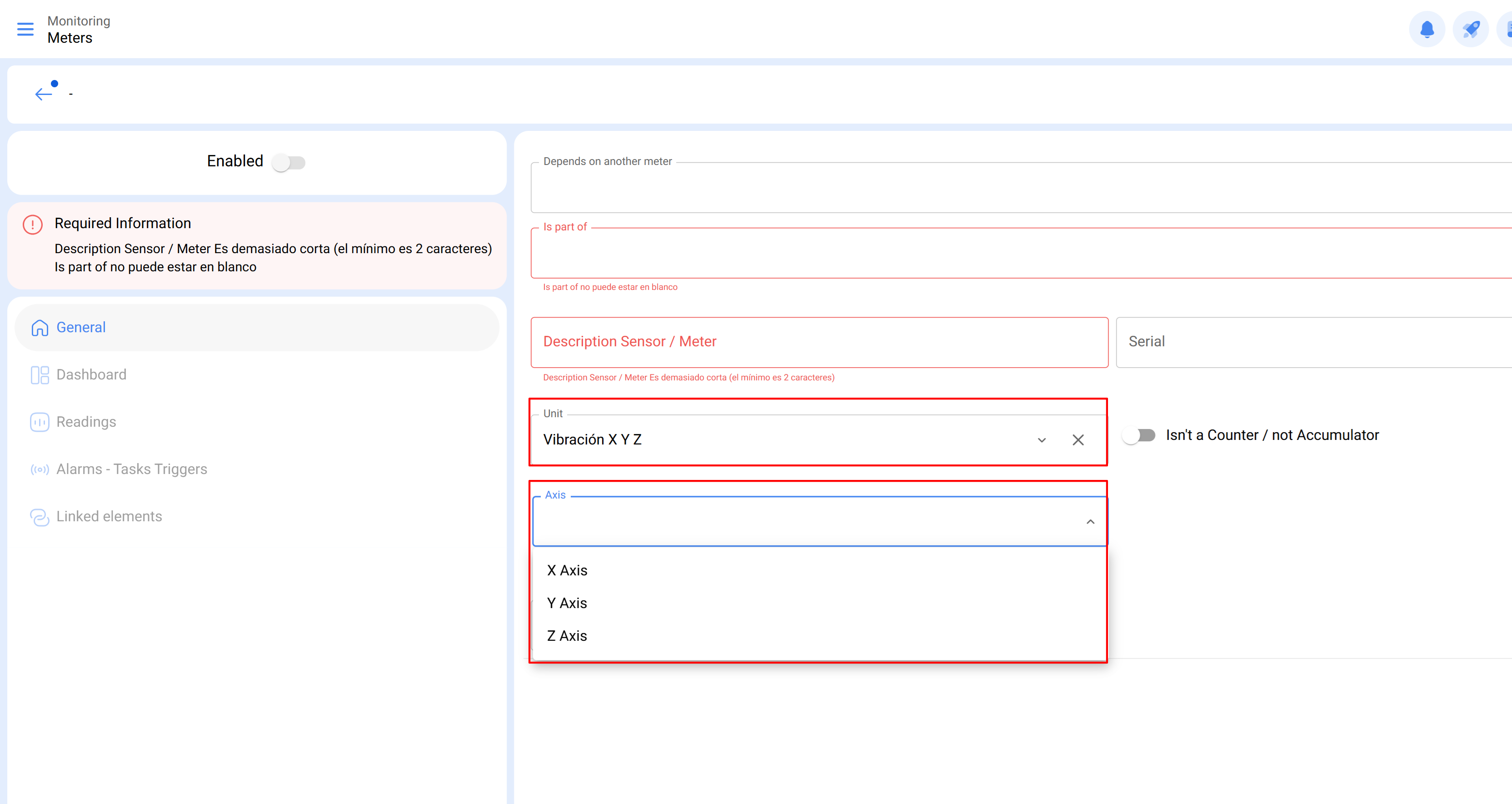

Ao criar um medidor com a unidade Vibrações, o sistema solicita definir o eixo que representa o medidor.

Uma vez configurado, o medidor fica vinculado a esse eixo para o ativo correspondente. Um mesmo ativo pode ter associados entre um e três medidores de vibração, um por cada eixo, conforme as necessidades da análise:

• Um medidor (um só eixo)
• Dois medidores (dois eixos)
• Três medidores (análise triaxial completa: X, Y e Z)

Cada medidor opera de forma independente, com o seu próprio histórico de leituras, configuração de limites e receção de sinal — seja através de registo manual ou por meio de um dispositivo Fracttal Sense (hub IoT) vinculado.

Análise de vibrações no ativo

Quando um ativo tem pelo menos um medidor de vibrações associado, o sistema ativa automaticamente um novo espaço de análise dentro do módulo Saúde do Ativo.

• Saúde do Ativo → Vibrações

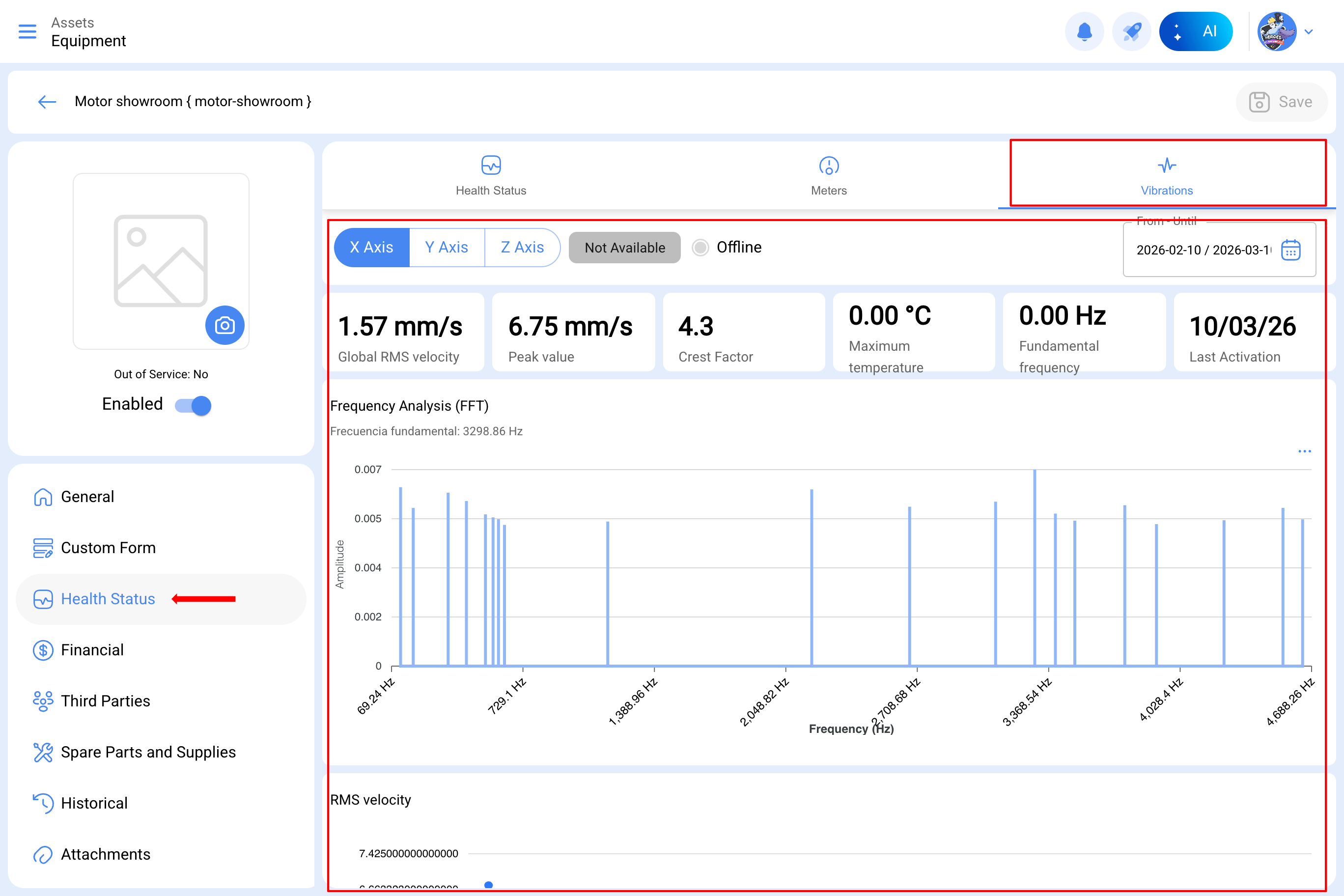

Análise de vibrações por eixos

No dashboard de Vibrações, o sistema identifica automaticamente os medidores de vibrações associados ao ativo e organiza a informação conforme o eixo correspondente.

Embora cada medidor funcione de forma independente, a informação é apresentada de forma consolidada para facilitar a análise.

Os dados são agrupados por eixo:

• X

• Y

• Z

Isso permite avaliar o comportamento vibracional do ativo considerando simultaneamente os diferentes eixos de medição.

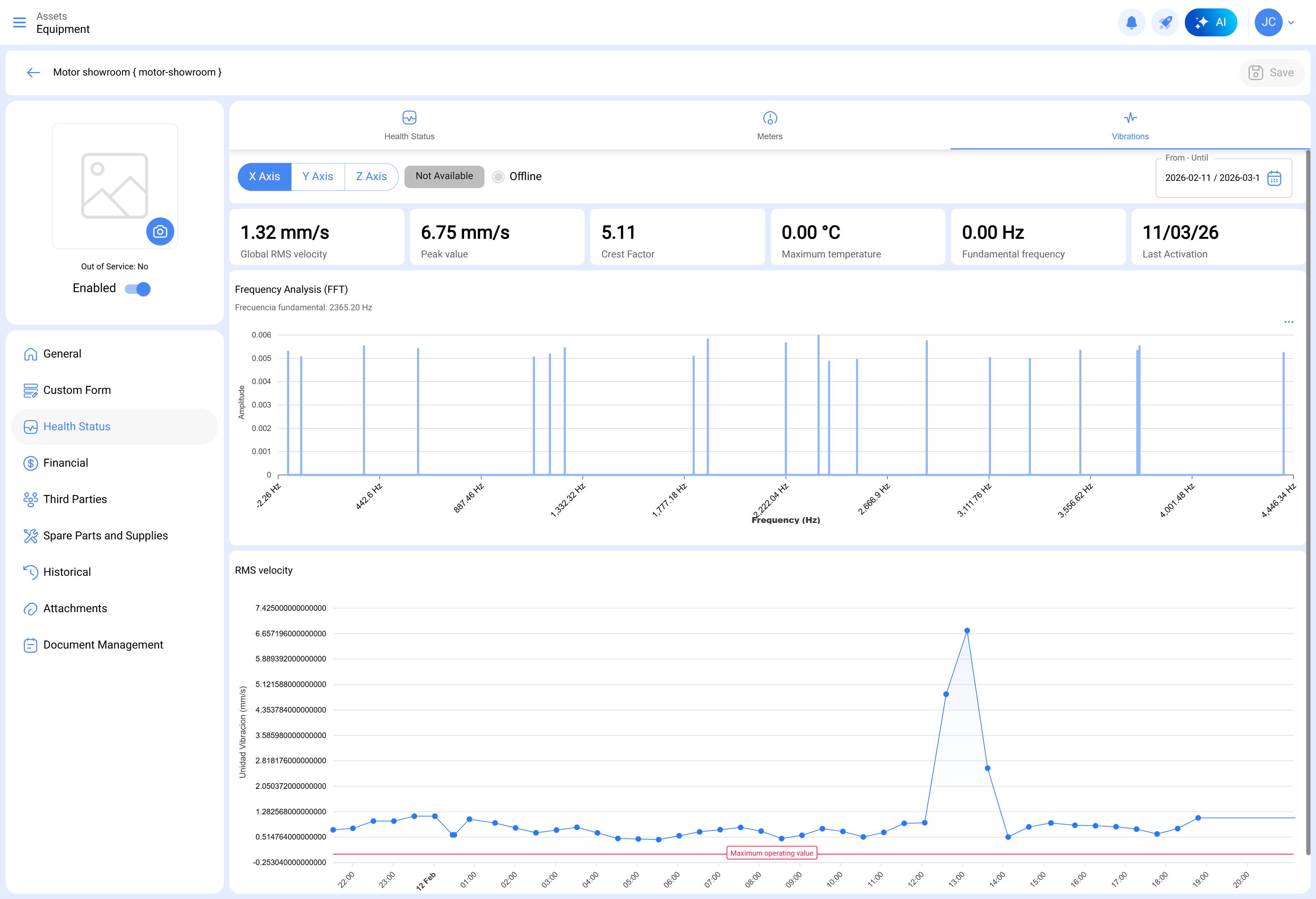

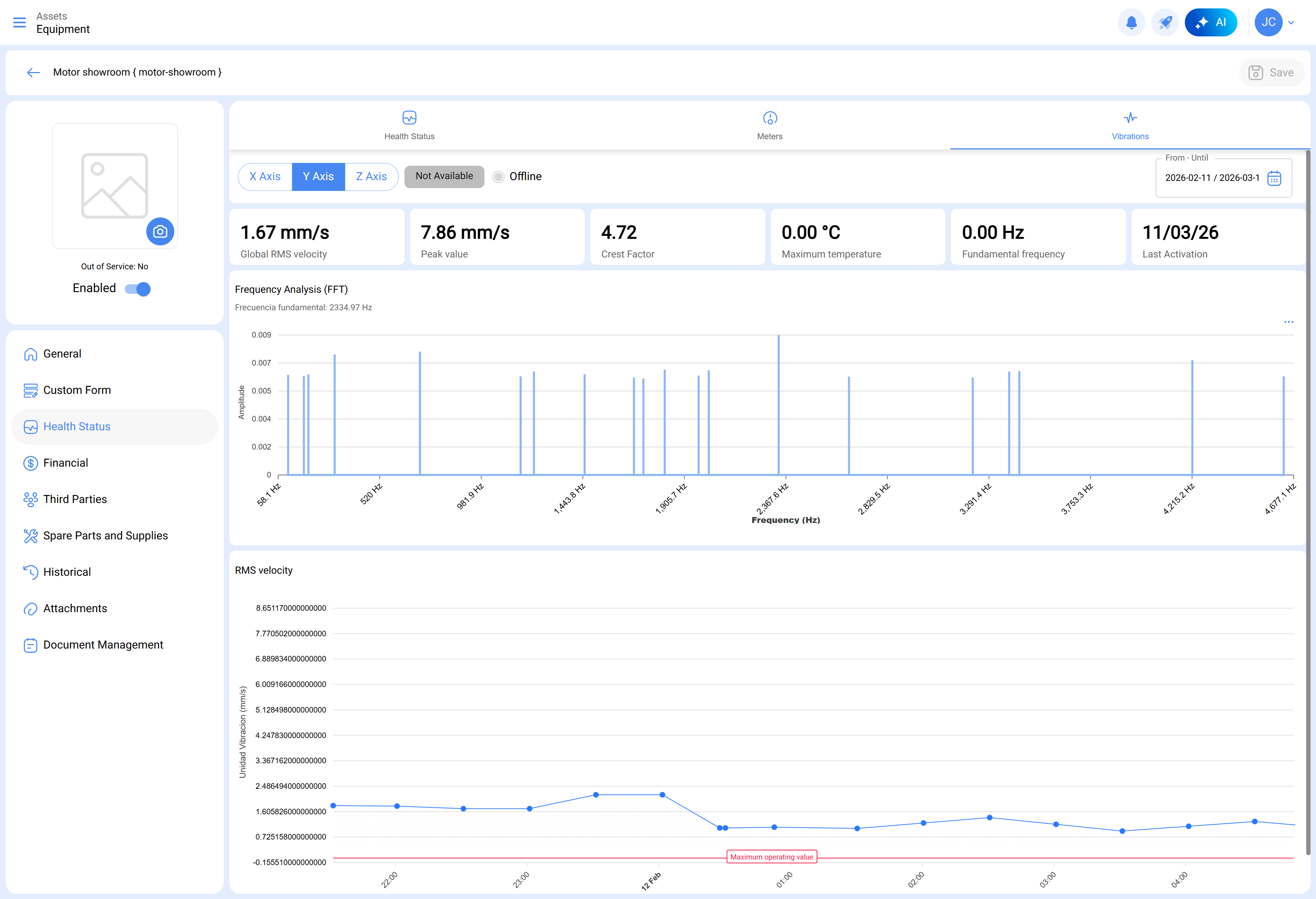

• Eixo X

• Eixo Y

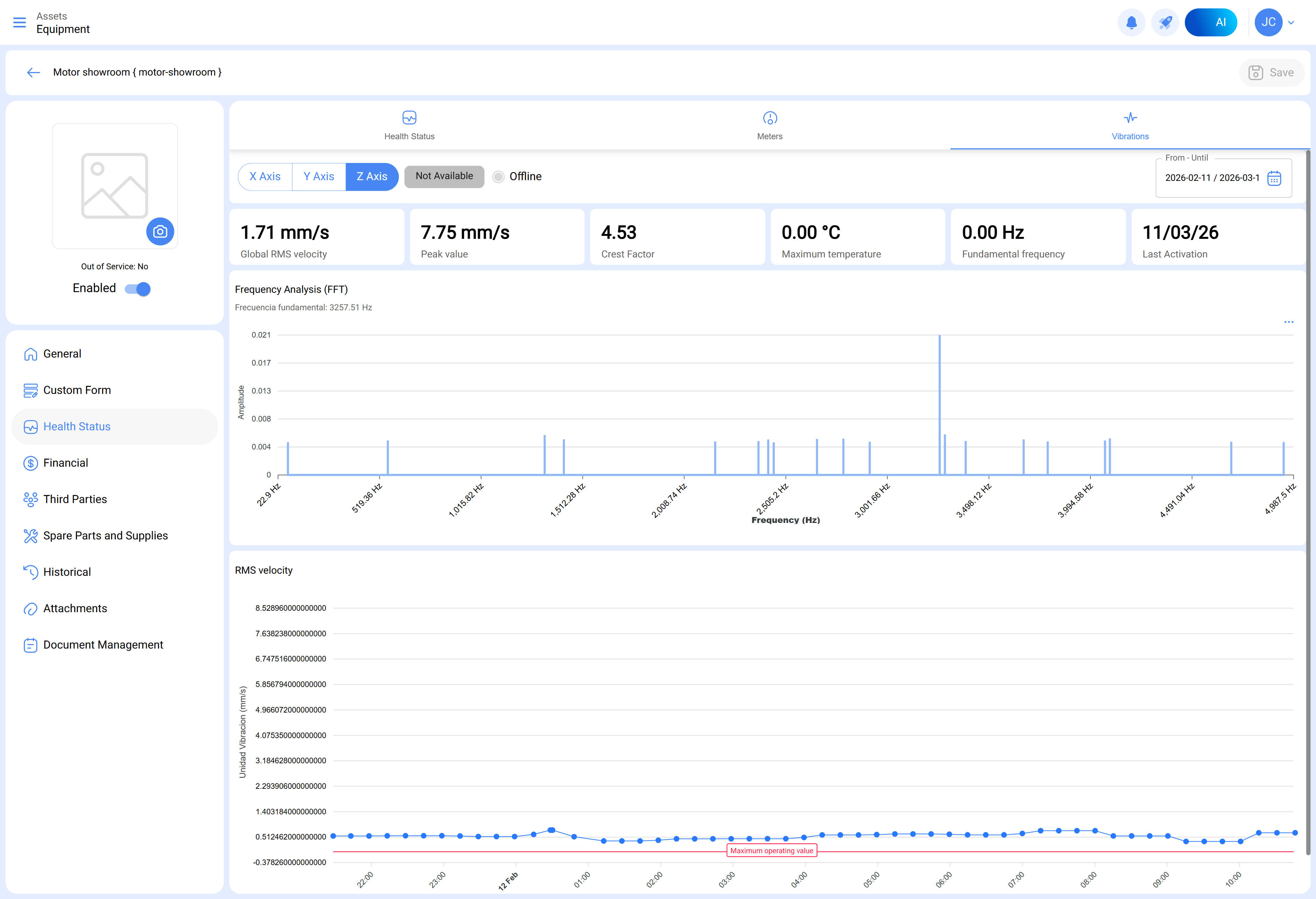

• Eixo Z

A partir deste dashboard é possível visualizar e analisar toda a informação relacionada com as vibrações do ativo.

Para que o sistema possa calcular os limites de severidade segundo a norma ISO 10816, cada medidor de vibração deve ter configurados os seus dados técnicos da máquina. Sem esta informação, o sistema não consegue determinar a zona ISO (A, B, C ou D) nem calcular o nível de severidade do ativo.

Para configurar os dados técnicos, aceda ao medidor correspondente dentro do Ativo > Saúde do ativo e preencha a secção de dados técnicos.

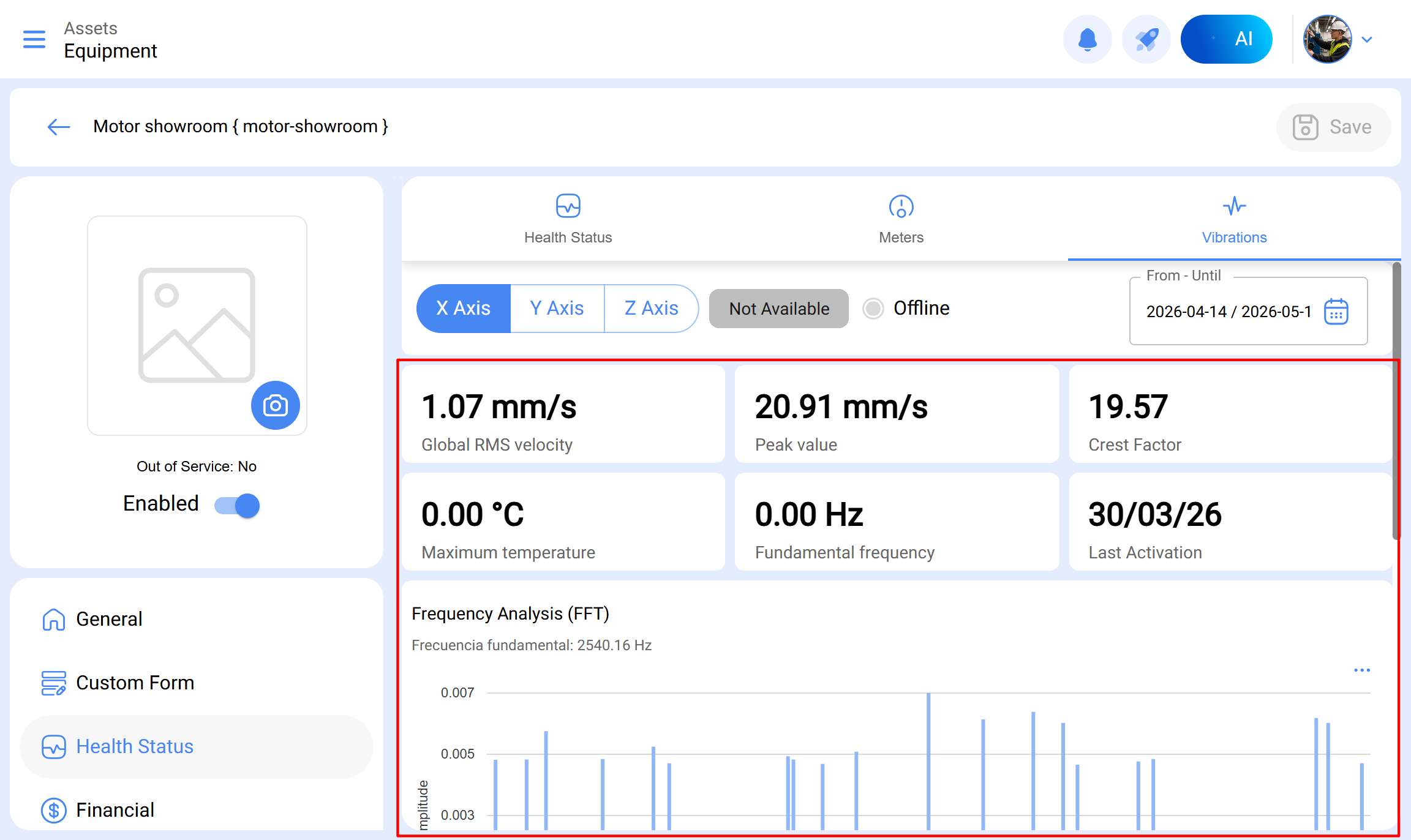

Métricas disponíveis por eixo:

Para cada eixo com dados registados, o sistema calcula e apresenta as seguintes métricas:
