Analyse multiaxiale des vibrations à partir des capteurs

L'analyse des vibrations permet d'évaluer l'état d'un actif en mesurant son comportement vibratoire selon différents axes. Dans Fracttal One, cette analyse est réalisée à partir de capteurs de vibrations indépendants, où chaque capteur représente un axe de mesure spécifique (capteur de vibrations sans fil). Les informations collectées par ces capteurs sont consolidées dans le module santé de l'actif, dans l'onglet vibrations, permettant d'analyser le comportement vibratoire de l'actif de manière globale.

Configuration de l'unité de mesure "Vibrations"

1. Création de l'unité Vibrations dans le catalogue des unités :
   Avant de commencer à utiliser l'unité de mesure Vibrations, il est nécessaire de la configurer dans le catalogue des unités.

2. Configuration du capteur :
   Créez et associez le capteur à l'unité Vibrations pour activer le Tableau de bord spécialisé.

3. Accès au Tableau de bord :
   Une fois le capteur configuré, vous pourrez accéder au Tableau de bord spécialisé depuis le sous-module Santé de l'Actif pour visualiser des métriques avancées et évaluer l'état des équipements.

Comment créer une unité dans les Catalogues auxiliaires

1. Pour utiliser des unités personnalisées dans les capteurs, vous devez d'abord les créer dans les Catalogues auxiliaires.

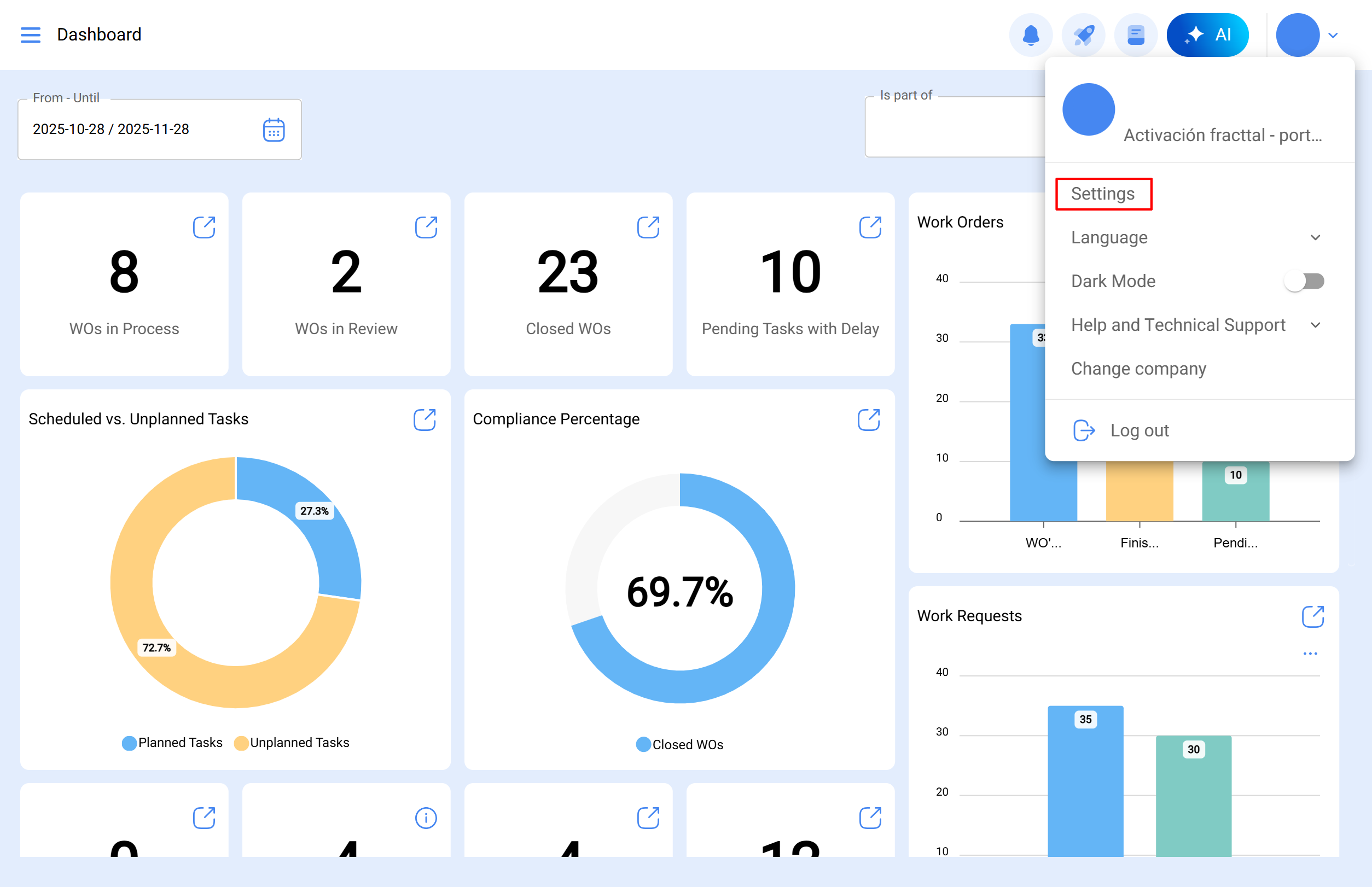

2. Accédez à Configuration.

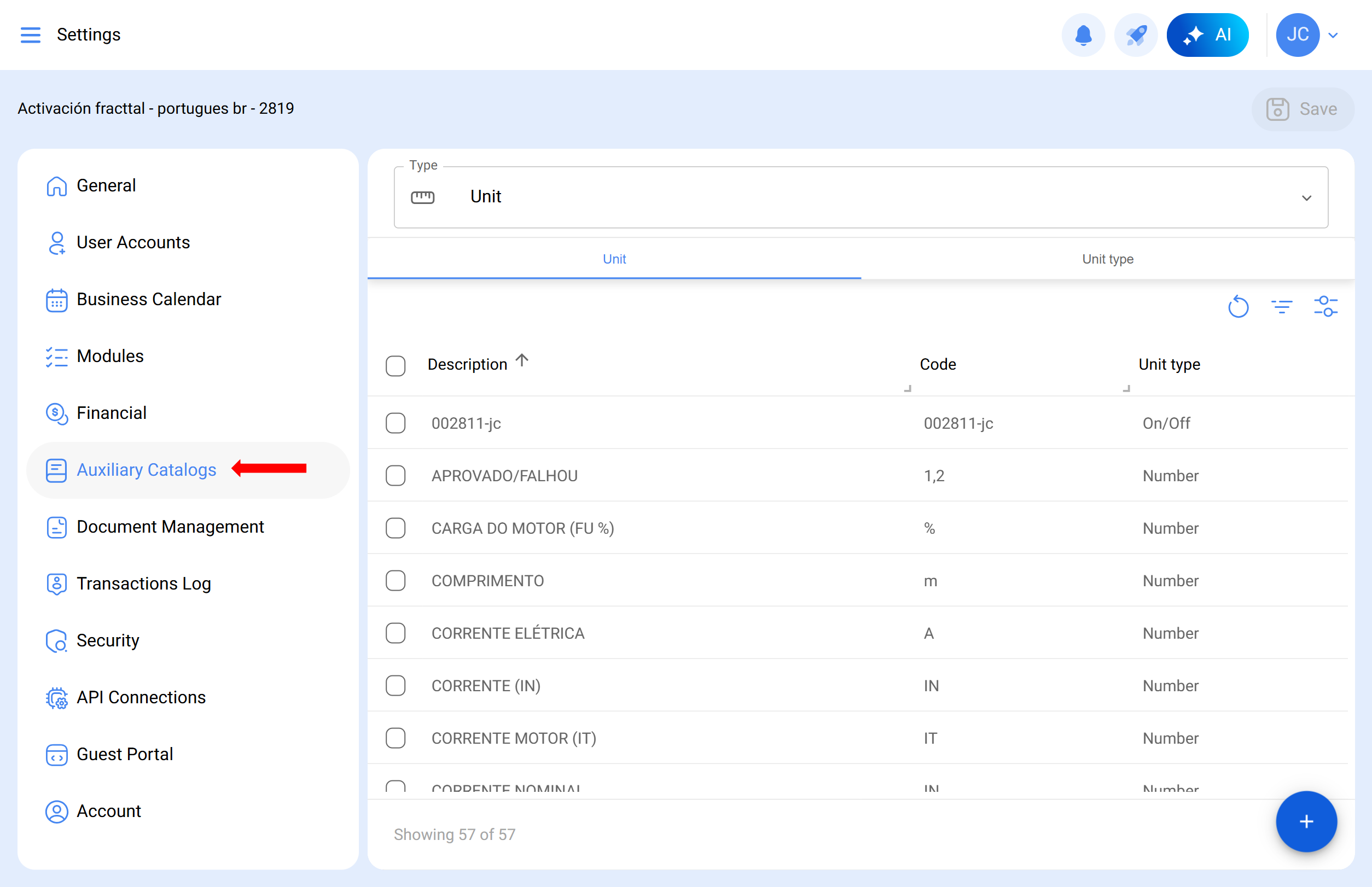

3. Sélectionnez Catalogues auxiliaires.

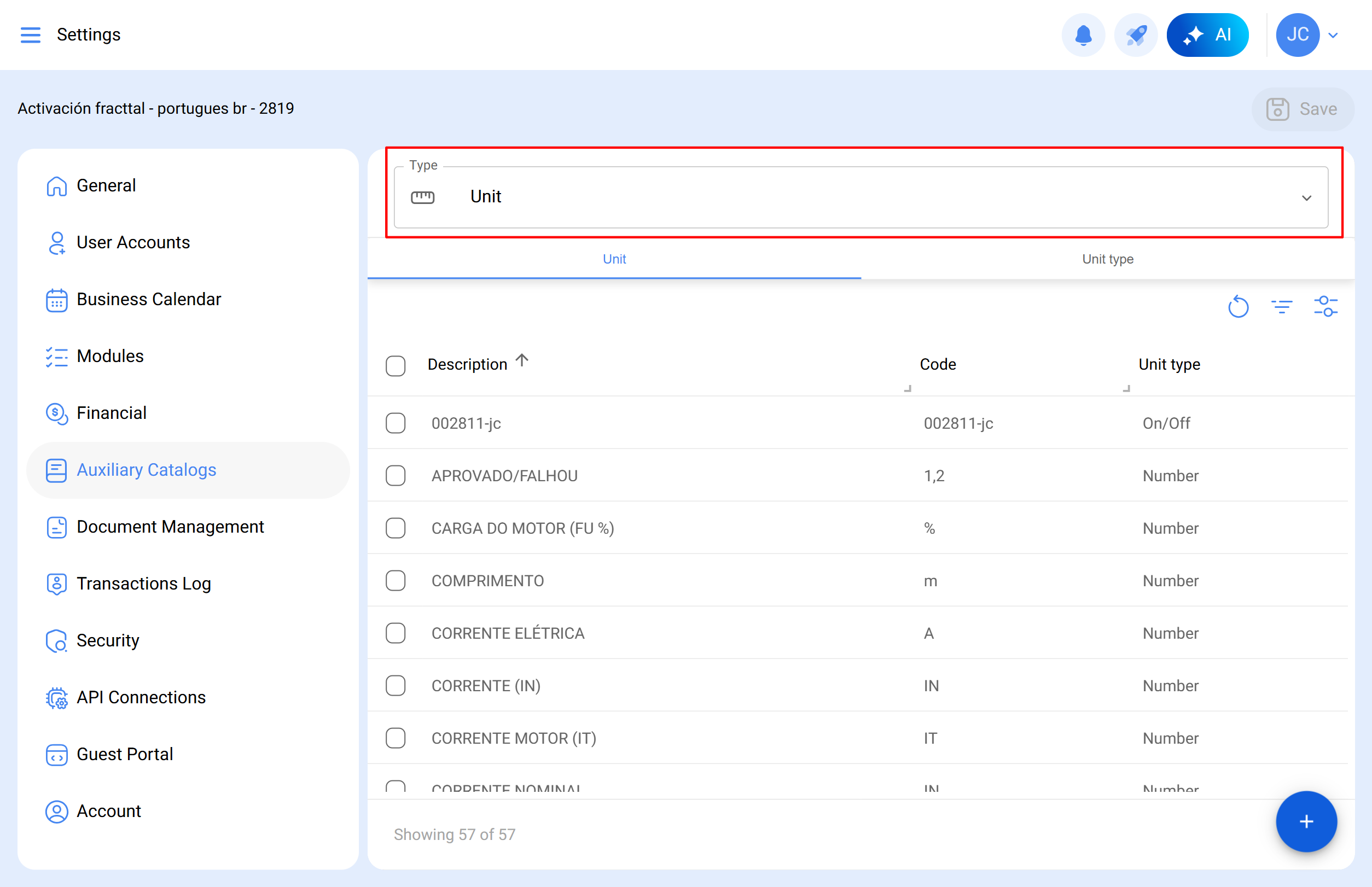

4. Choisissez le type Unité.

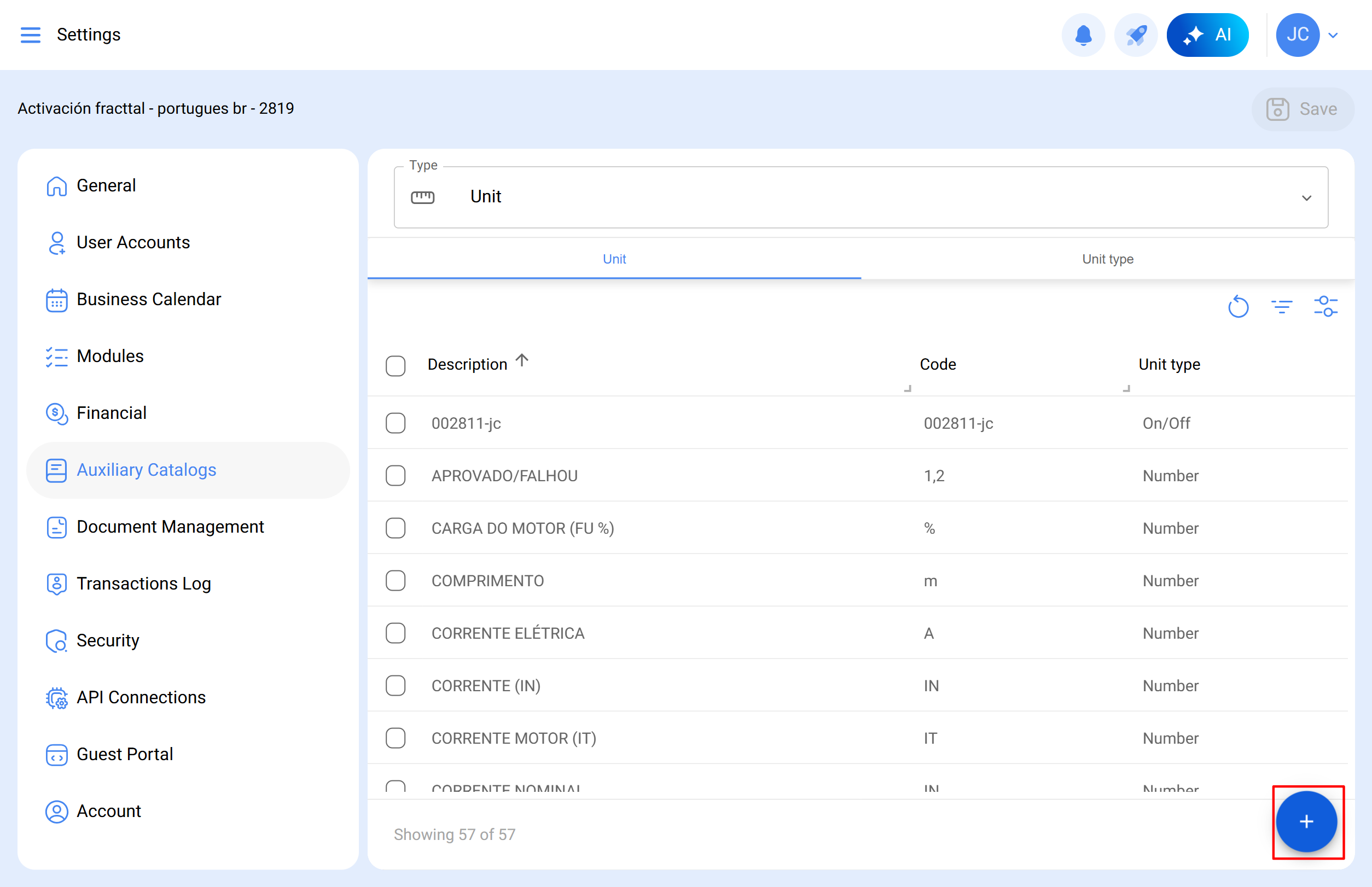

5. Cliquez sur Ajouter une unité.

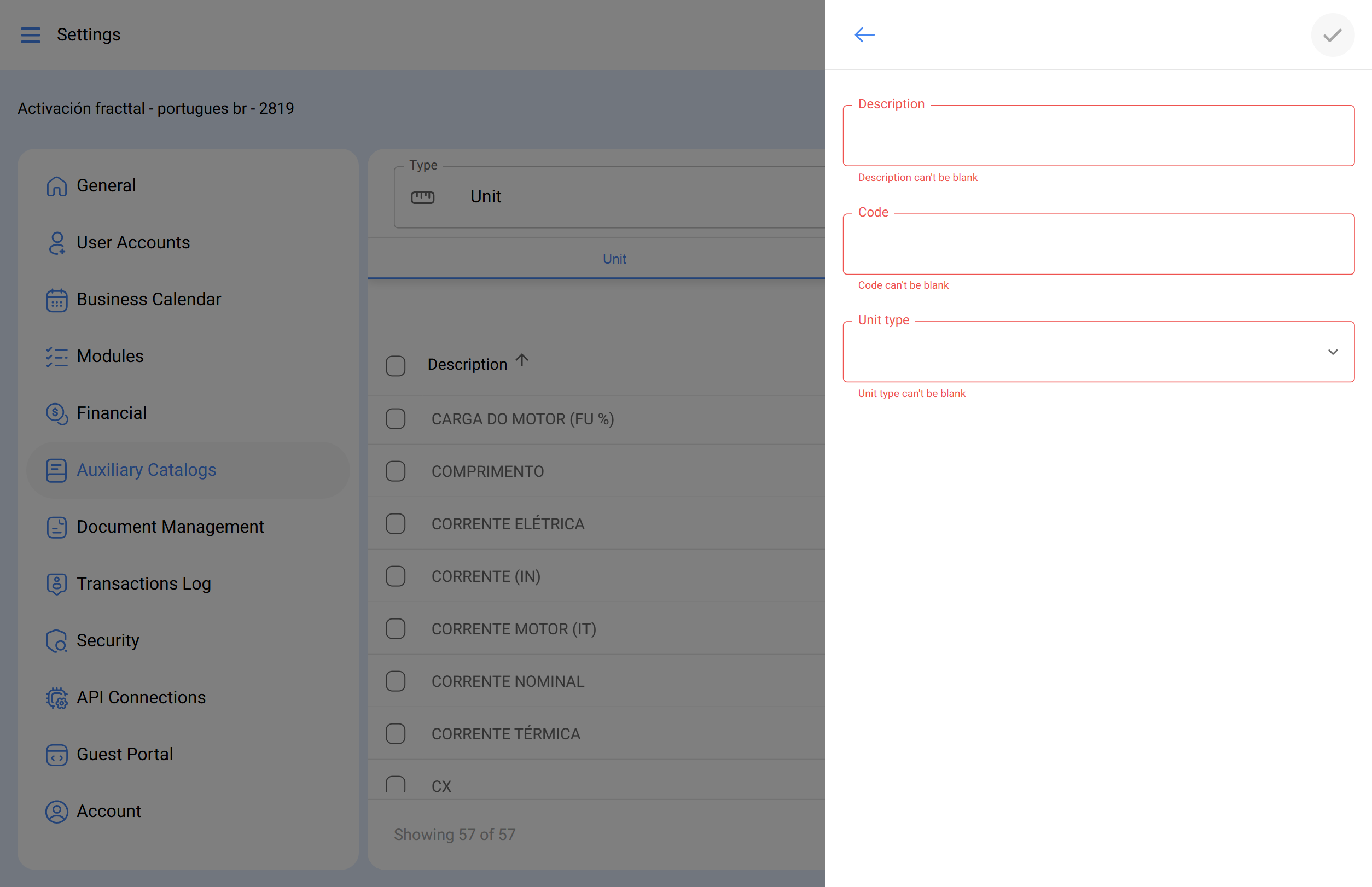

6. Saisissez la description et le code de l'unité. Dans type d'unité, choisissez Vibrations.

Note : Cette création est spécifique au capteur de vibrations sans fil. Pour le capteur traditionnel, il n'est pas nécessaire de créer une configuration spécifique pour les vibrations (il doit être de type nombre).

Configuration des capteurs de vibrations par axe

Chaque mesure de vibrations est gérée par des capteurs indépendants, où chaque capteur représente un axe spécifique.

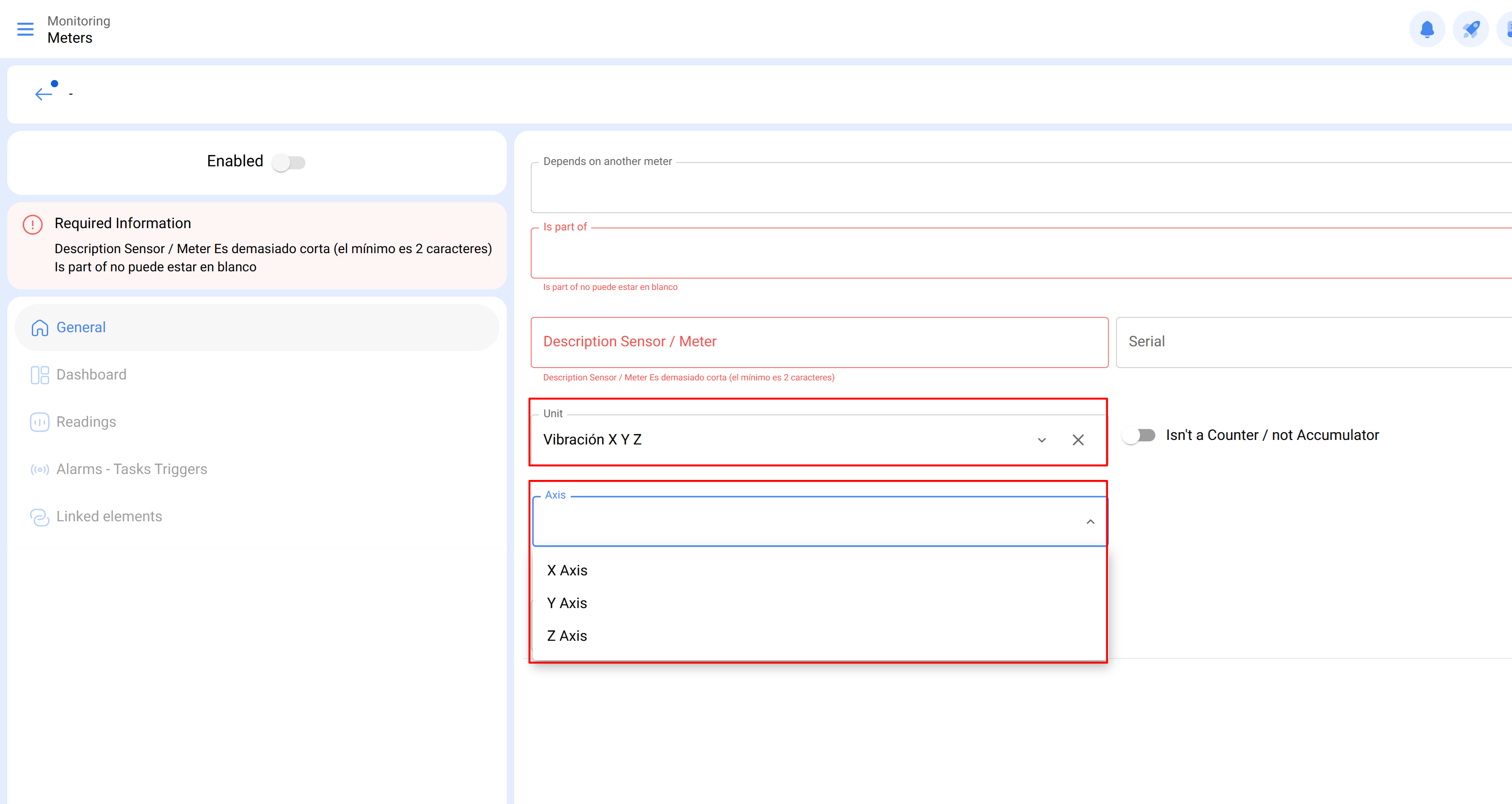

Lors de la création d'un capteur avec l'unité Vibrations, le système demande de définir l'axe que représente le capteur.

Une fois configuré, le capteur est lié à cet axe pour l'actif correspondant. Un même actif peut avoir entre un et trois capteurs de vibration associés, un par axe, selon les besoins de l'analyse :

• Un capteur (un seul axe)
• Deux capteurs (deux axes)
• Trois capteurs (analyse triaxiale complète : X, Y et Z)

Chaque capteur fonctionne de manière indépendante, avec son propre historique de lectures, sa configuration de seuils et sa réception de signal — que ce soit par enregistrement manuel ou via un dispositif Fracttal Sense (hub IoT) connecté.

Analyse des vibrations sur l'actif

Lorsqu'un actif dispose d'au moins un capteur de vibrations associé, le système active automatiquement un nouvel espace d'analyse dans le module Santé de l'Actif.

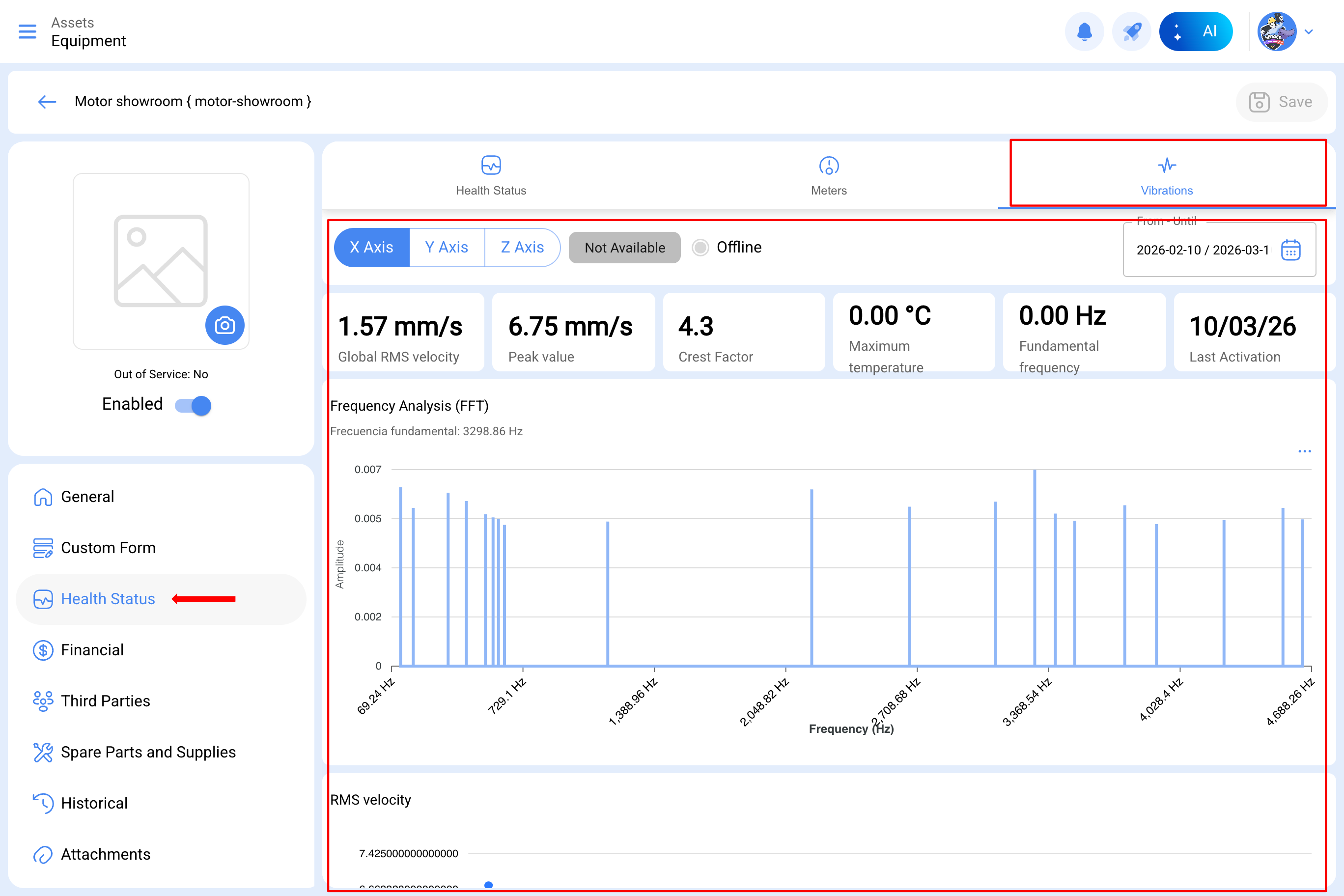

• Santé de l'Actif → Vibrations

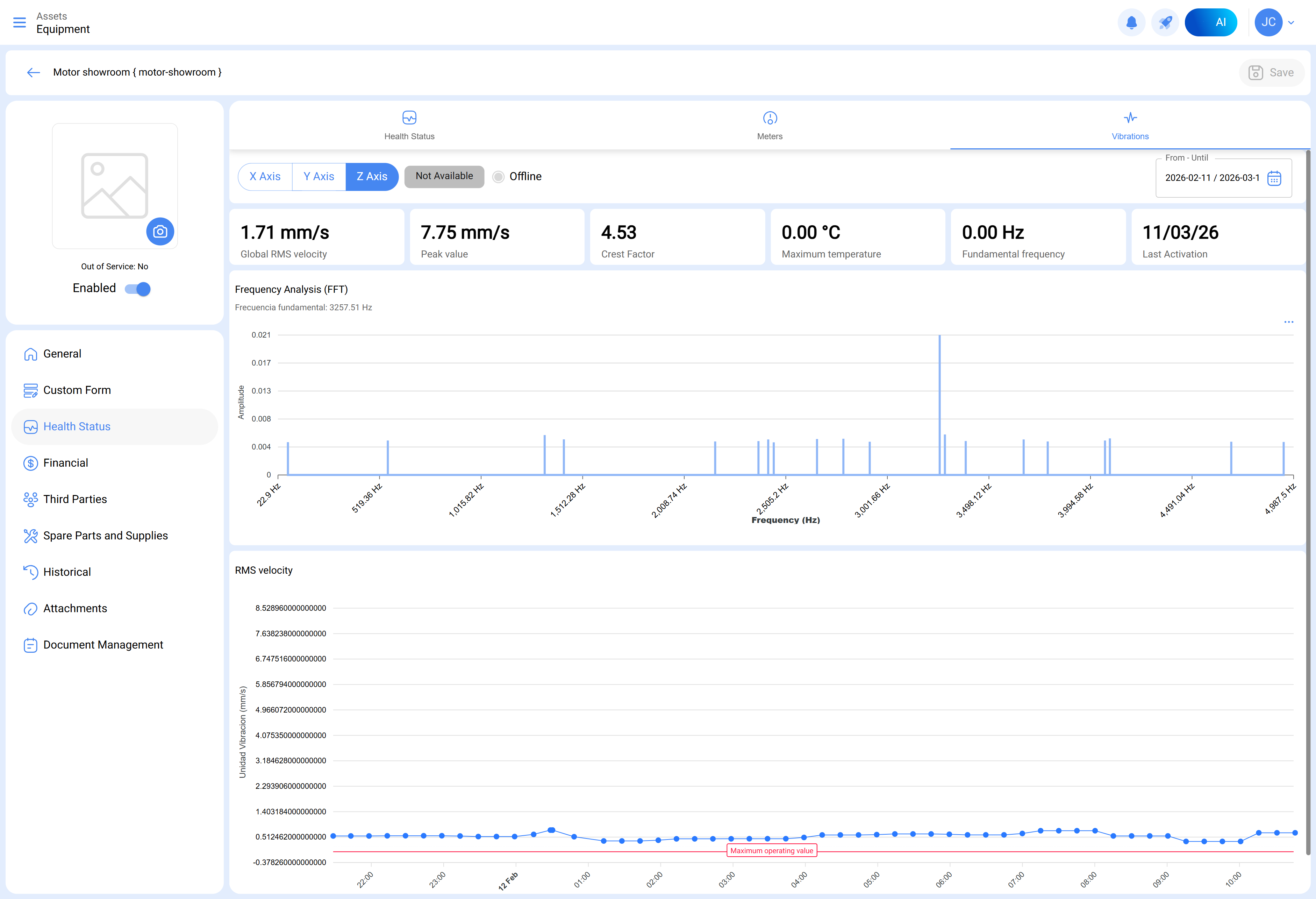

Analyse des vibrations par axes

Dans le tableau de bord Vibrations, le système identifie automatiquement les capteurs de vibrations associés à l'actif et organise l'information selon l'axe correspondant.

Bien que chaque capteur fonctionne de manière indépendante, l'information est présentée de façon consolidée pour faciliter l'analyse.

Les données sont regroupées par axe :

• X

• Y

• Z

Cela permet d'évaluer le comportement vibratoire de l'actif en considérant simultanément les différents axes de mesure.

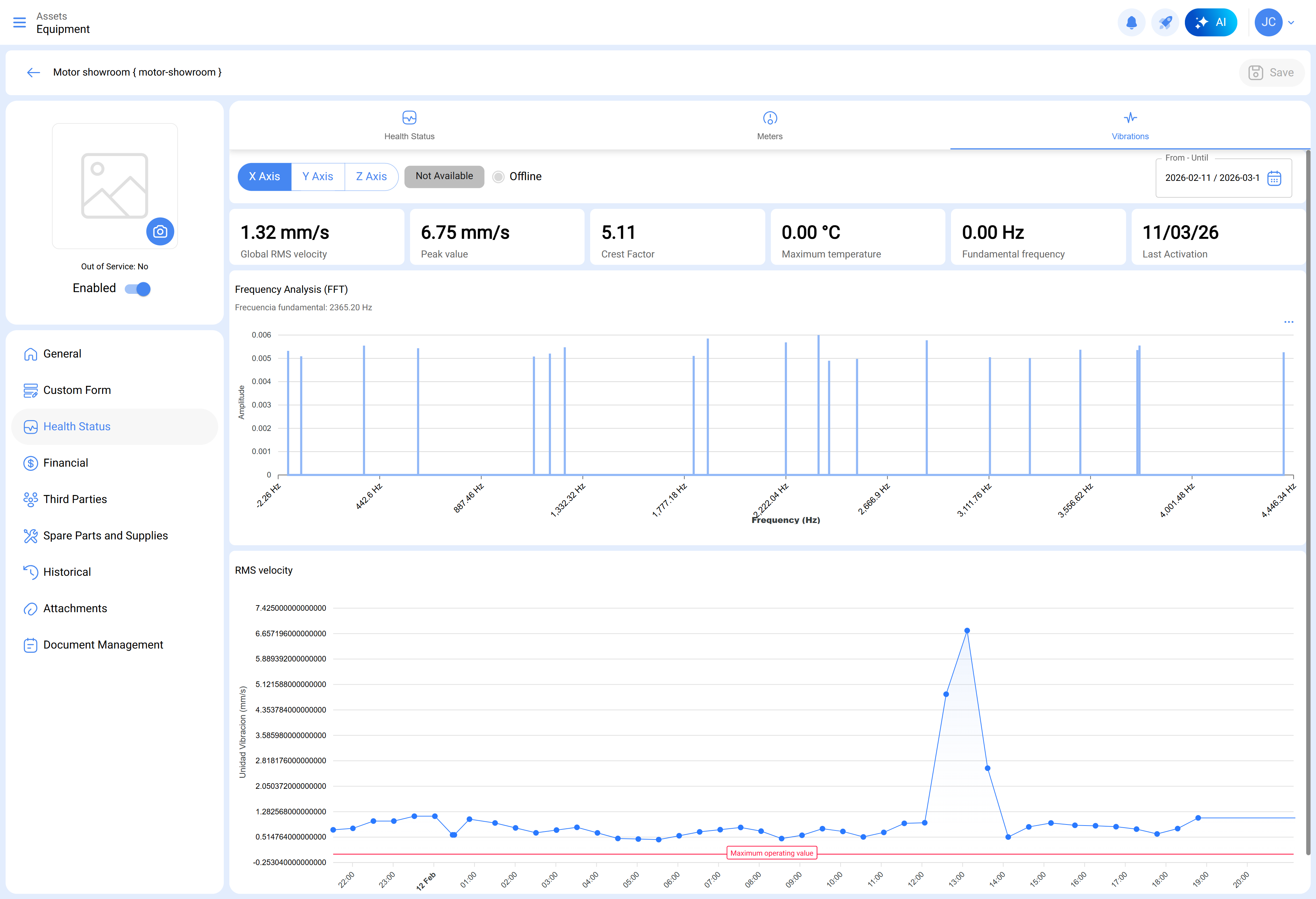

• Axe X

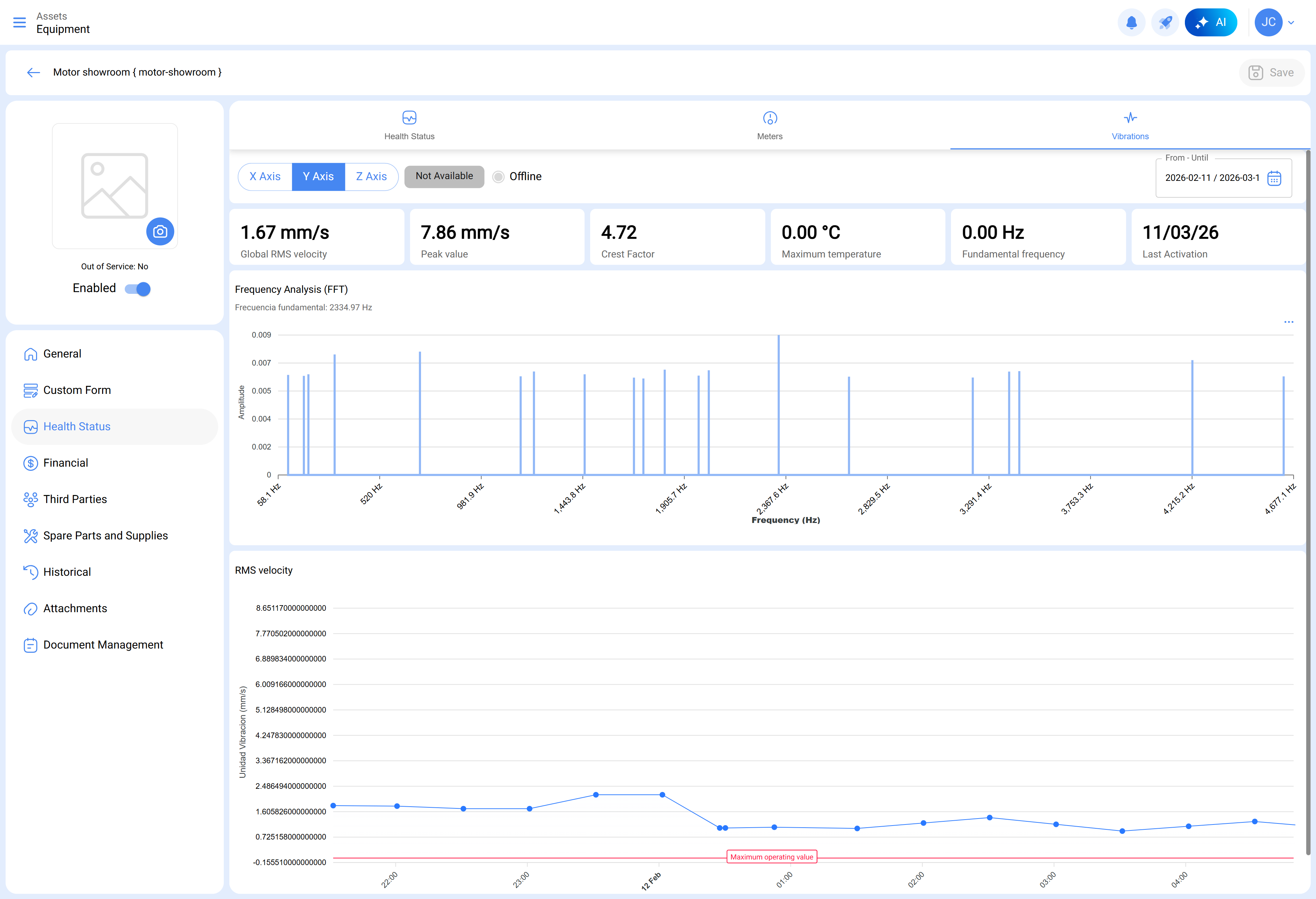

• Axe Y

• Axe Z

Depuis ce tableau de bord, il est possible de visualiser et d'analyser toutes les informations liées aux vibrations de l'actif.

Pour que le système puisse calculer les seuils de gravité selon la norme ISO 10816, chaque capteur de vibration doit avoir configuré ses données techniques de machine. Sans ces informations, le système ne peut pas déterminer la zone ISO (A, B, C ou D) ni calculer le niveau de gravité de l'actif.

Pour configurer les données techniques, accédez au capteur correspondant dans Actif > Santé de l'actif et complétez la section des données techniques.

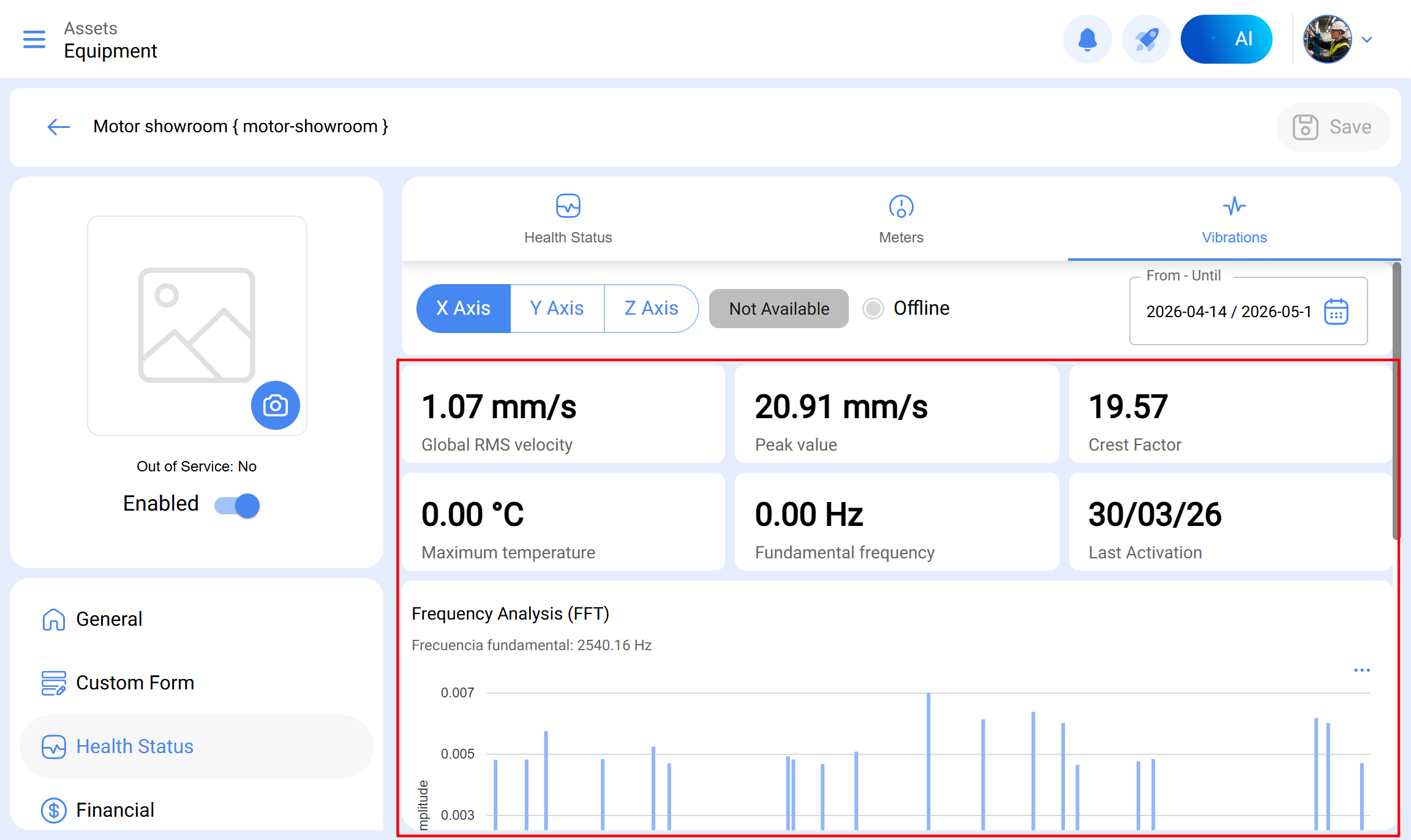

Métriques disponibles par axe :

Pour chaque axe avec des données enregistrées, le système calcule et présente les métriques suivantes :
