Dans le sous-module Relevés des compteurs, le système permet d’identifier si une lecture enregistrée sur un compteur de type variable (non accumulateur) se trouve en dehors de la plage autorisée définie par les valeurs minimale et maximale configurées sur le compteur.
Cette fonctionnalité facilite le contrôle et l’analyse des relevés anormaux, affichant automatiquement si une valeur dépasse les limites définies et dans quelle mesure.
Comment accéder aux relevés du compteur

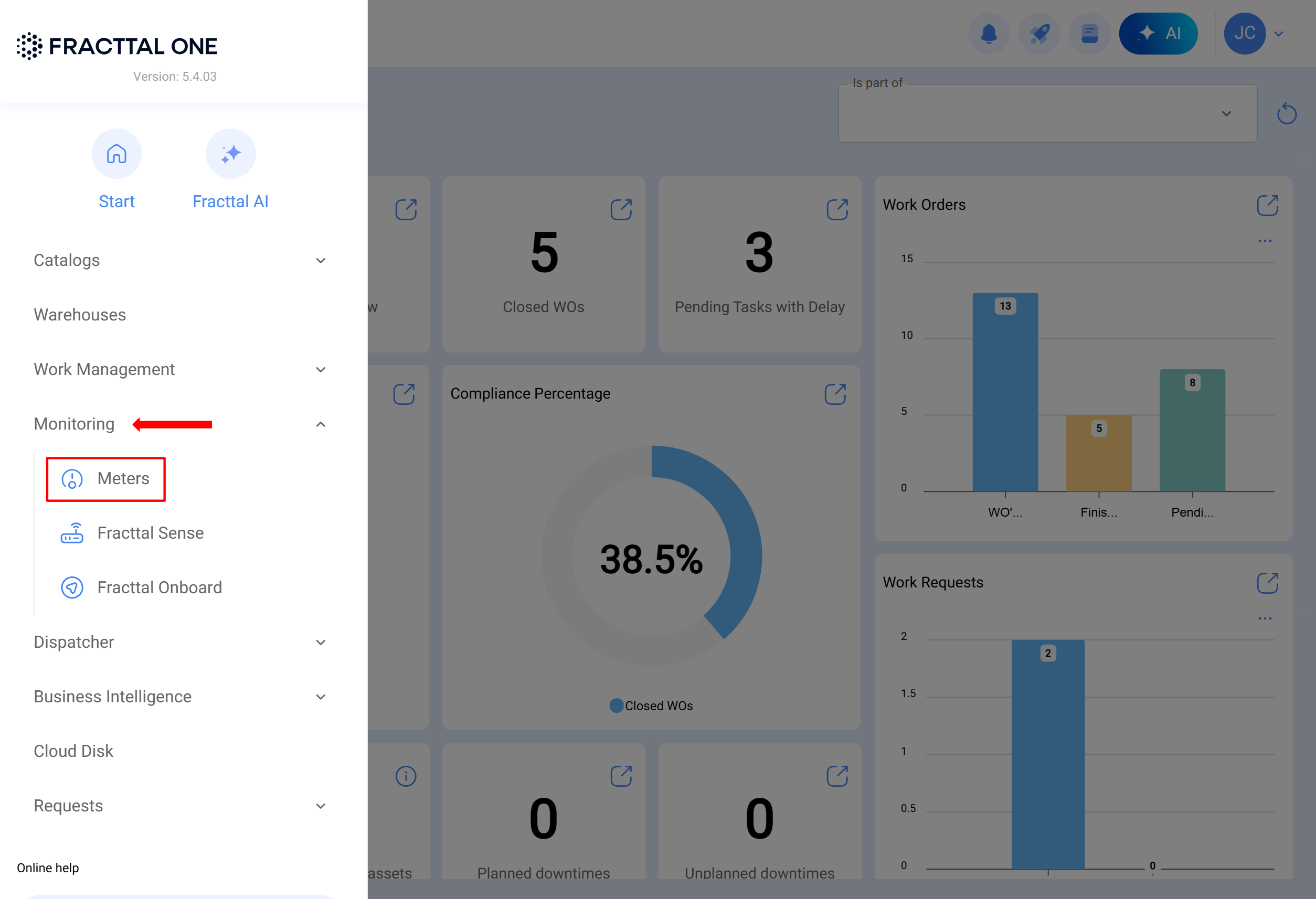

- Pour commencer, accédez au menu principal de Fracttal One et choisissez le module Compteurs.

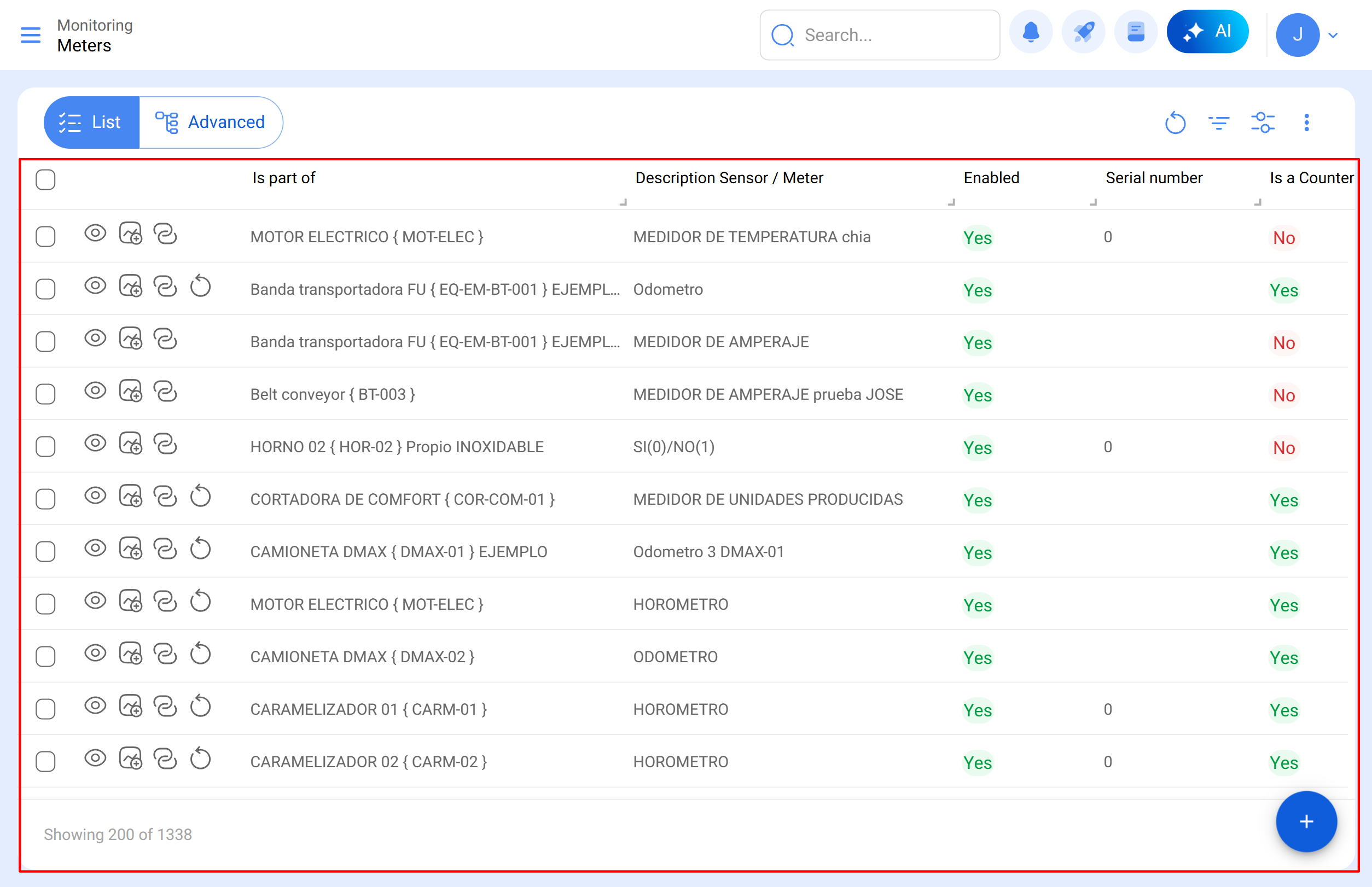

Dans la vue générale des compteurs, identifiez et sélectionnez le compteur souhaité.

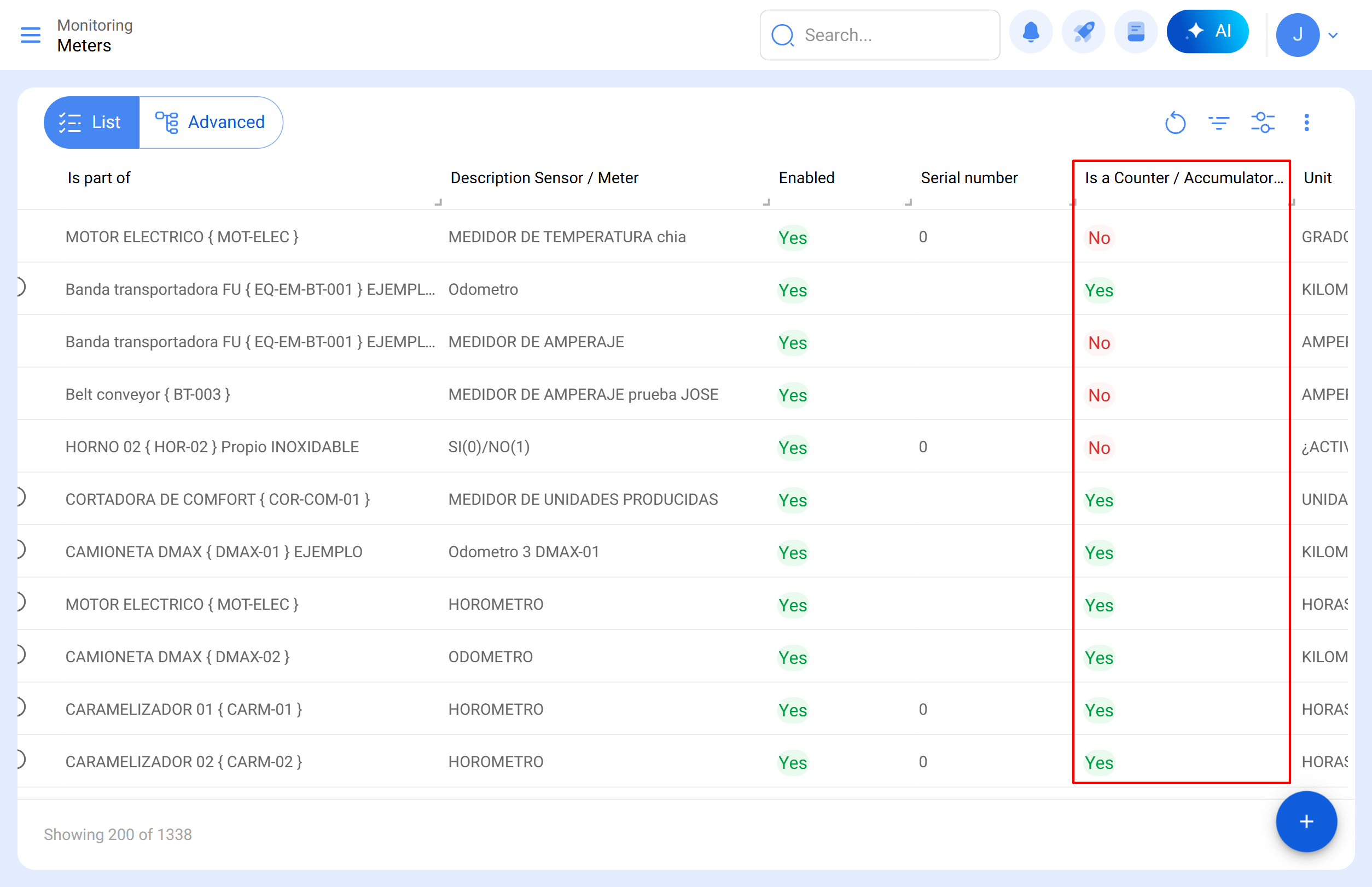

Note : seuls les compteurs de type non accumulateur permettent de visualiser cette fonctionnalité.

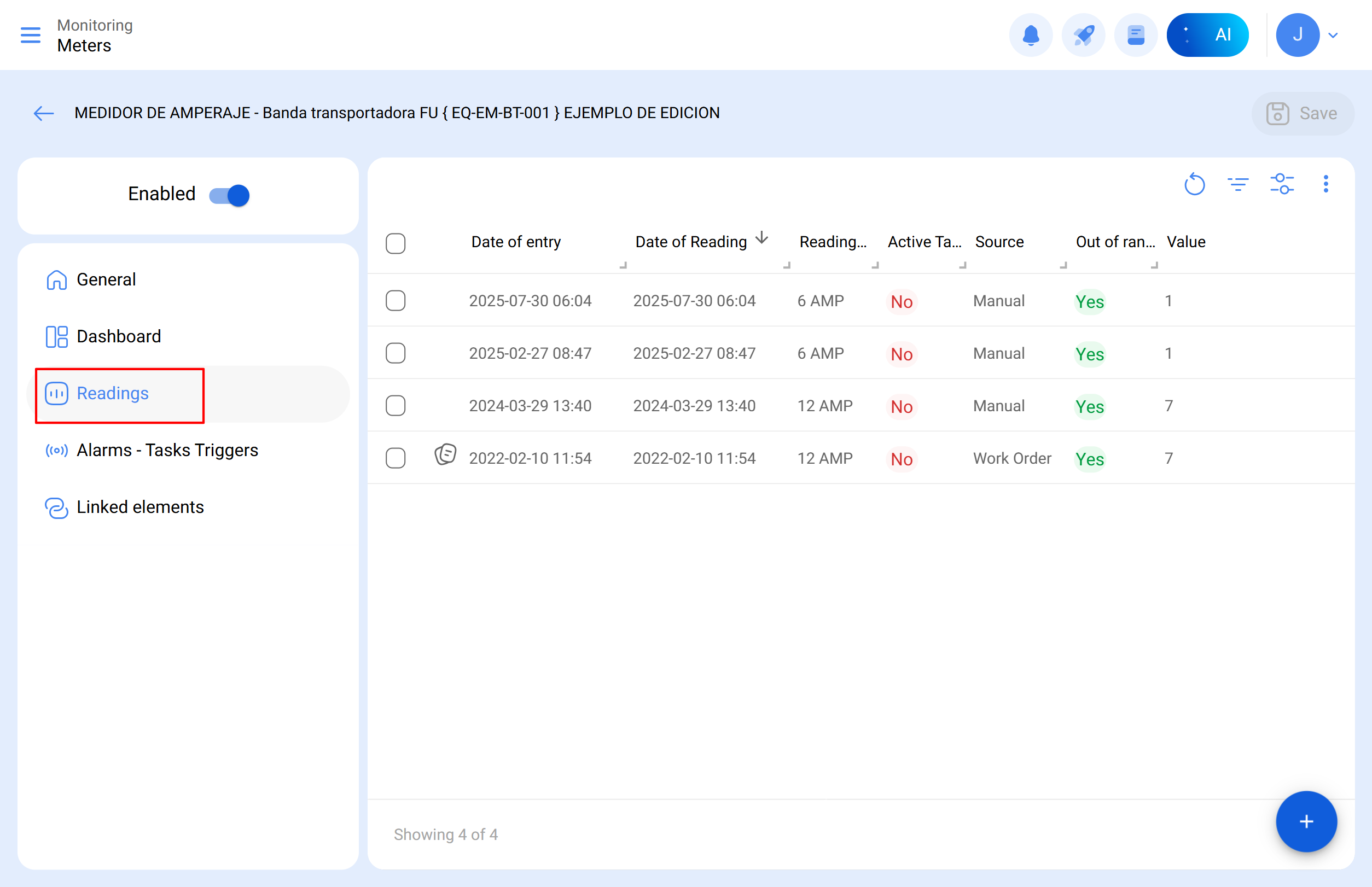

Une fois dans le compteur, sélectionnez le sous-module Relevés dans le menu latéral.
Dans l’historique des relevés, vous pourrez consulter les enregistrements associés au compteur, ainsi que des informations détaillées sur chaque lecture.

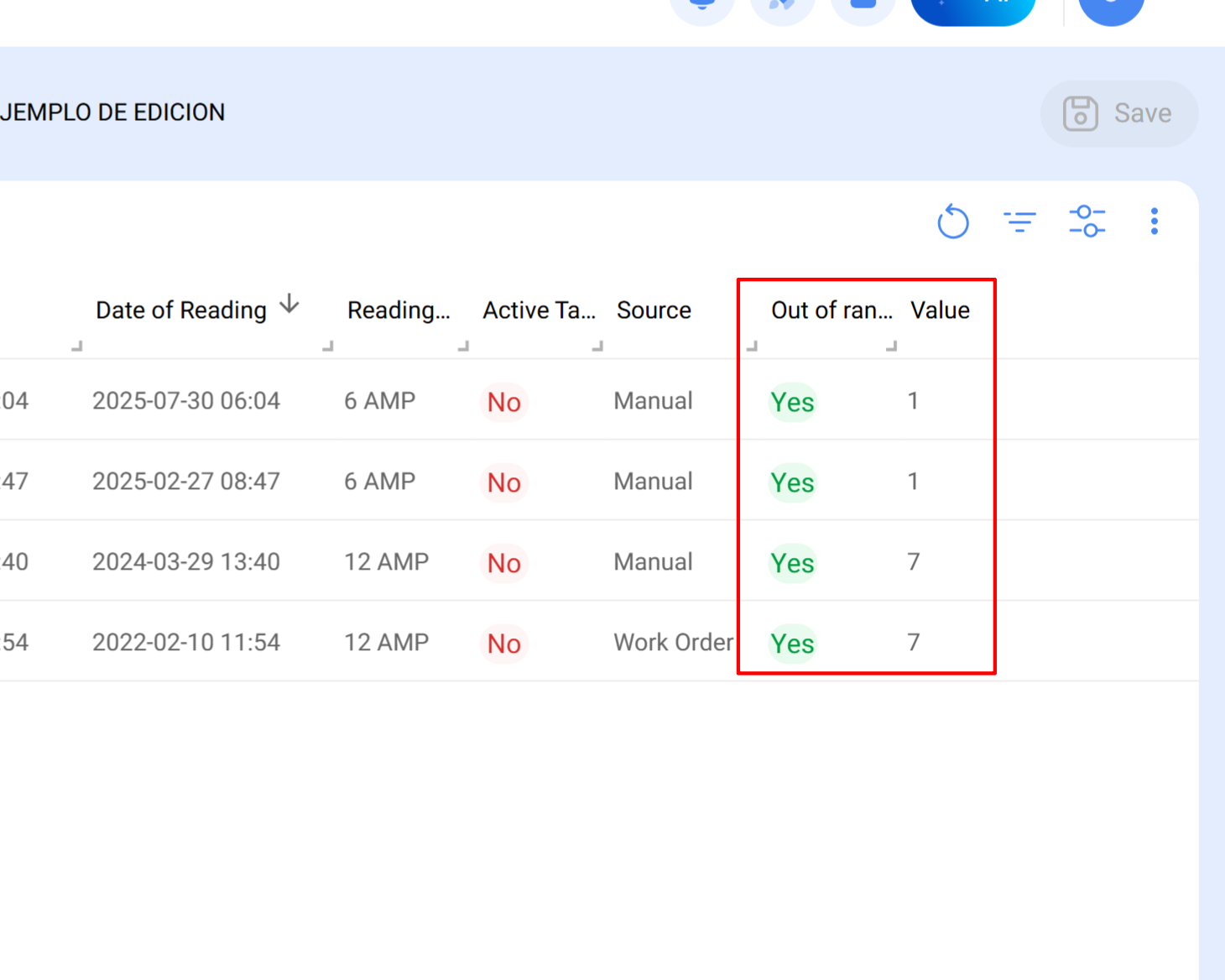

Champs disponibles dans le tableau des relevés
Le tableau des relevés inclut les colonnes spécifiques suivantes :
Hors plage (Oui/Non) : indique si la lecture est hors de la plage définie.
Valeur : affiche la différence entre la valeur enregistrée et la limite dépassée (positive si la valeur dépasse le maximum, négative si elle est inférieure au minimum).
Ces colonnes ne s’appliquent pas aux compteurs de type compteur cumulatif, car leur fonctionnement est basé sur des incréments progressifs.
Exemple pratique
Supposons un compteur avec une plage définie entre 20 et 100 unités :
| Lecture enregistrée | Hors plage | Valeur |
|---|---|---|
115 | Oui | 15 |
10 | Oui | -10 |
Dans cet exemple :
Une lecture de 85 est considérée dans la plage.
Une lecture de 115 dépasse le maximum, avec un écart de +15.
Une lecture de 10 est inférieure au minimum, avec un écart de -10.
Les relevés hors plage permettent de détecter des comportements anormaux, des erreurs de mesure ou des conditions opérationnelles inattendues.
Note : Les valeurs minimale et maximale doivent être définies préalablement dans la configuration du compteur pour que l’évaluation soit correcte.
