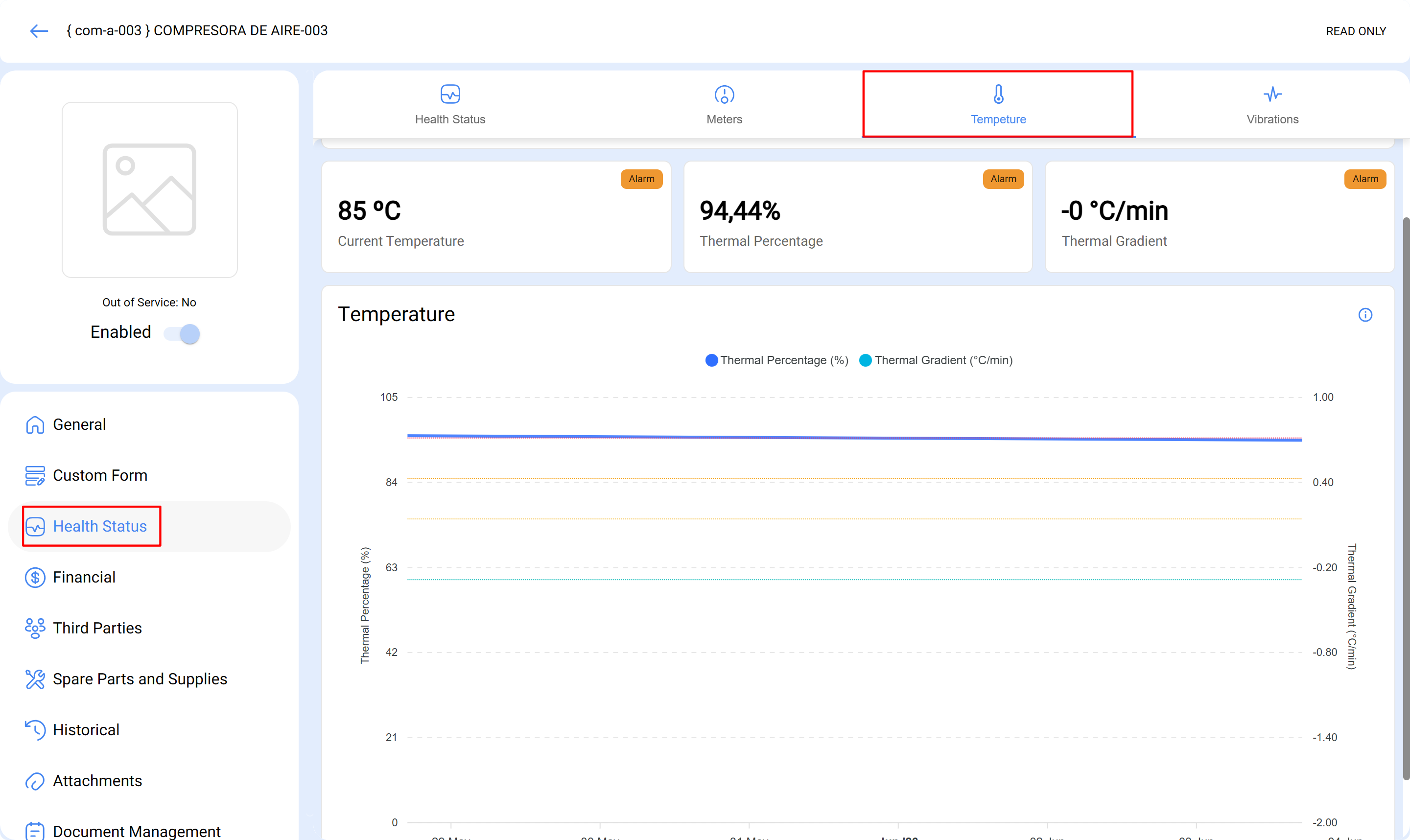

El análisis térmico en Fracttal One monitorea automáticamente el comportamiento de la temperatura en activos con sensores conectados. A cada lectura recibida, el sistema calcula la velocidad de variación de temperatura en una ventana deslizante de 15 minutos, evalúa si ese cambio se mantiene en el tiempo y lo compara con los límites configurados en el medidor. El resultado se visualiza en el dashboard Temperatura, dentro de Salud del Activo, en la ficha de cada activo.
El límite inferior y el límite superior de temperatura deben estar definidos en el medidor para que el análisis opere. Sin estos valores, el dashboard no muestra datos y no se generan alertas.
Requisitos previos
Para que el análisis térmico funcione correctamente, verifica que se cumplan las siguientes condiciones:
El medidor debe ser de tipo no acumulador. Los medidores que registran valores acumulativos (horas, kilómetros u otras unidades de contador) no son compatibles con el análisis térmico.
El medidor debe tener configurados el Límite Inferior y el Límite Superior de temperatura. Sin estos valores, el cálculo de porcentaje térmico no tiene referencia y la funcionalidad no opera.
El activo debe contar con un sensor de temperatura vinculado y activo en Fracttal Sense, enviando lecturas con normalidad.
Las lecturas deben llegar dentro de una ventana de 15 minutos. El sistema calcula el gradiente únicamente entre lecturas que se encuentren dentro de ese intervalo de tiempo. Lecturas con más de 15 minutos de separación entre sí no generan cálculo de gradiente.
Se necesita un mínimo de 2 lecturas dentro de la ventana para que el gradiente comience a calcularse. La primera lectura registrada no genera indicadores; el análisis aparece a partir de la segunda.
Nota: La ventana de análisis se estabiliza en 5 lecturas. A partir de ese punto, el sistema calcula el gradiente considerando siempre las últimas 5 lecturas disponibles dentro de la ventana de 15 minutos.
Configuración
1. Activar el análisis térmico en el medidor

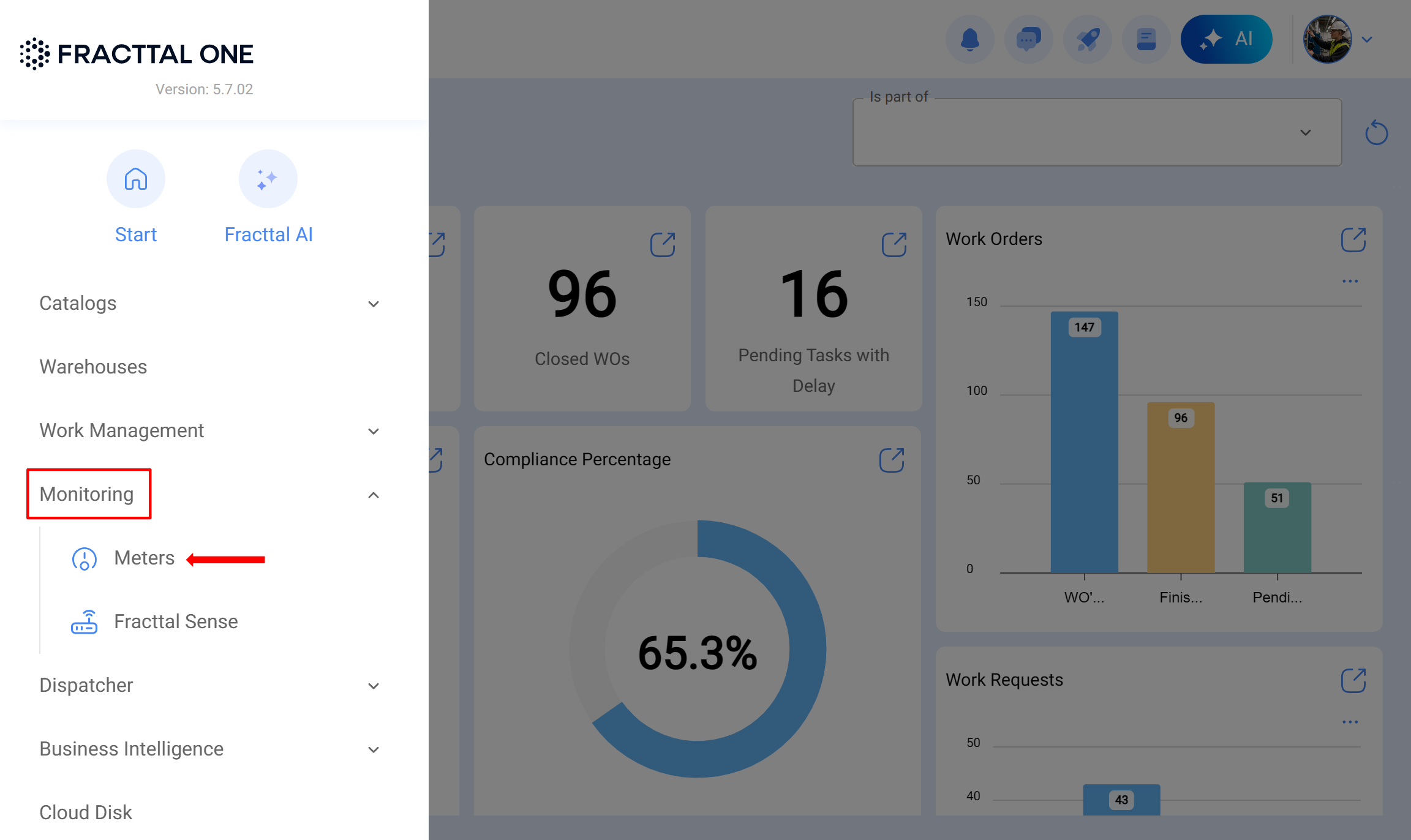

Ve a Monitoreo > Medidores.
Selecciona un medidor existente o crea uno nuevo.

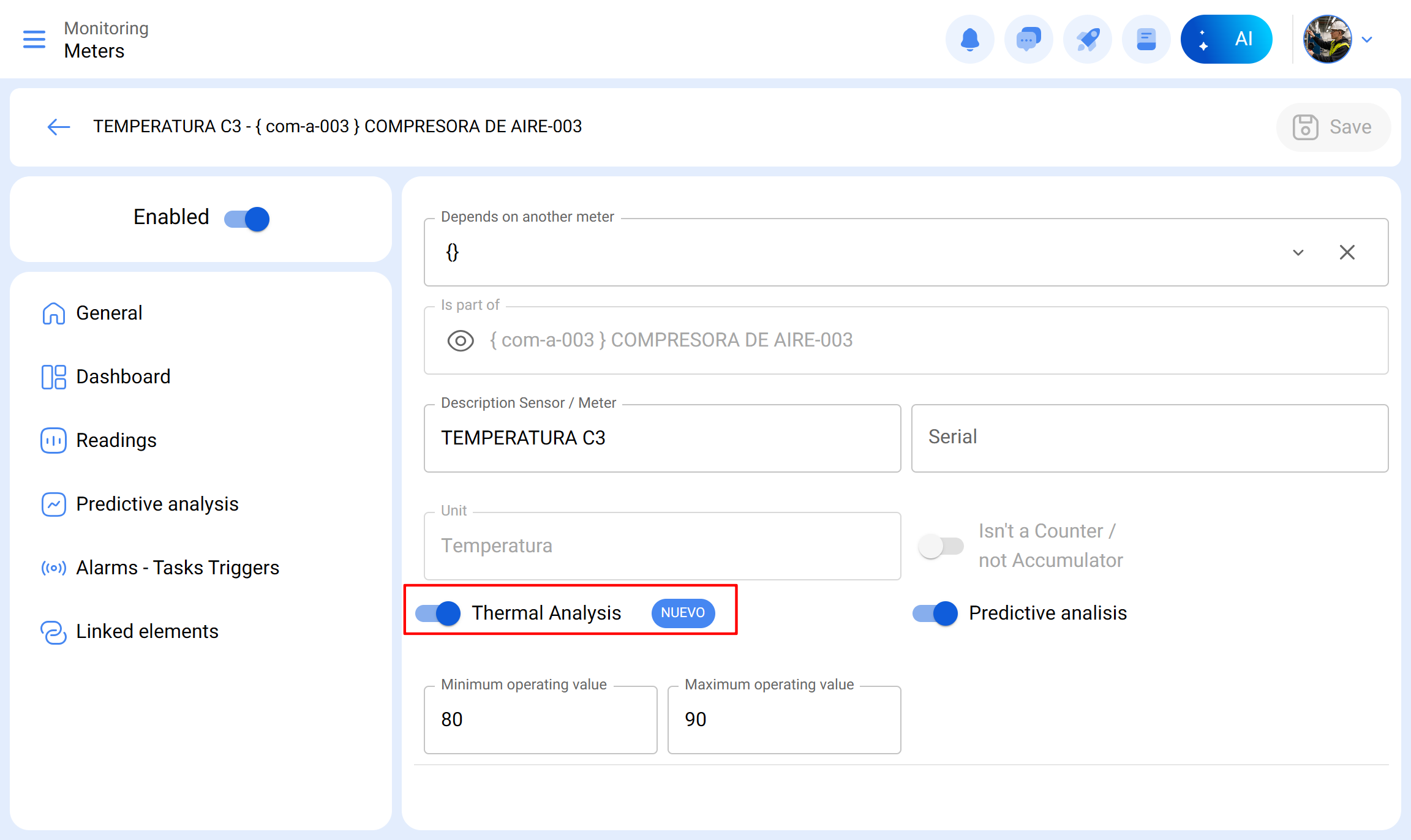

En la configuración del medidor, activa la opción Análisis Térmico.

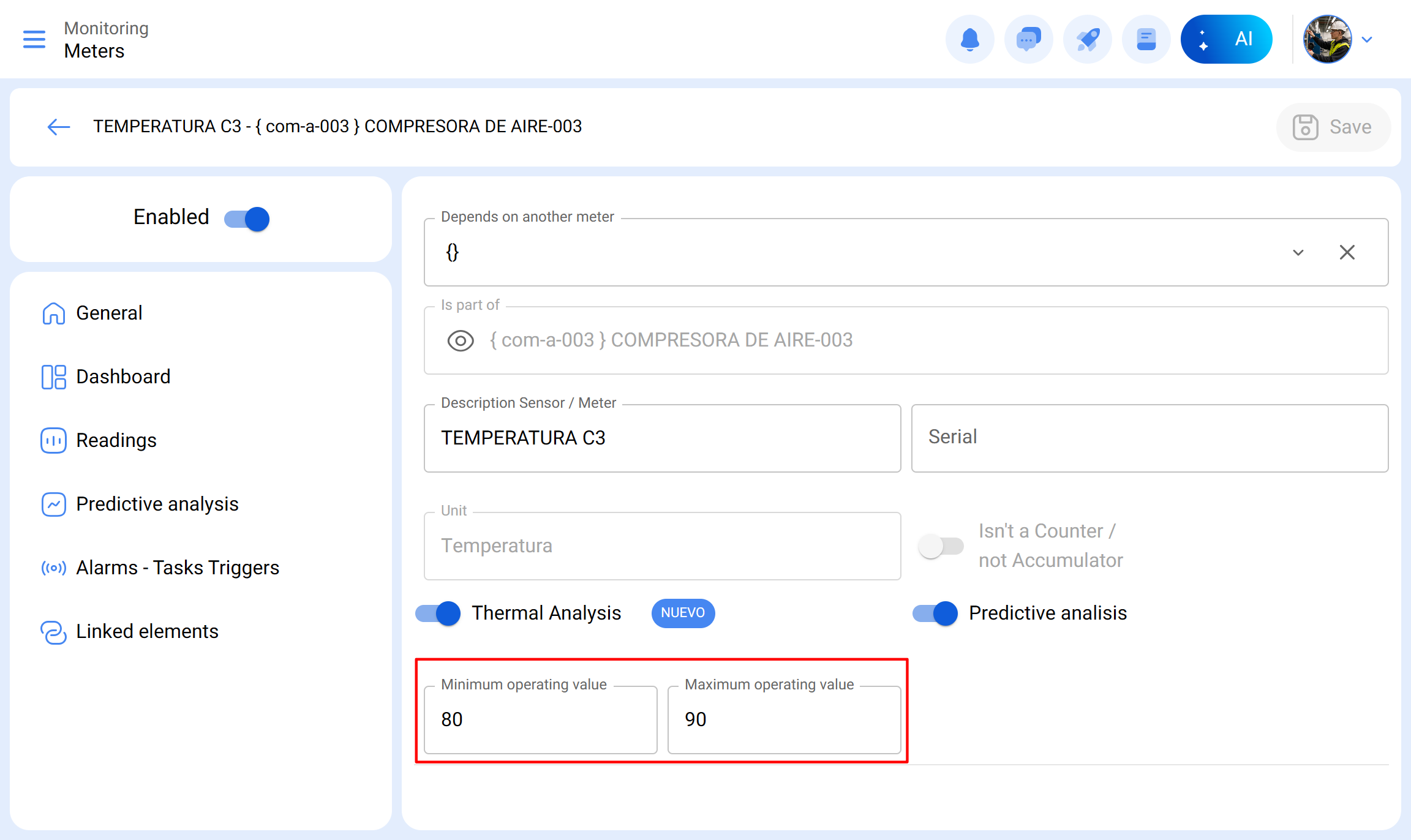

Define el Límite Inferior y el Límite Superior de temperatura.

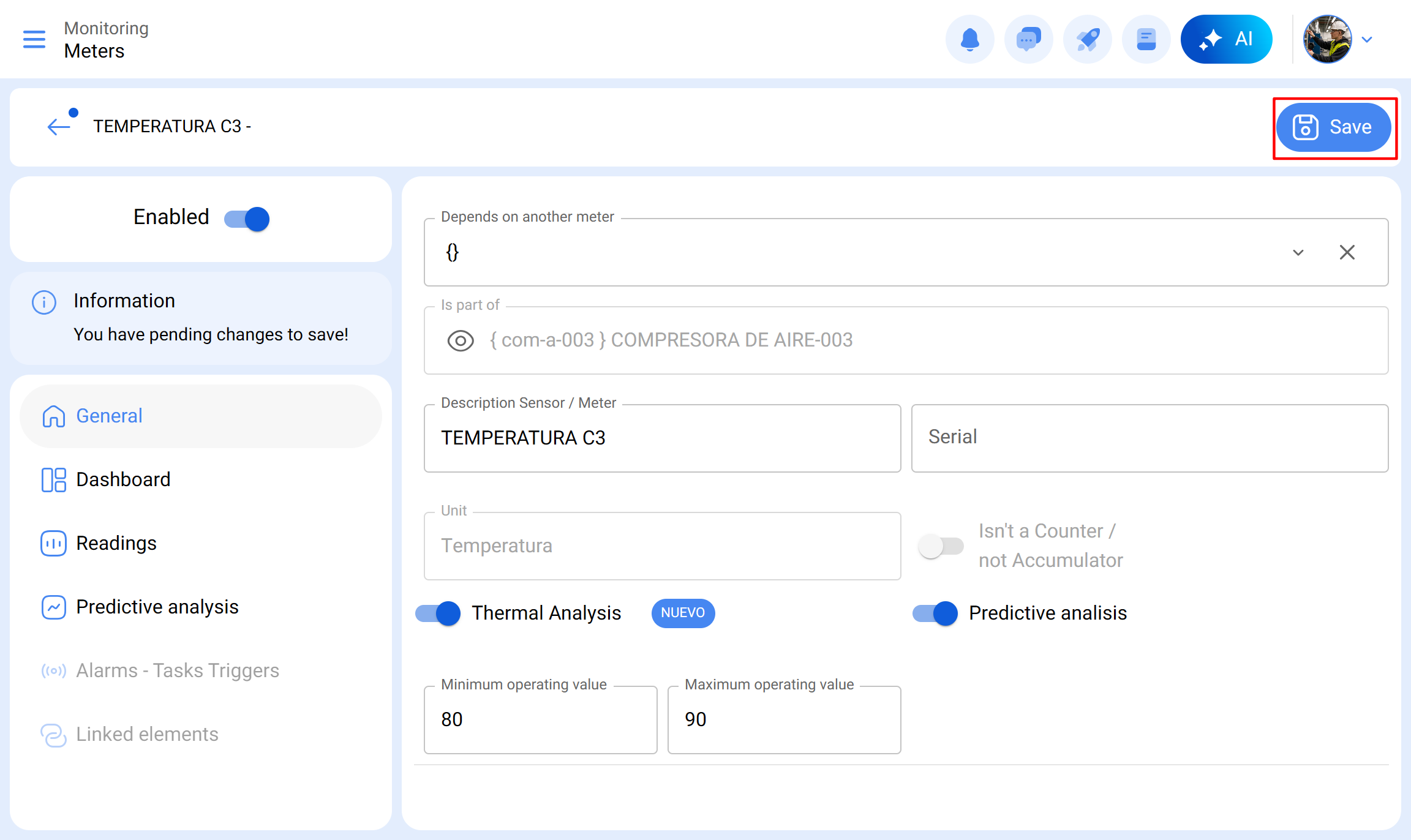

Haz clic en Guardar.
Una vez guardado, el sistema comienza a calcular los indicadores térmicos con cada nueva lectura registrada por el medidor.
2. Consultar el dashboard de Temperatura
Desde la ficha del activo, ve a Salud del Activo > Temperatura.

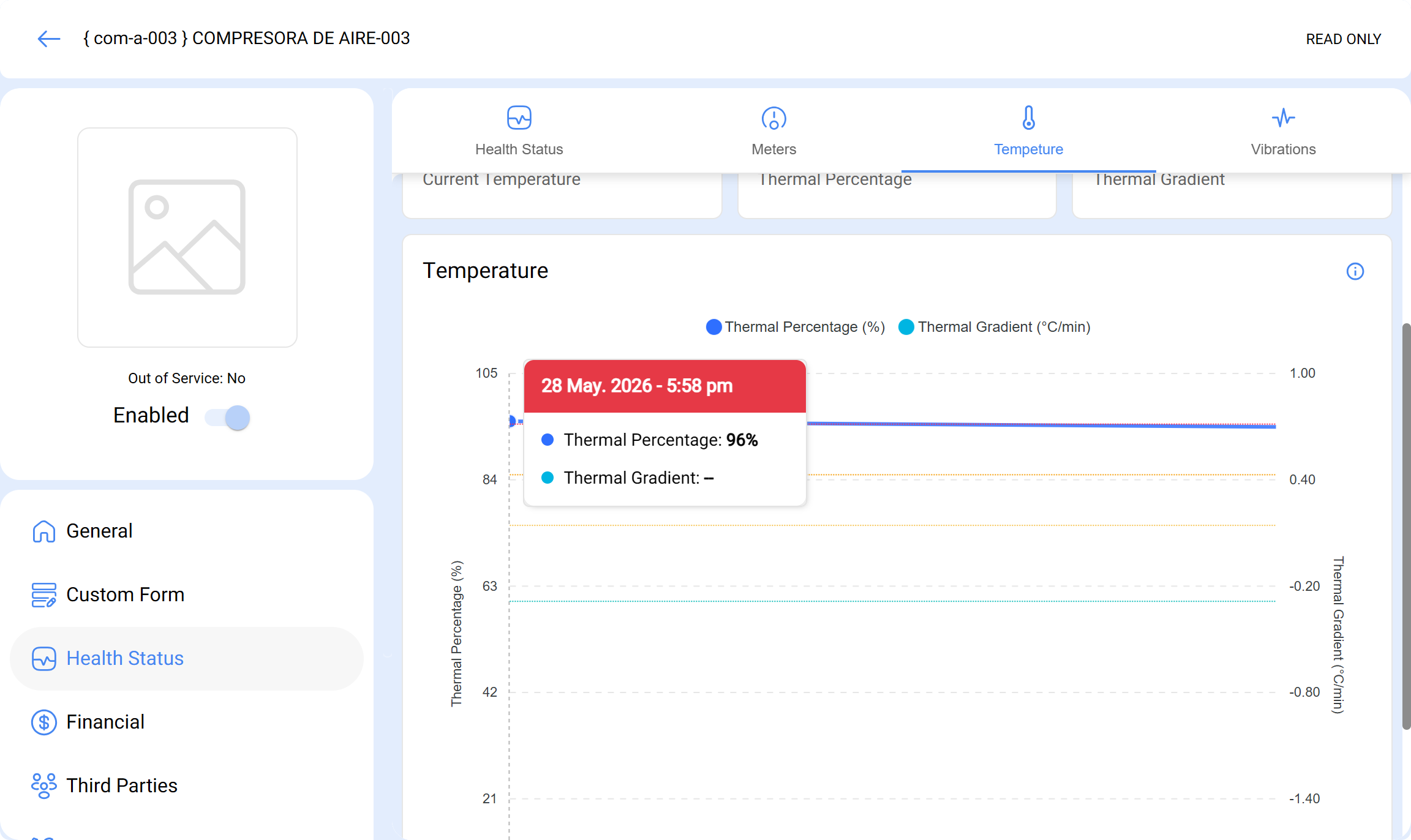

Verás la curva de velocidad de variación de temperatura (dT/dt) y los indicadores de persistencia y porcentaje térmico.
Si se han generado alertas, aparecerán marcadas sobre la serie histórica.
