Análisis multieje de vibraciones desde medidores

El análisis de vibraciones permite evaluar el estado de un activo mediante la medición de su comportamiento vibracional en distintos ejes. En Fracttal One, este análisis se realiza a partir de medidores de vibraciones independientes, donde cada medidor representa un eje específico de medición (sensor de vibraciones inalambrico) . La información recopilada por estos medidores se consolida en el módulo salud del activo, dentro del tab vibraciones, permitiendo analizar el comportamiento vibracional del activo de forma integral.

Configuración de la unidad de medición "Vibraciones"

1. Creación de la unidad Vibraciones en el catálogo de unidades:
   Antes de comenzar a usar la unidad de medición Vibraciones, es necesario configurarla dentro del catálogo de unidades.

2. Configuración del medidor:
   Crea y asocie el medidor a la unidad Vibraciones para activar el Dashboard especializado.

3. Acceso al Dashboard:
   Una vez configurado el medidor, podrá acceder al Dashboard especializado desde el submódulo Salud del Activo para visualizar métricas avanzadas y evaluar el estado de los equipos.

Cómo crear una unidad en los Catálogos Auxiliares

1. Para utilizar unidades personalizadas en medidores, primero debes crearlas en los Catálogos Auxiliares.

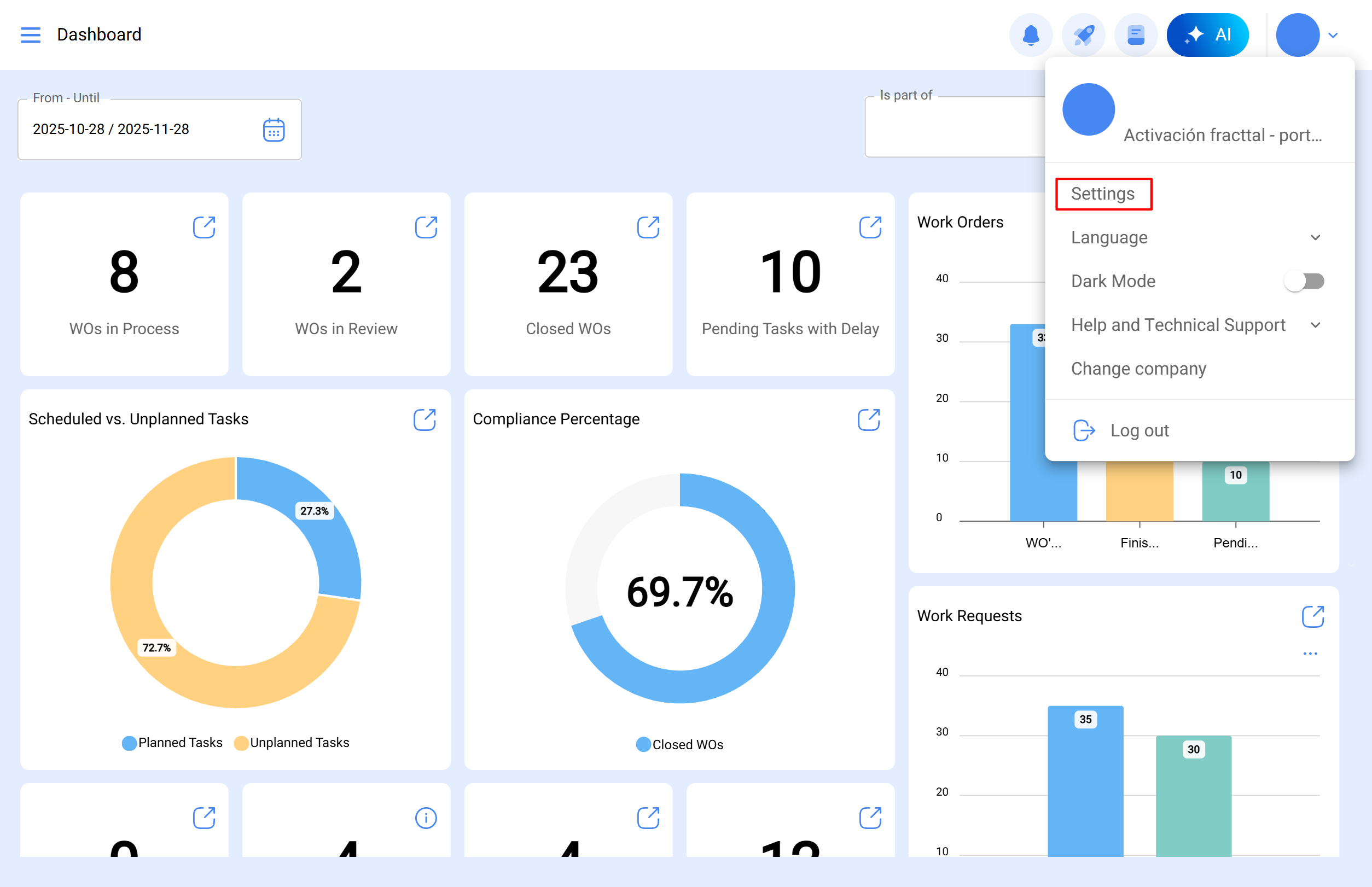

2. Accede a Configuración.

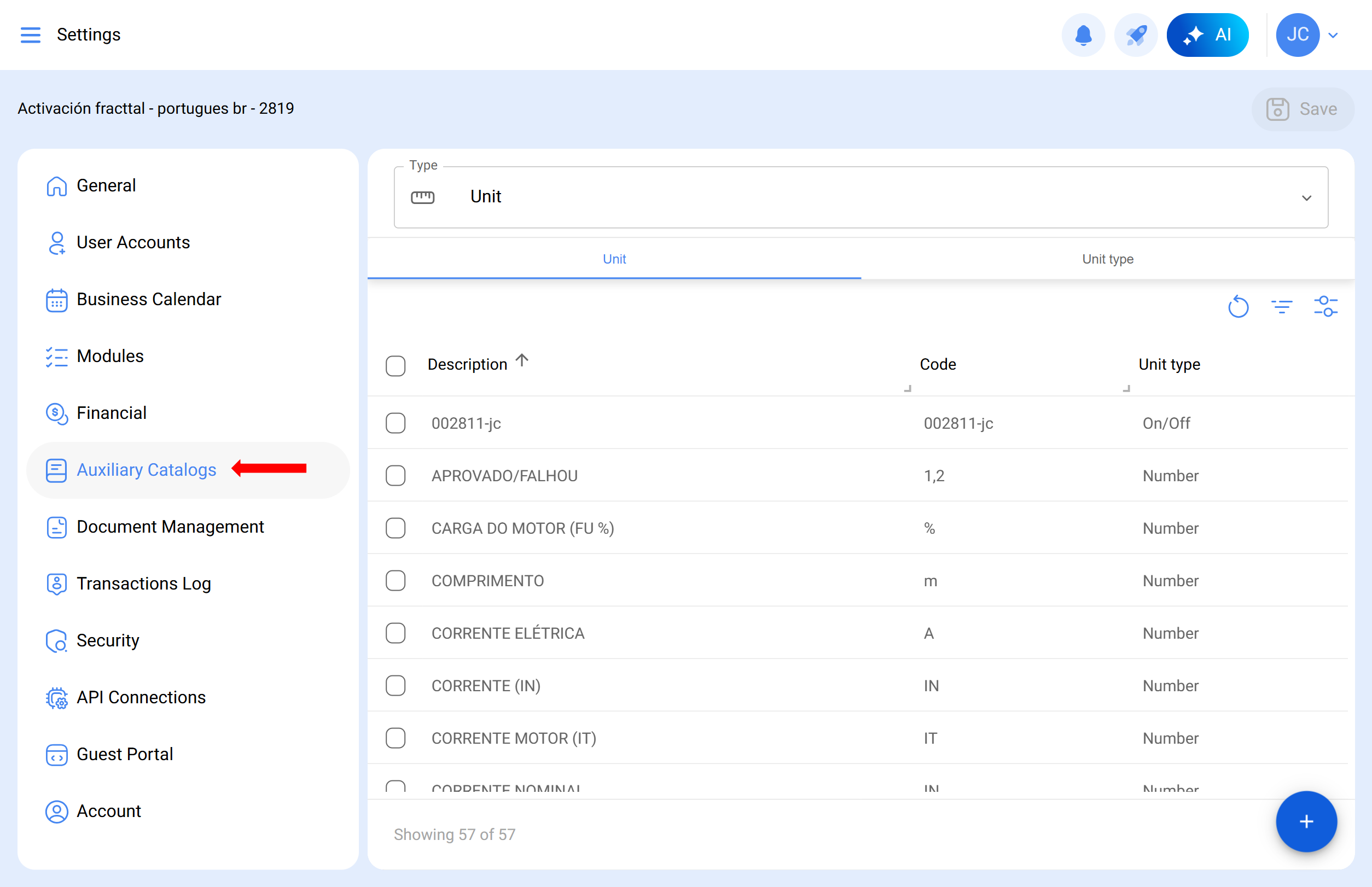

3. Selecciona Catálogos Auxiliares.

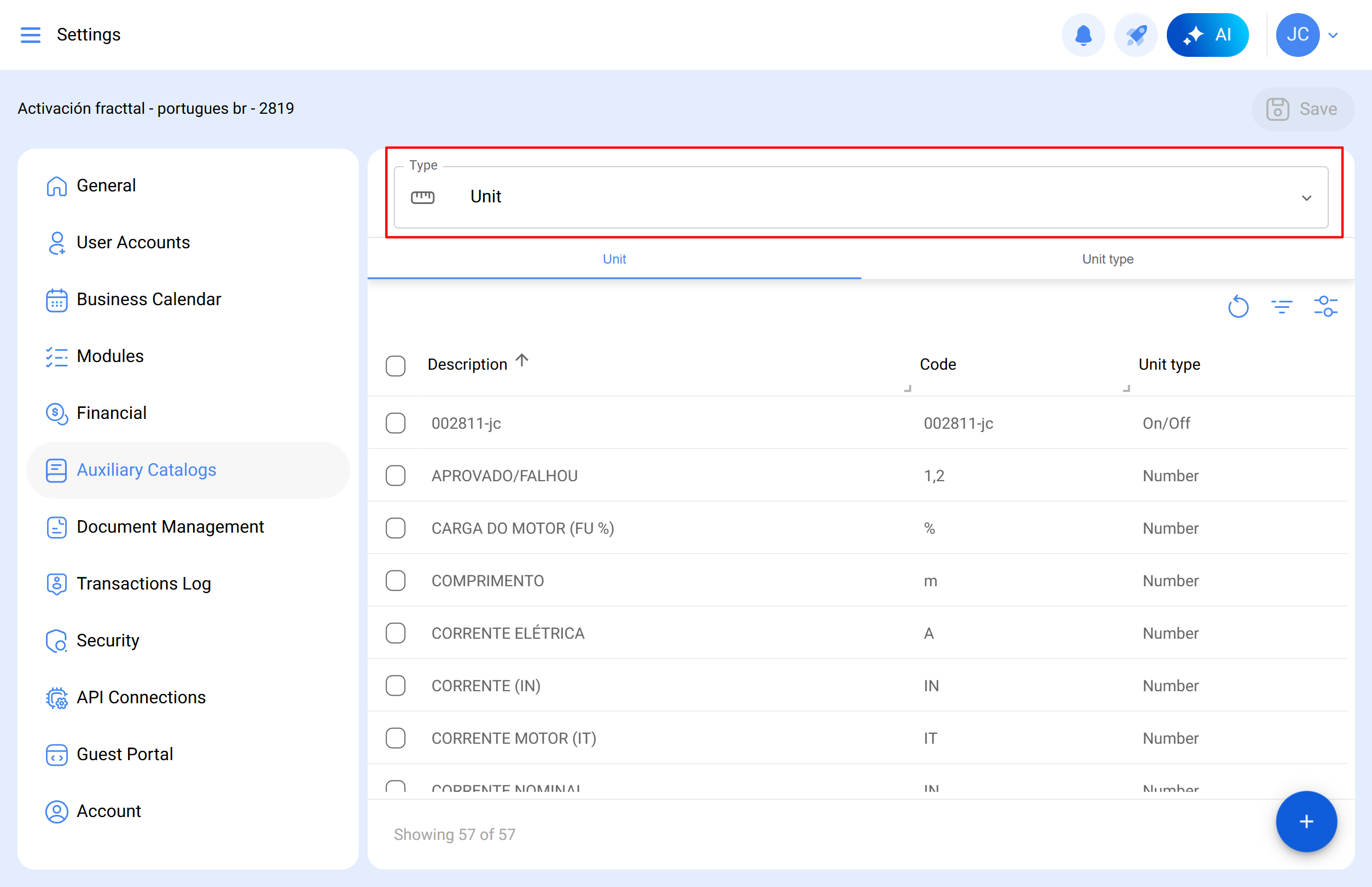

4. Elige el tipo Unidad.

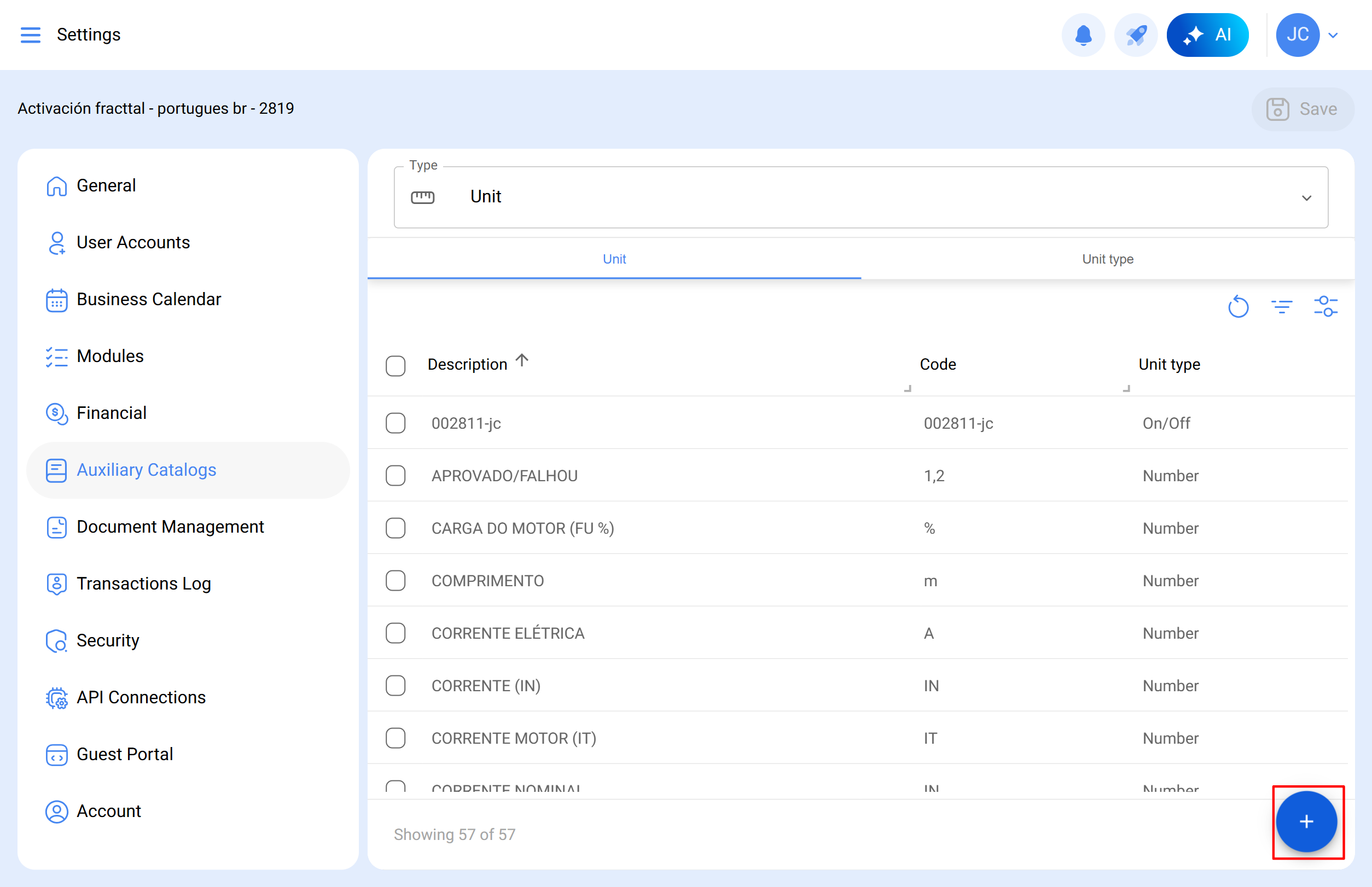

5. Haz clic en Agregar unidad.

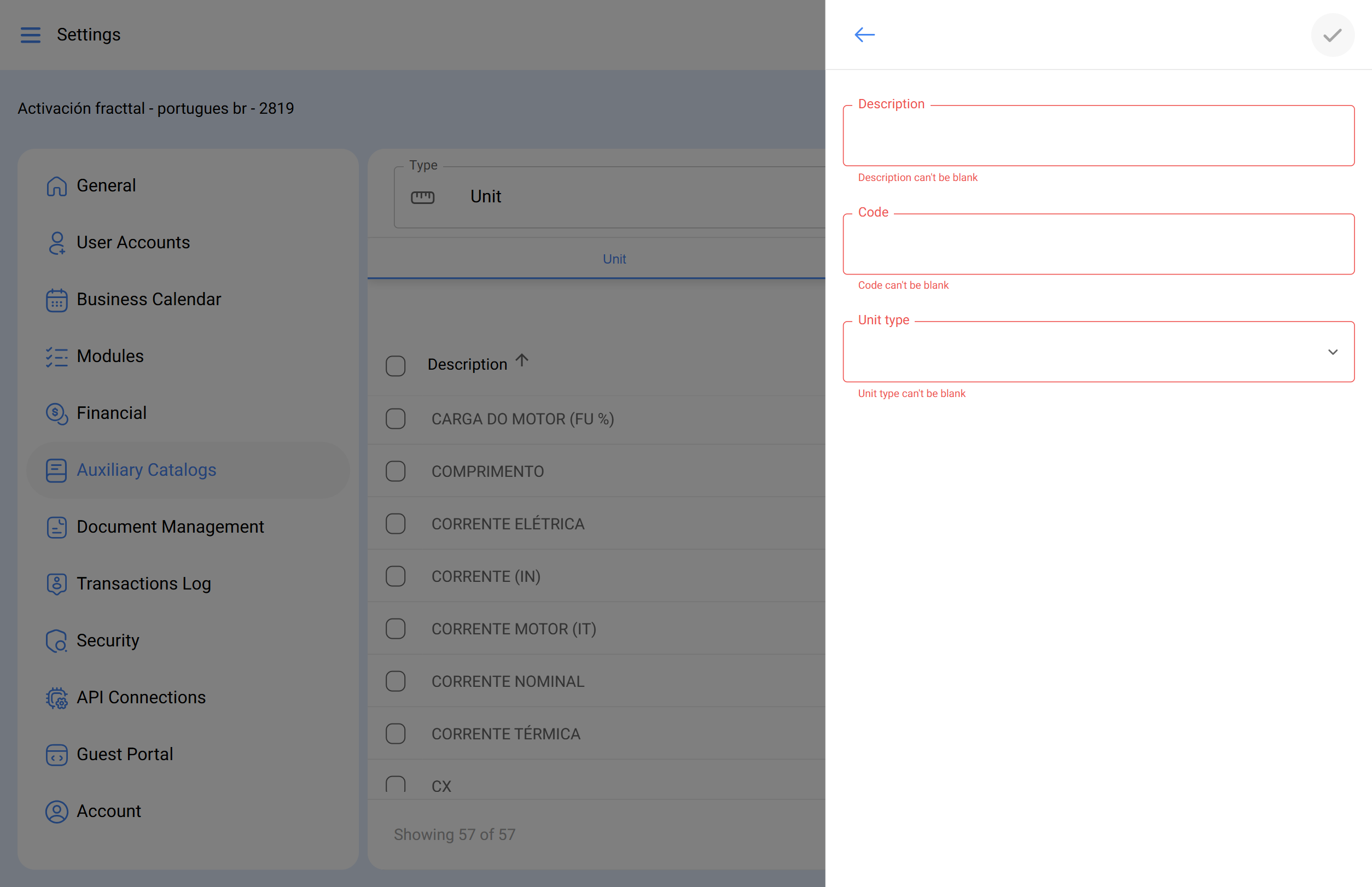

6. Introduce la descripción y el código de la unidad. En tipo de unidad, elige Vibraciones.

Nota: Esta creación es específica para el sensor de vibraciones inalámbrico. Para el sensor tradicional no es necesario crear una configuración específica para vibraciones (debe ser de tipo número).

Configuración de medidores de vibraciones por eje

Cada medición de vibraciones se gestiona mediante medidores independientes, donde cada medidor representa un eje específico.

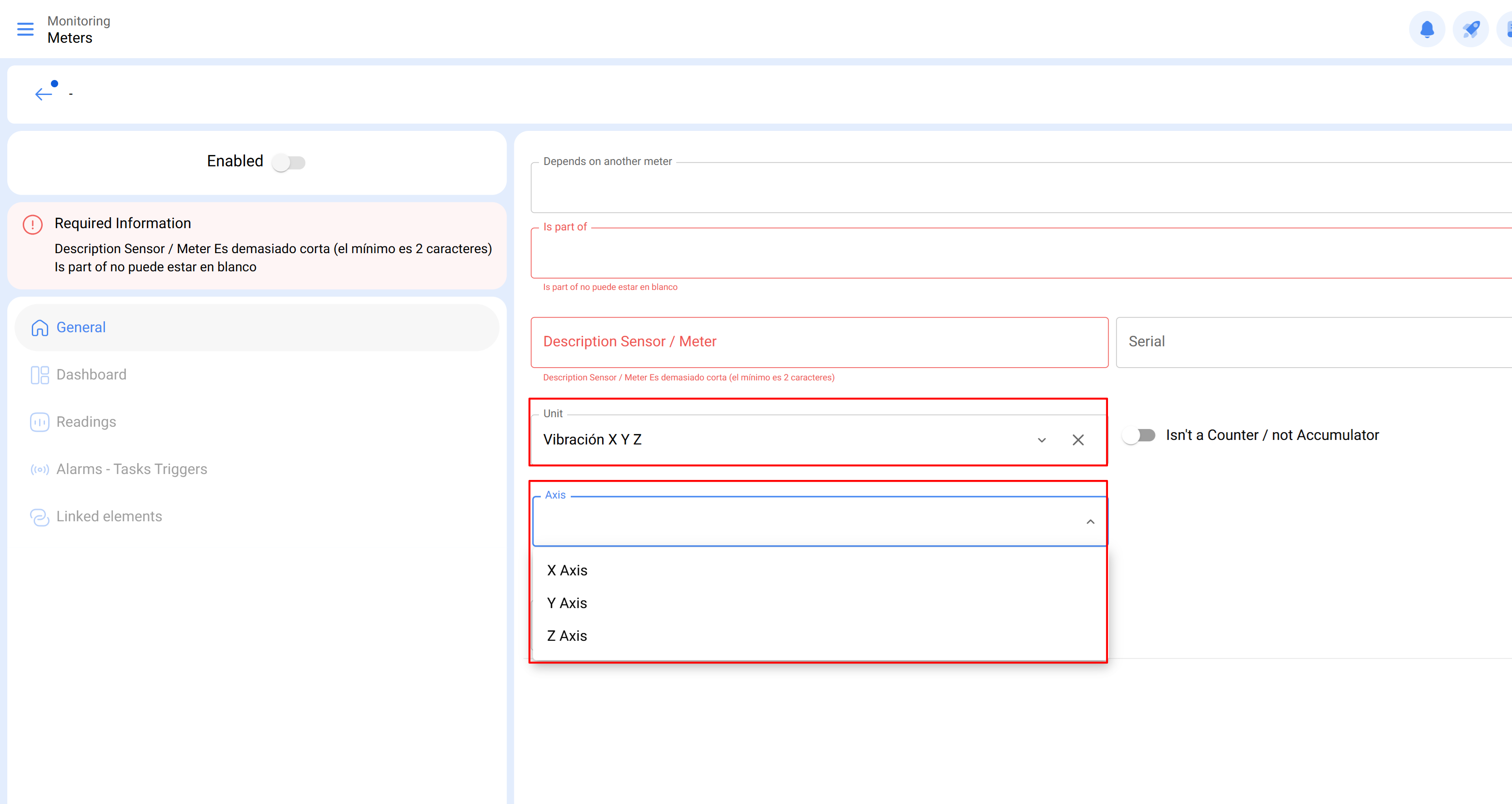

Al crear un medidor con la unidad Vibraciones, el sistema solicita definir el eje que representa el medidor.

Una vez configurado, el medidor queda vinculado a ese eje para el activo correspondiente. Un mismo activo puede tener asociados entre uno y tres medidores de vibración, uno por cada eje, según las necesidades del análisis:

• Un medidor (un solo eje)
• Dos medidores (dos ejes)
• Tres medidores (análisis triaxial completo: X, Y y Z)

Cada medidor opera de forma independiente, con su propio historial de lecturas, configuración de umbrales y recepción de señal — ya sea mediante registro manual o a través de un dispositivo Fracttal Sense (hub IoT) vinculado.

Análisis de vibraciones en el activo

Cuando un activo tiene al menos un medidor de vibraciones asociado, el sistema habilita automáticamente un nuevo espacio de análisis dentro del módulo Salud del Activo.

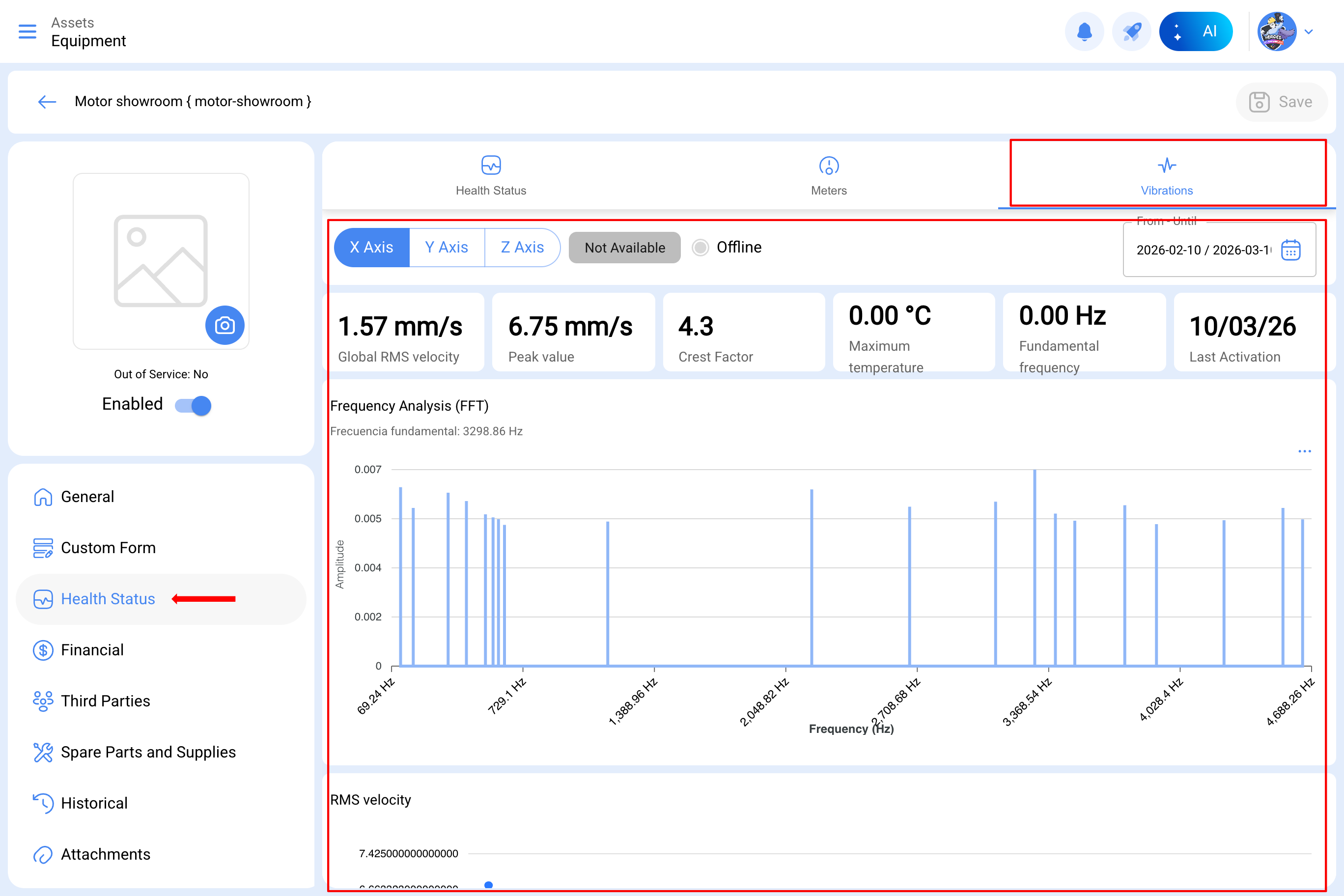

• Salud del Activo → Vibraciones

Análisis de vibraciones por ejes

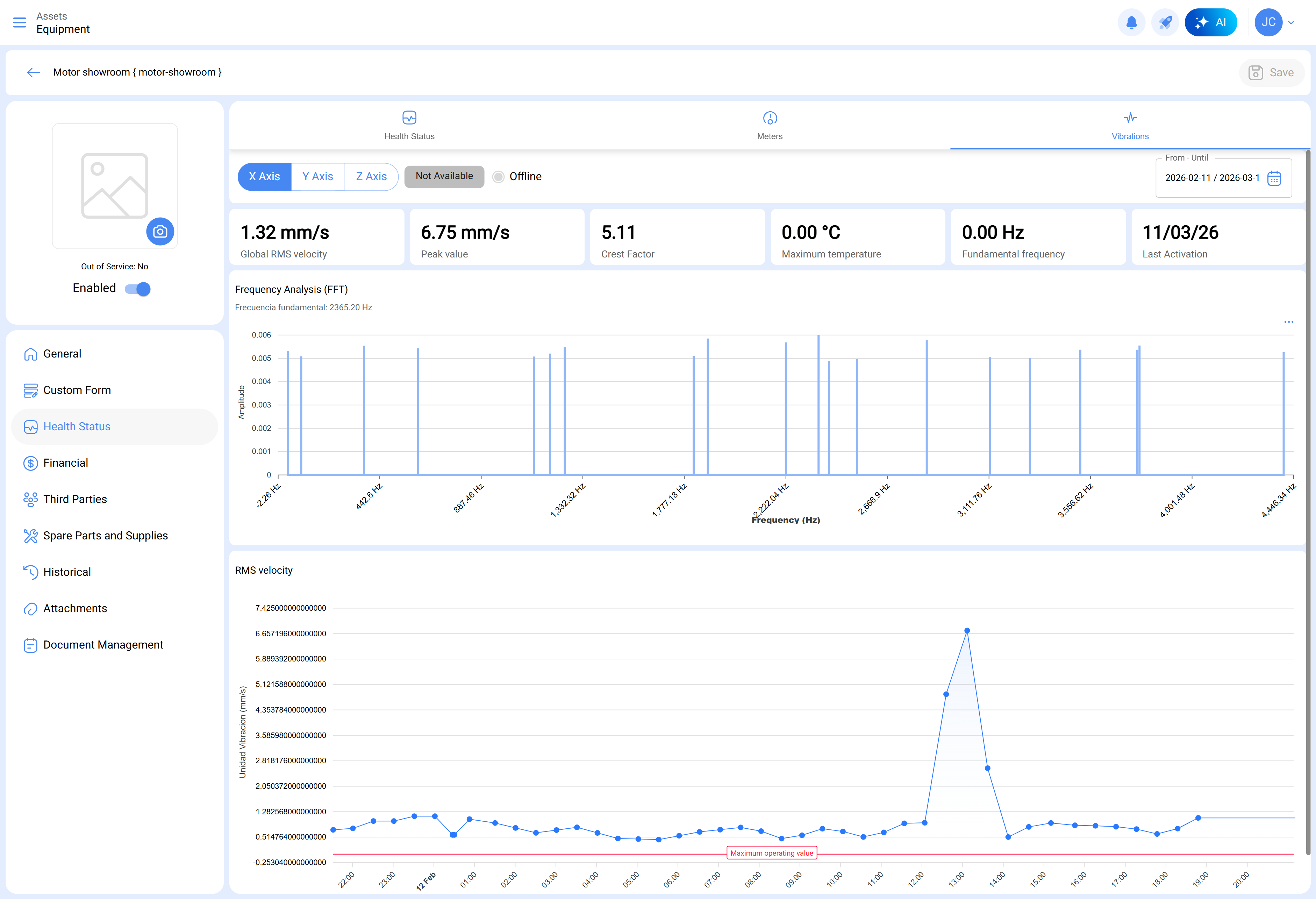

En el dashboard de Vibraciones, el sistema identifica automáticamente los medidores de vibraciones asociados al activo y organiza la información según el eje correspondiente.

Aunque cada medidor funcione de manera independiente, la información se presenta de forma consolidada para facilitar el análisis.

Los datos se agrupan por eje:

• X

• Y

• Z

Esto permite evaluar el comportamiento vibracional del activo considerando simultáneamente los distintos ejes de medición.

• Eje X

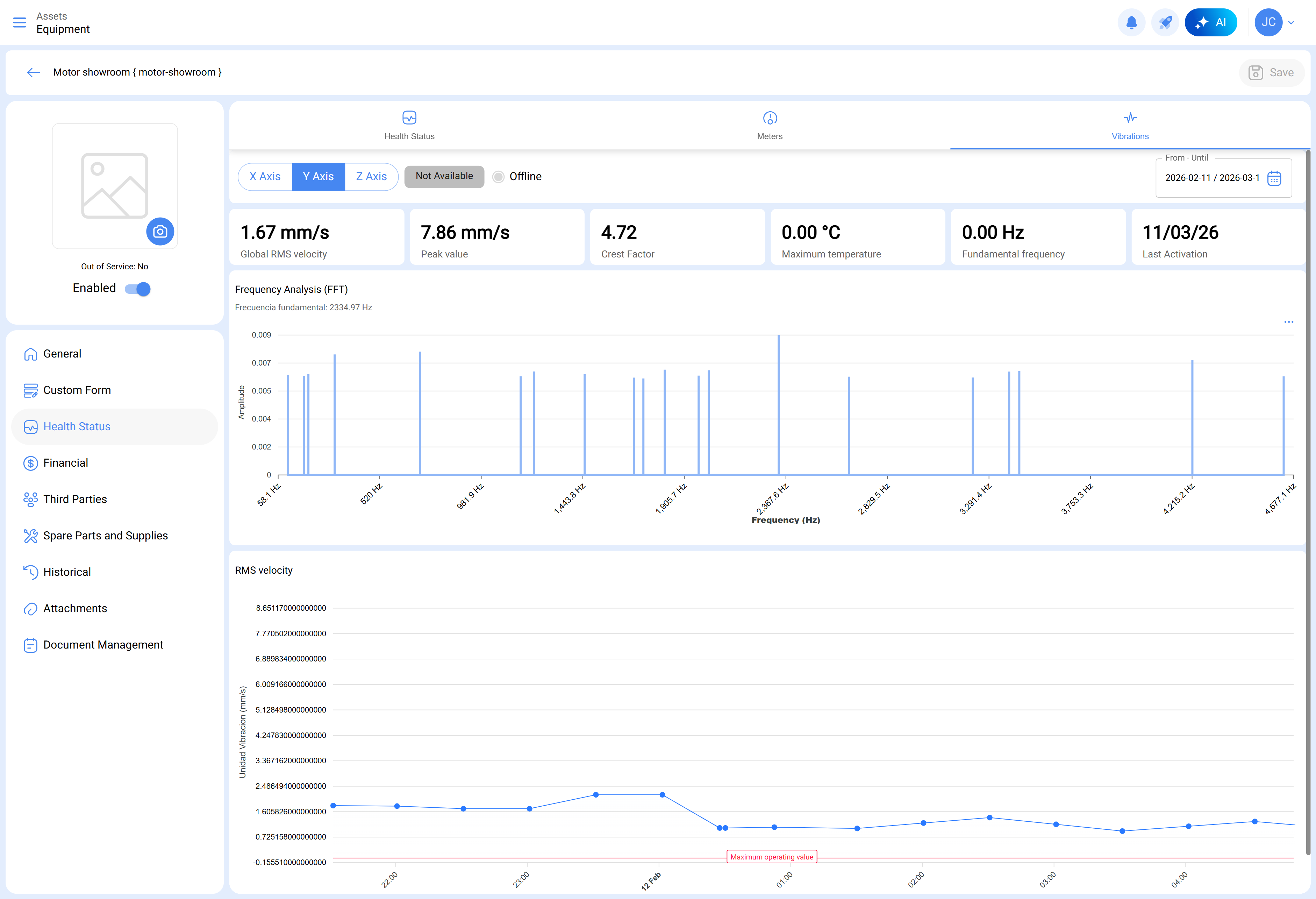

• Eje Y

• Eje Z

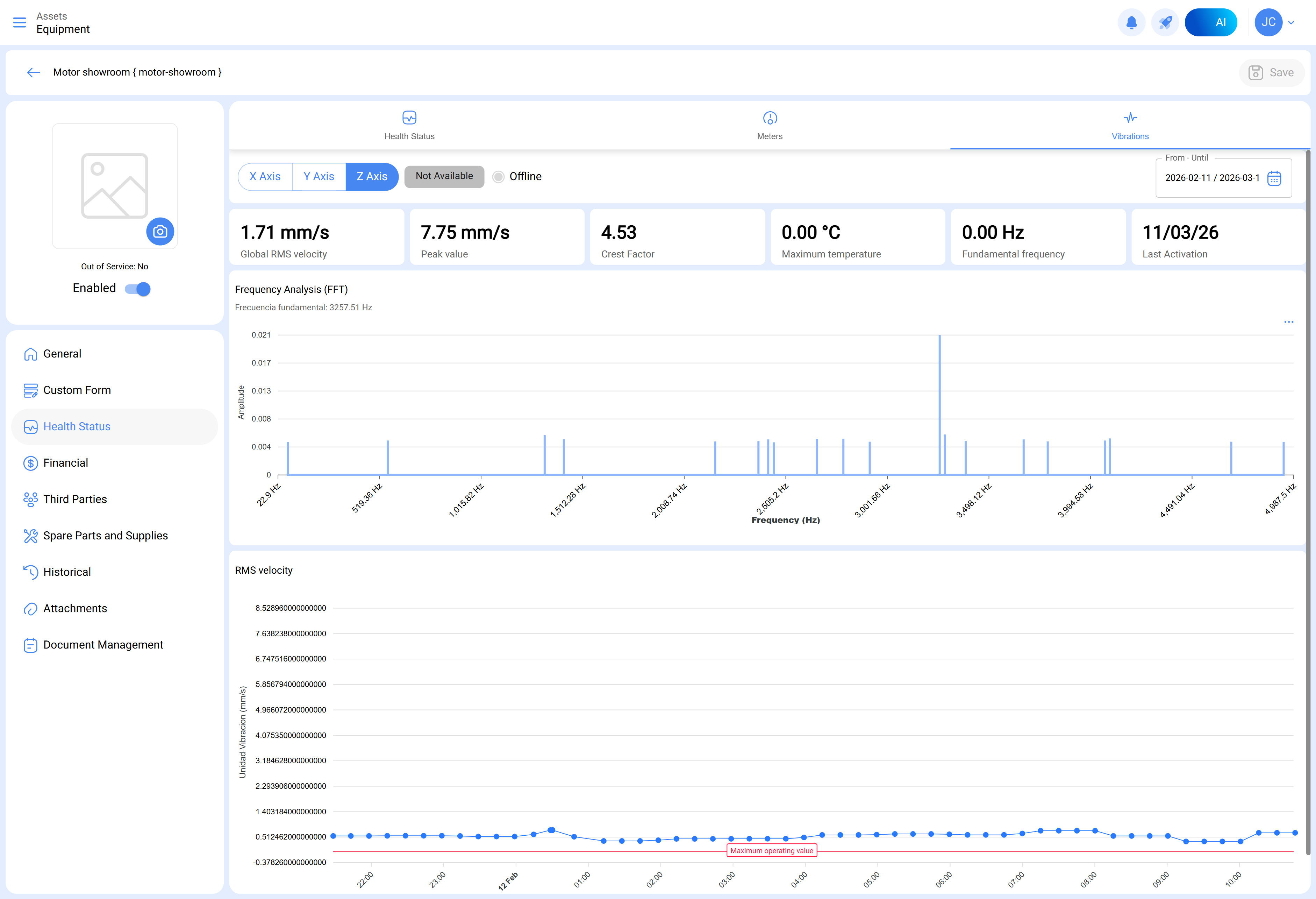

Desde este dashboard es posible visualizar y analizar toda la información relacionada con las vibraciones del activo.

Para que el sistema pueda calcular los umbrales de severidad según la norma ISO 10816, cada medidor de vibración debe tener configurados sus datos técnicos de máquina.  Sin esta información, el sistema no puede determinar la zona ISO (A, B, C o D) ni calcular el nivel de severidad del activo.

Para configurar los datos técnicos, acceder al medidor correspondiente dentro del Activo > Salud del activo y completar la sección de datos técnicos.

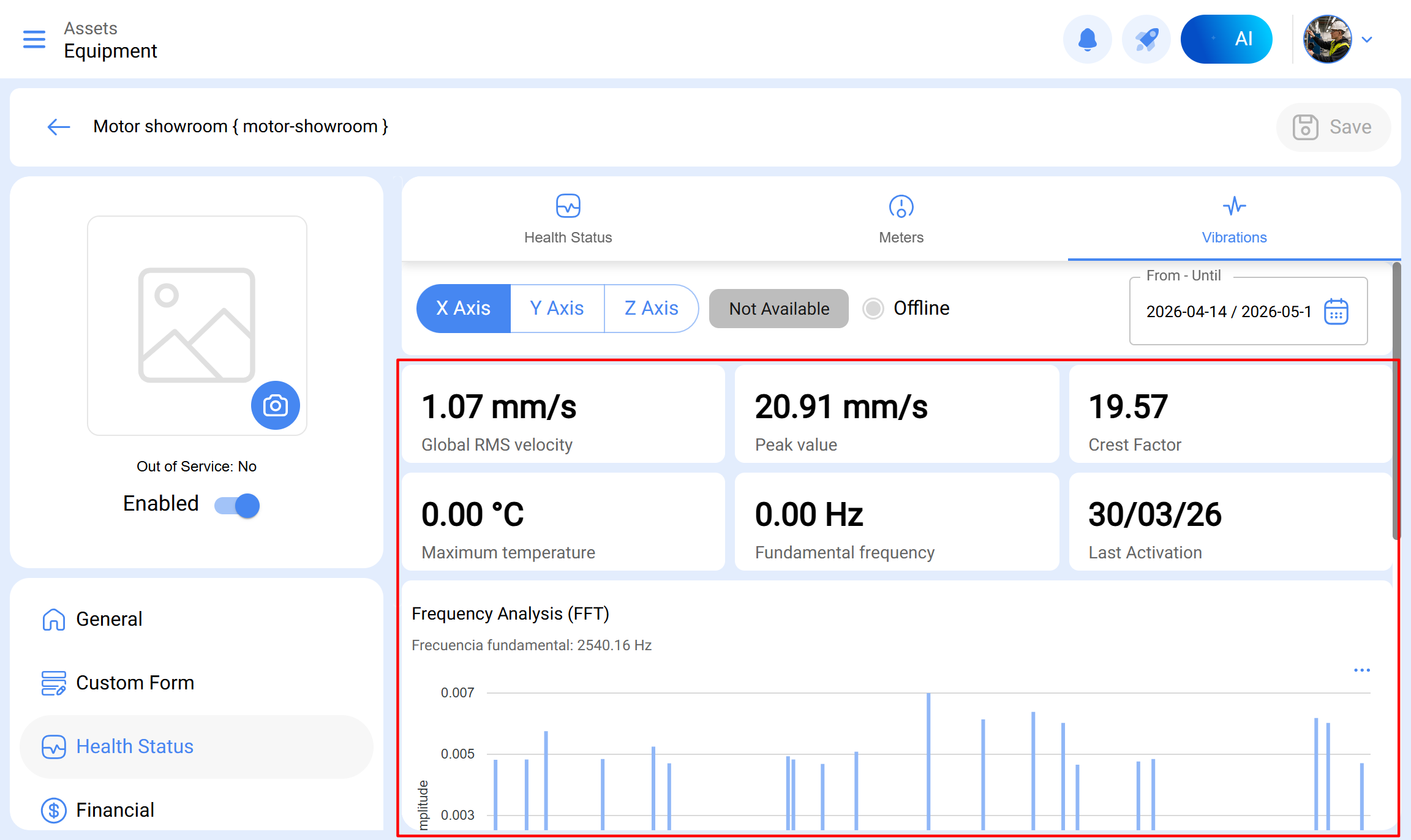

Métricas disponibles por eje:

Para cada eje con datos registrados, el sistema calcula y presenta las siguientes métricas:
