O cartão agrupado é um widget de Business Intelligence que consolida num único cartão o estado de múltiplos medidores de um ou vários ativos, com intervalos de cor e etiquetas configuráveis por medidor. Este widget permite consolidar numa única vista o monitoramento de vários medidores relacionados, sem necessidade de criar um cartão independente para cada um.
Como adicionar o widget cartão agrupado
A criação do widget é feita com um assistente de quatro passos: Nome, Gráfico, Dados e Intervalos.

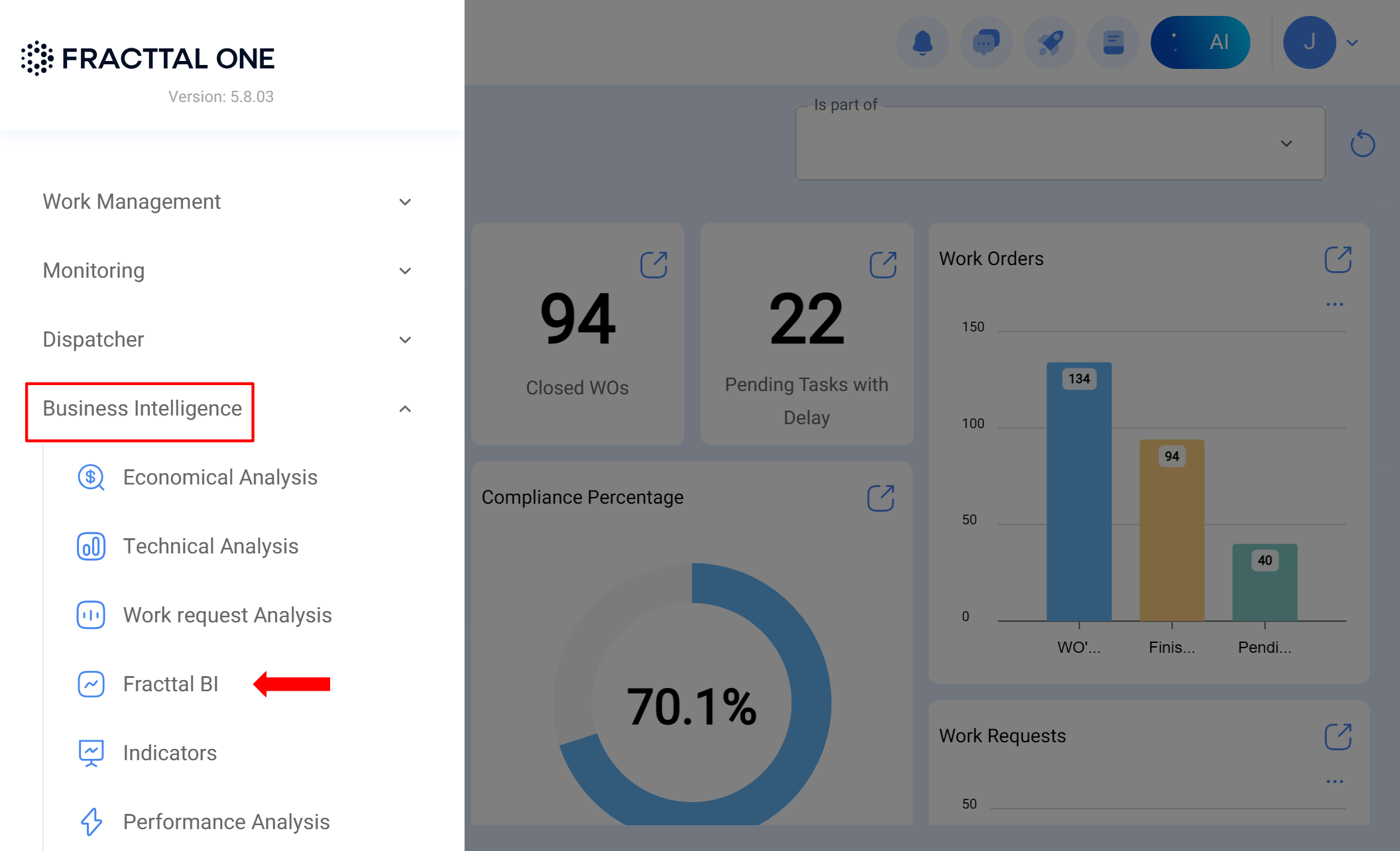

Dirija-se ao módulo Inteligência de Negócios e selecione o submódulo Fracttal BI.

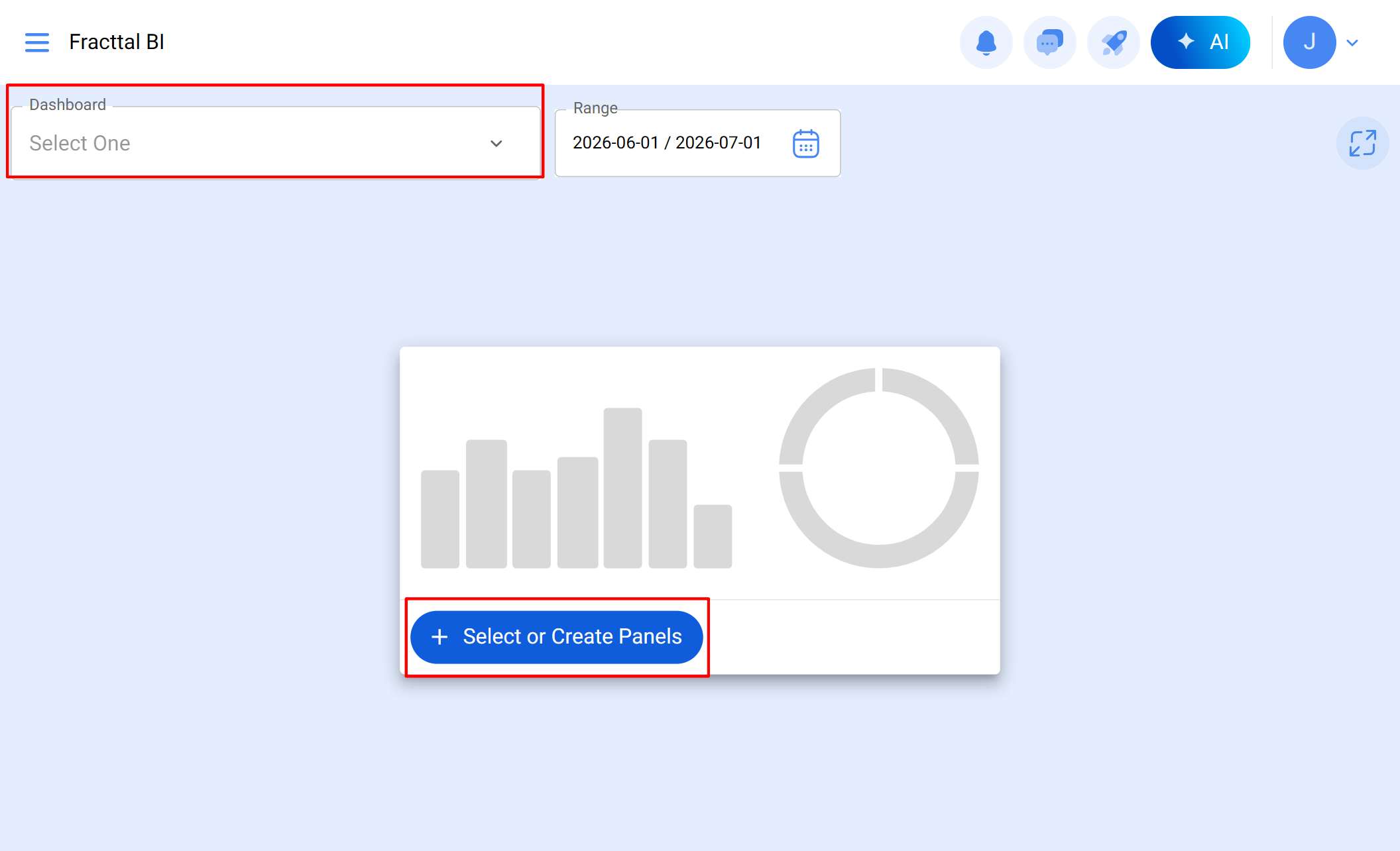

Abra o dashboard onde pretende colocar o widget e entre em modo de edição ou clique em Novo Widget.

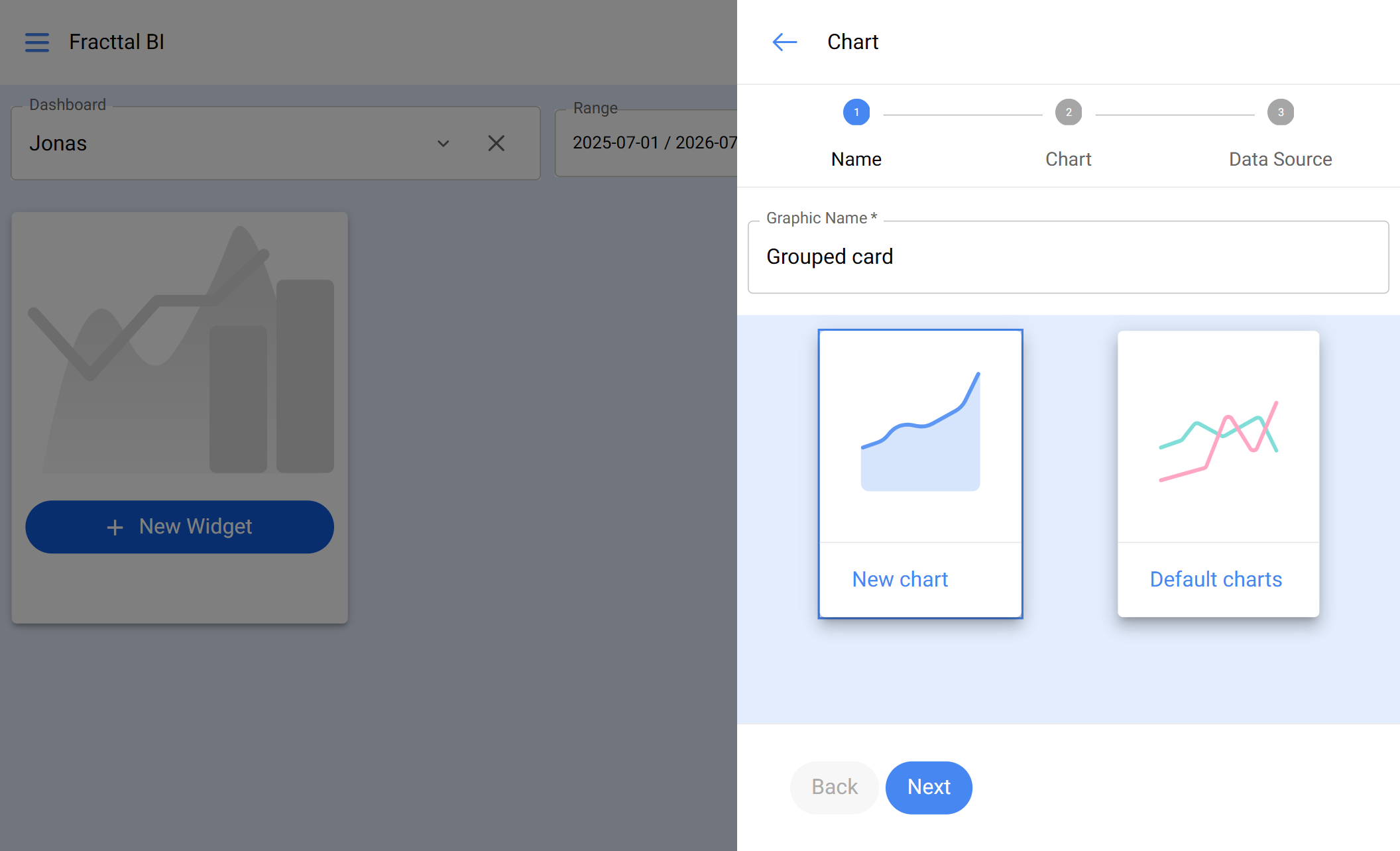

Nome: escreva o nome e selecione o tipo de widget.

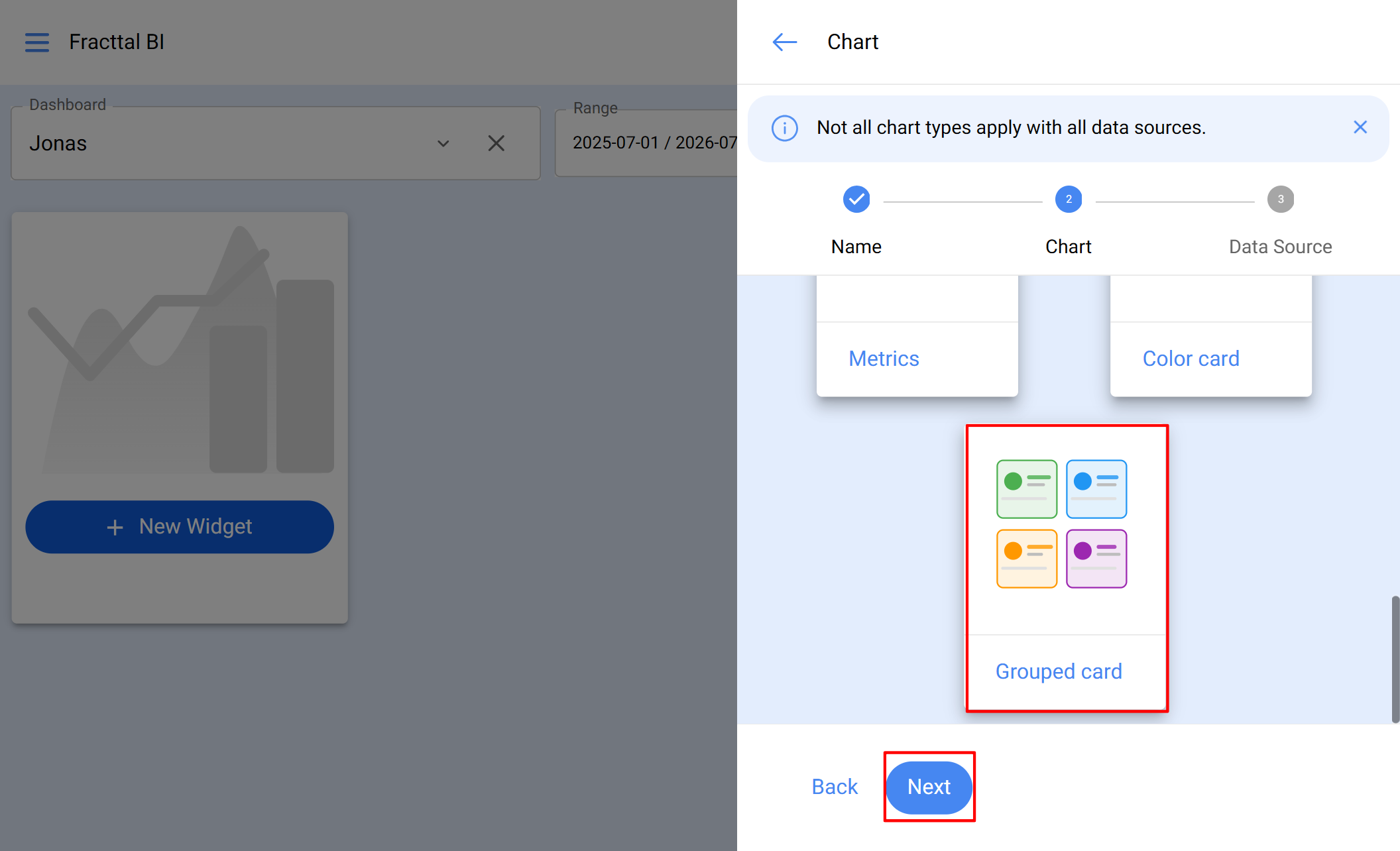

Gráfico: selecione o tipo de widget cartão agrupado e continue.
- Dados: defina as métricas que o cartão mostrará:

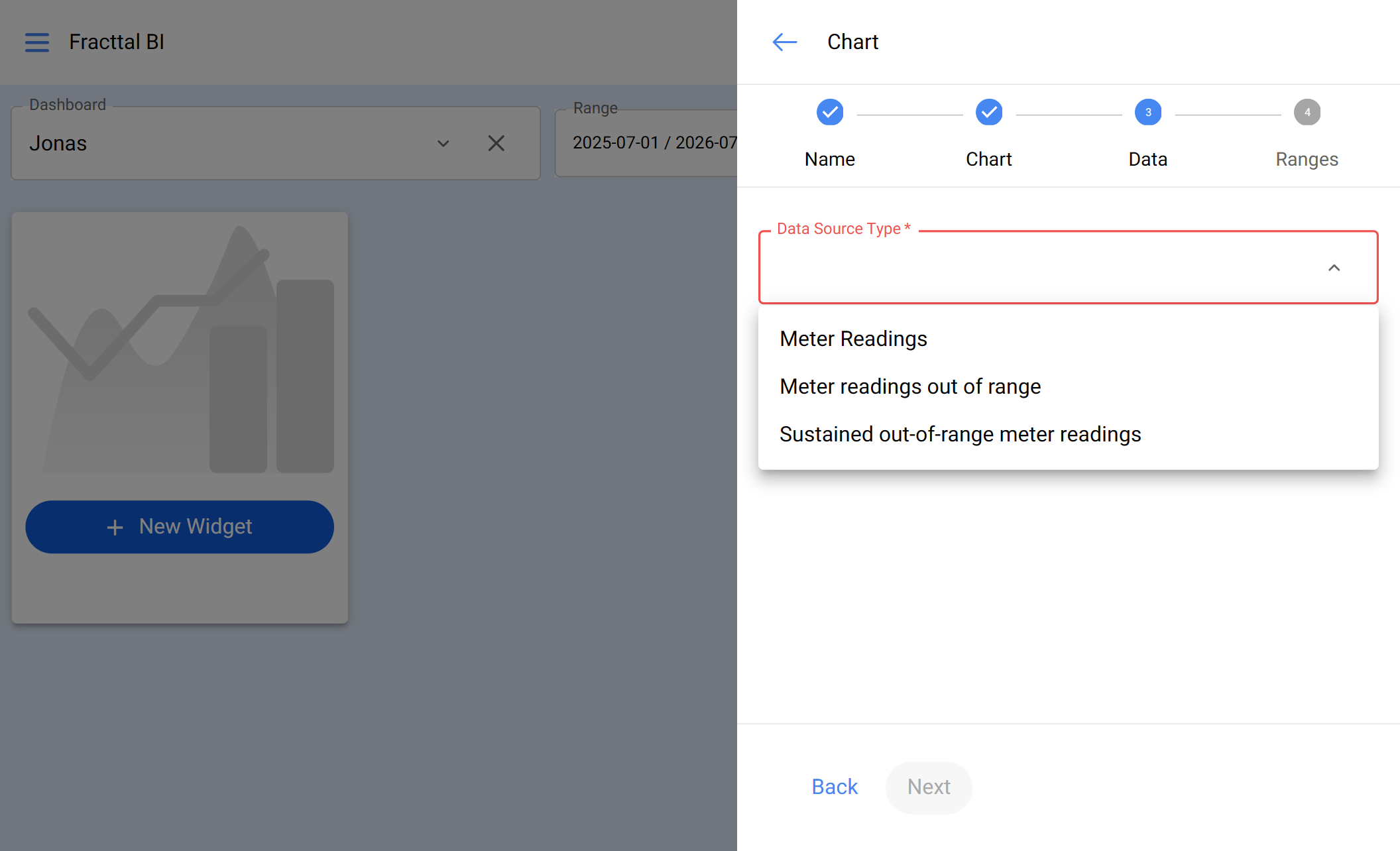

Tipo de fonte de dados: selecione a fonte sobre a qual o widget será construído.
- Dado a visualizar: selecione o dado ou a leitura que será mostrada.
- Ativo: selecione o ativo associado.

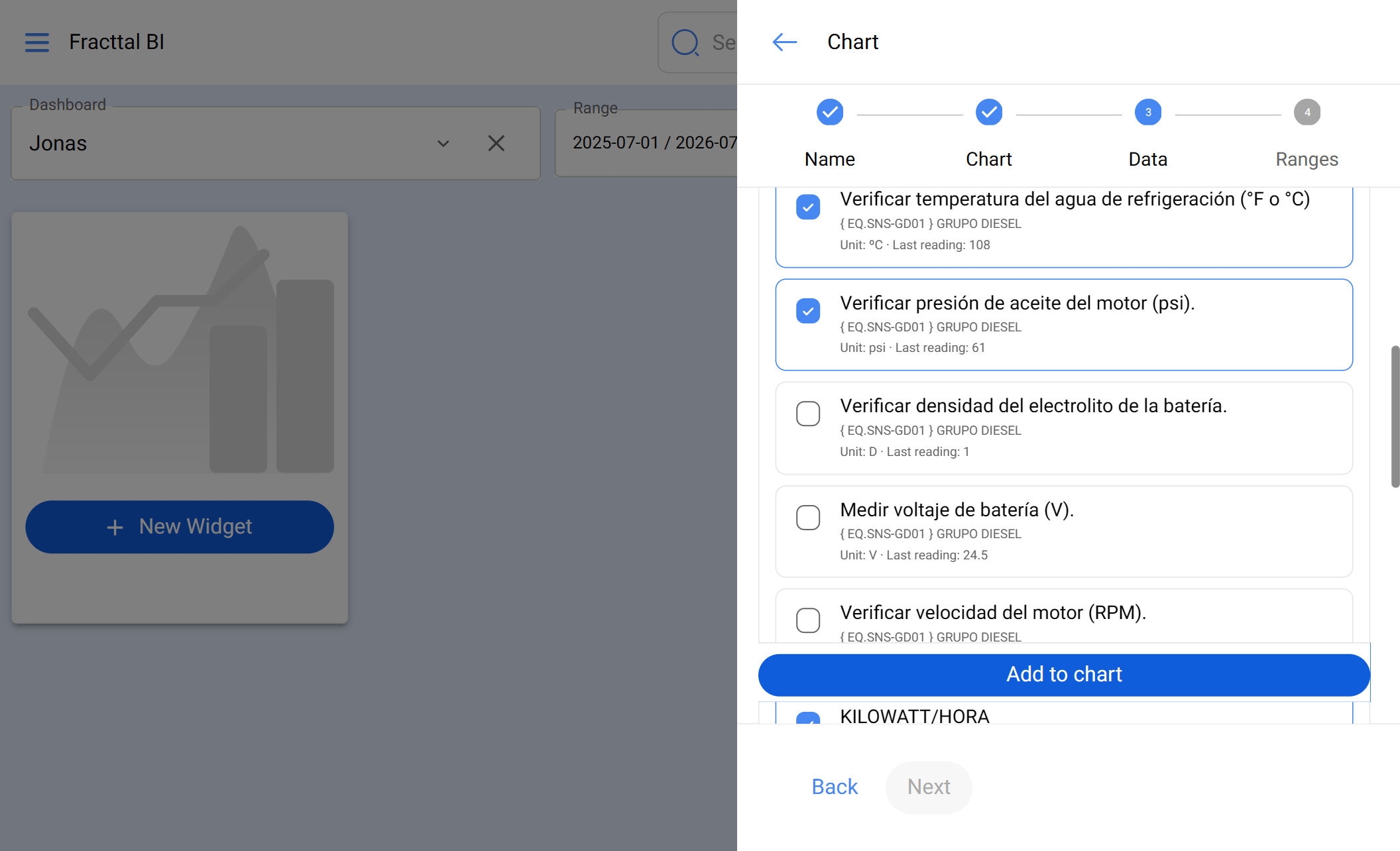

Em seguida, na lista de medidores disponíveis, marque a caixa de cada medidor que fará parte da visualização e clique em Adicionar.

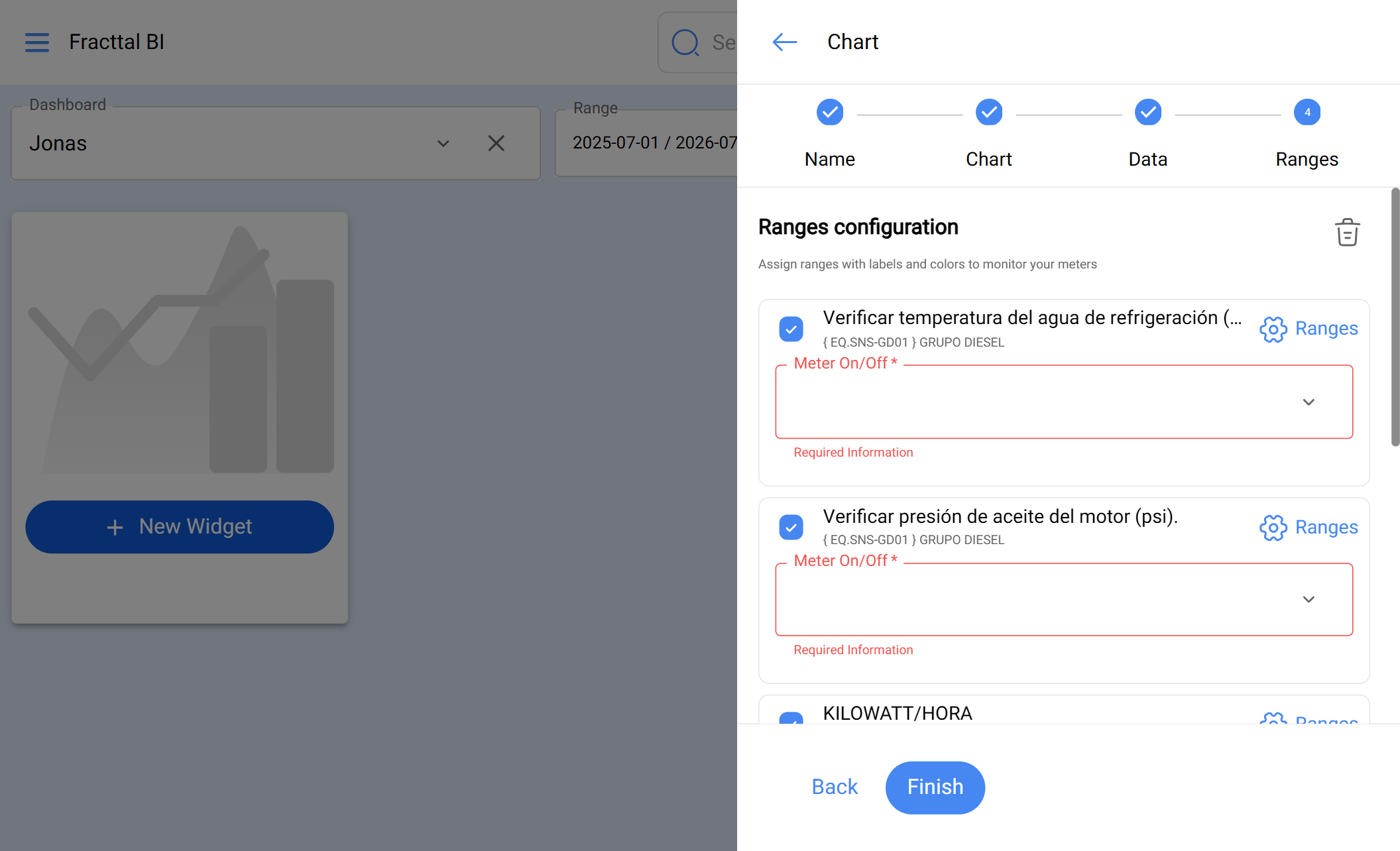

- Intervalos: personalize os cartões atribuindo intervalos de valor com etiquetas e cores. Para cada medidor selecionado:
Preencha o campo obrigatório Medidor.

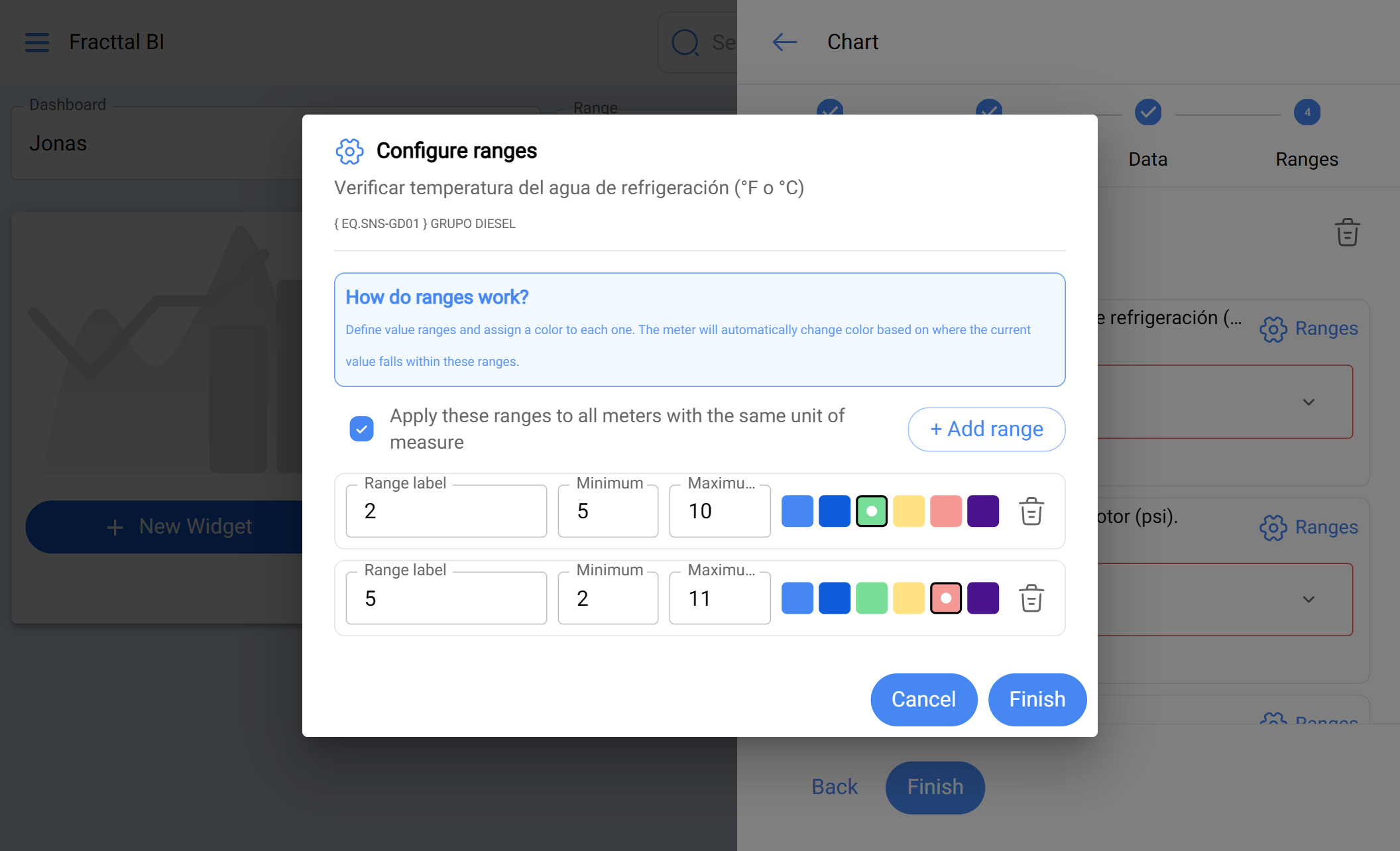

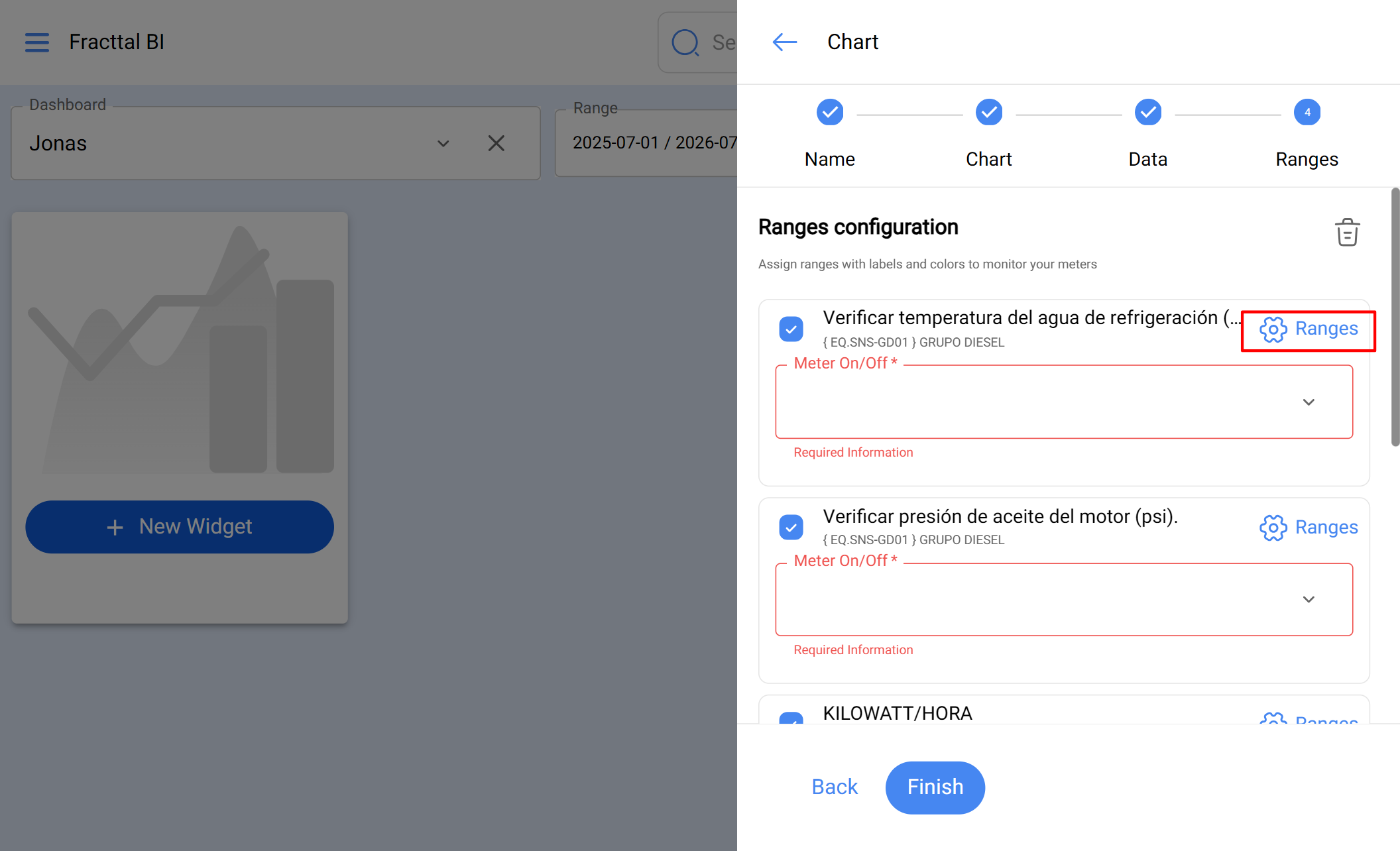

Clique em Intervalos para abrir a janela Configurar intervalos.
Clique em + Adicionar intervalo para cada intervalo que precisar e defina:
- Etiqueta do intervalo
- Mínimo e Máximo
- A cor que representará esse intervalo
(Opcional) Ative Aplicar estes intervalos a todos os medidores com a mesma unidade de medida para replicar a configuração aos demais medidores com essa unidade.
Clique em Finalizar para guardar o widget.

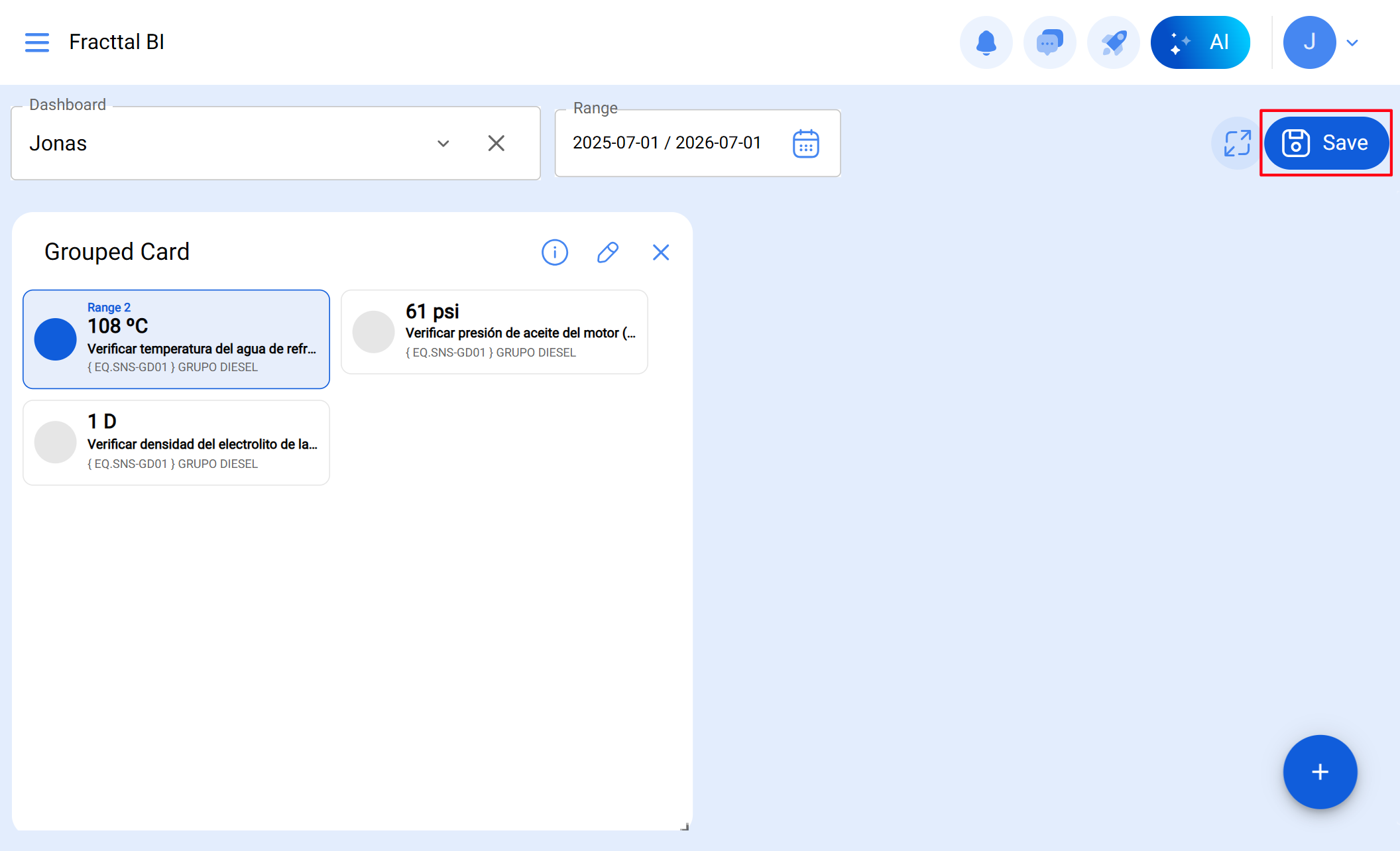

Uma vez guardado, o widget mostra um cartão para cada valor do campo de agrupação, com a métrica correspondente a cada grupo.
Cada cartão muda de cor automaticamente conforme o intervalo em que se encontra o seu valor atual.
