O cartão por agrupado é um widget de Business Intelligence que consolida em um único cartão o estado de múltiplos medidores de um ou vários ativos, com faixas de cores e etiquetas configuráveis por medidor. Este widget permite consolidar em uma única visualização o monitoramento de vários medidores relacionados, sem a necessidade de criar um cartão independente para cada um.
Como adicionar o widget cartão agrupado
A criação do widget é feita com um assistente de quatro passos: Nome, Gráfico, Dados e Faixas.

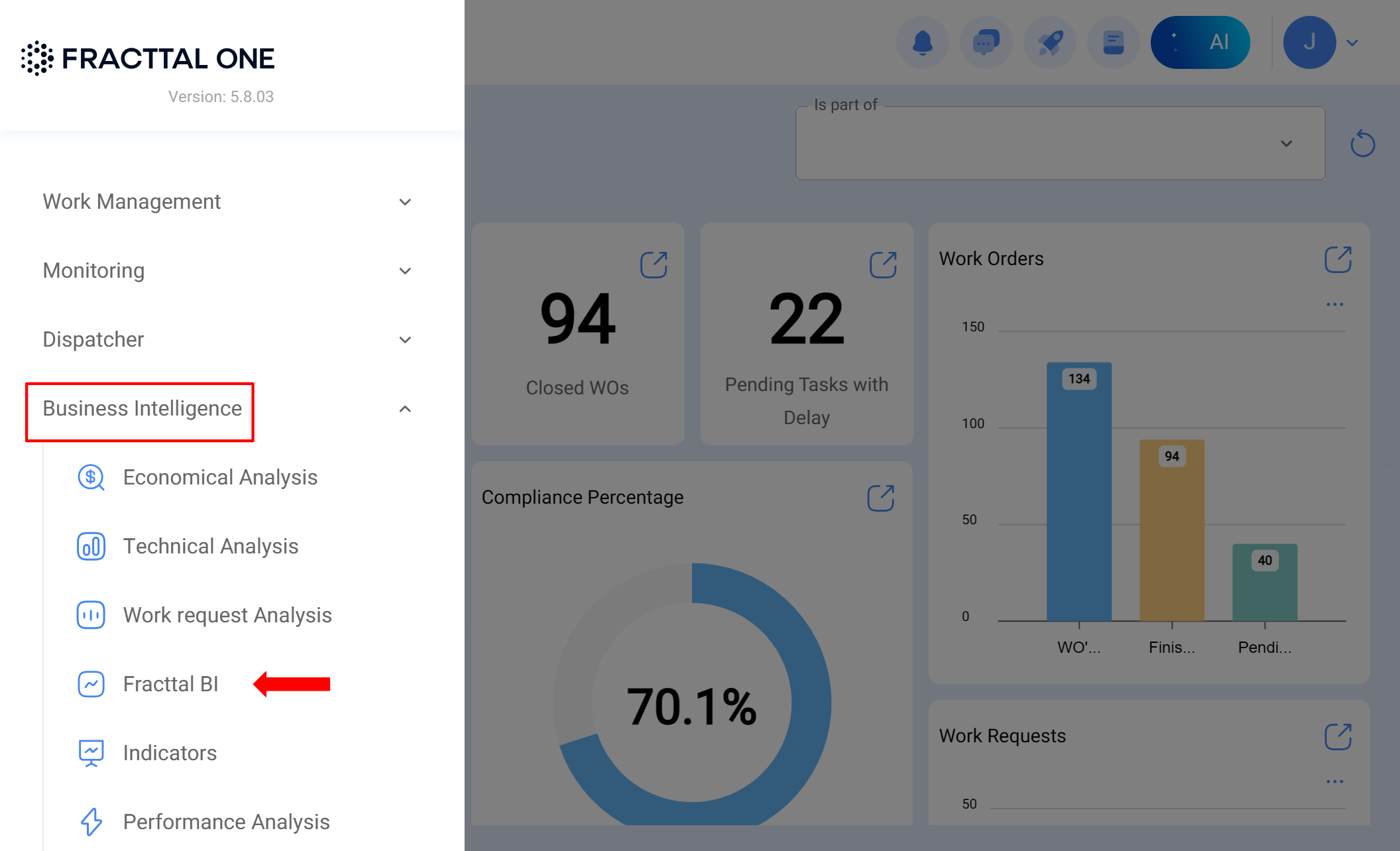

Vá para o módulo Inteligência de Negócios e selecione o submódulo Fracttal BI.

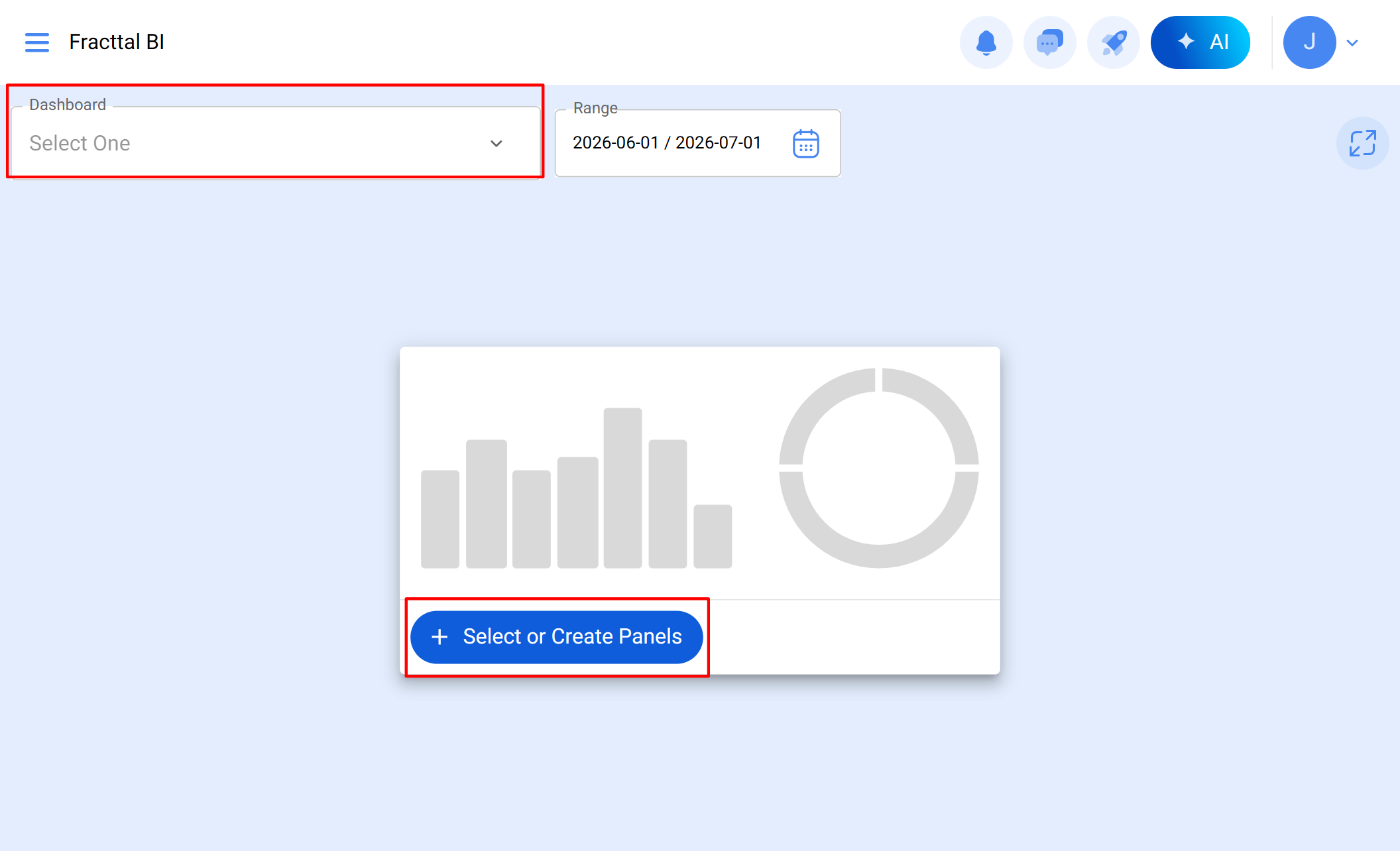

Abra o dashboard onde deseja colocar o widget e entre no modo de edição ou clique em Novo Widget.

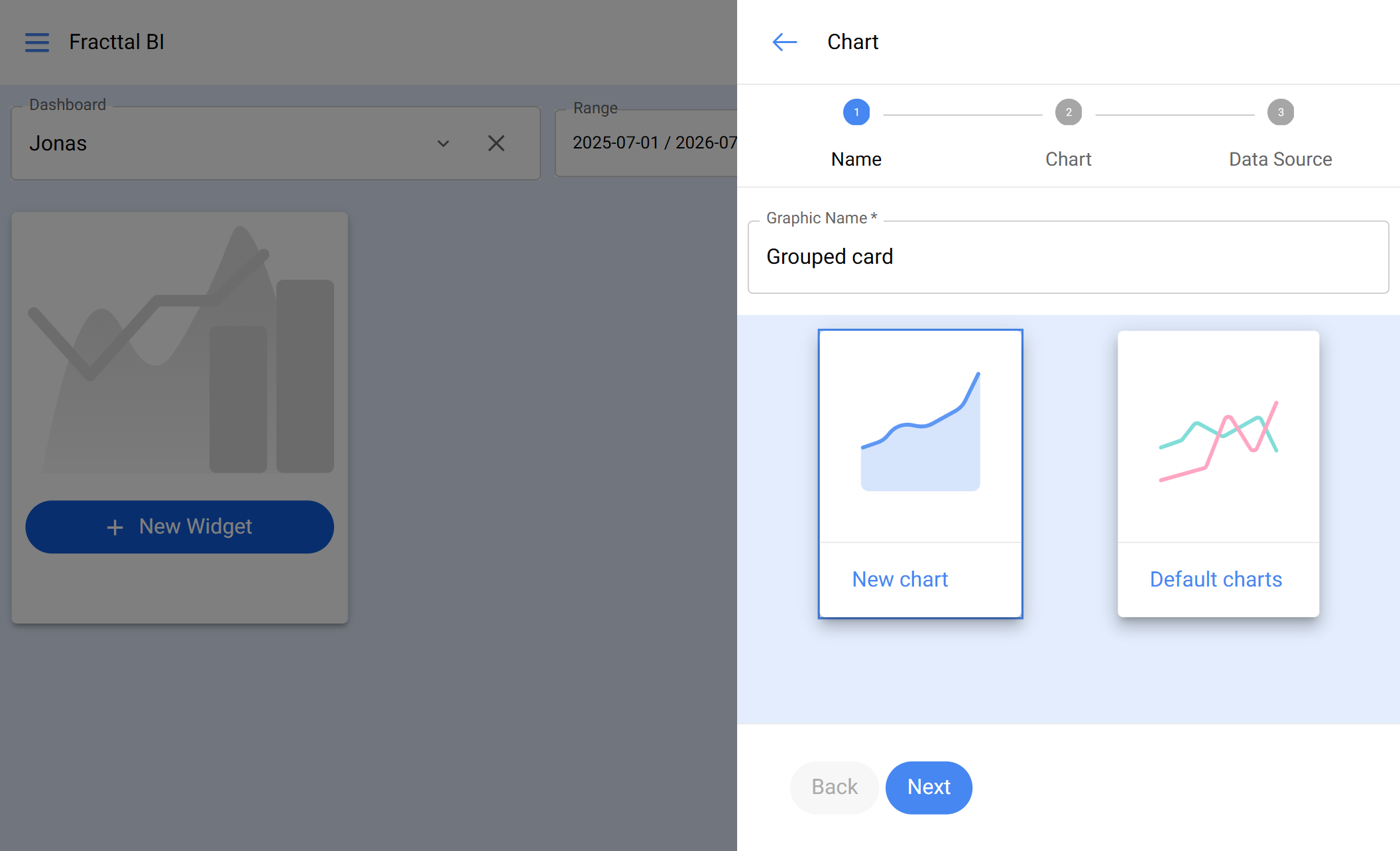

Nome: digite o nome e selecione o tipo de widget.

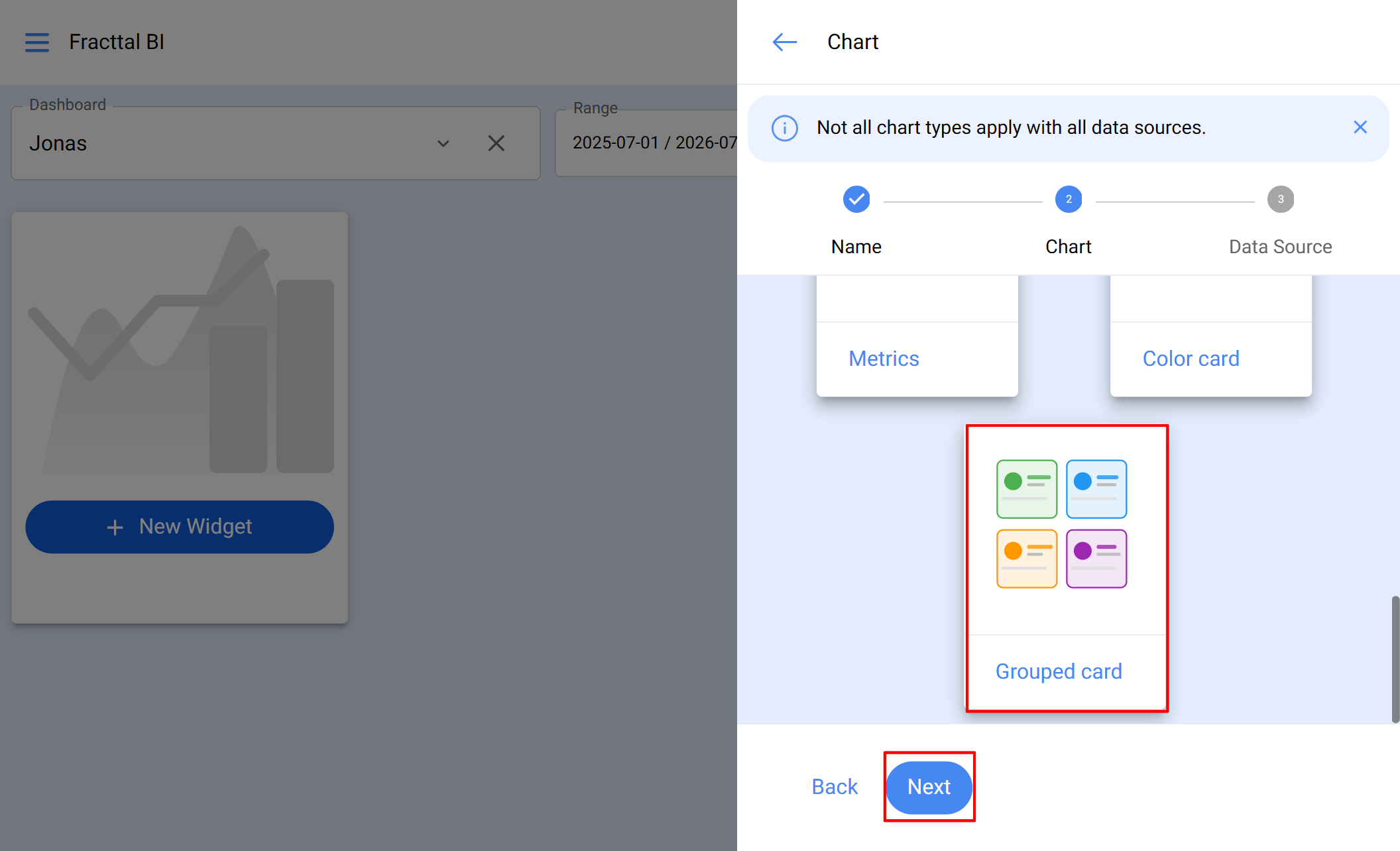

Gráfico: selecione o tipo de widget cartão agrupado e continue.
- Dados: defina as métricas que o cartão mostrará:

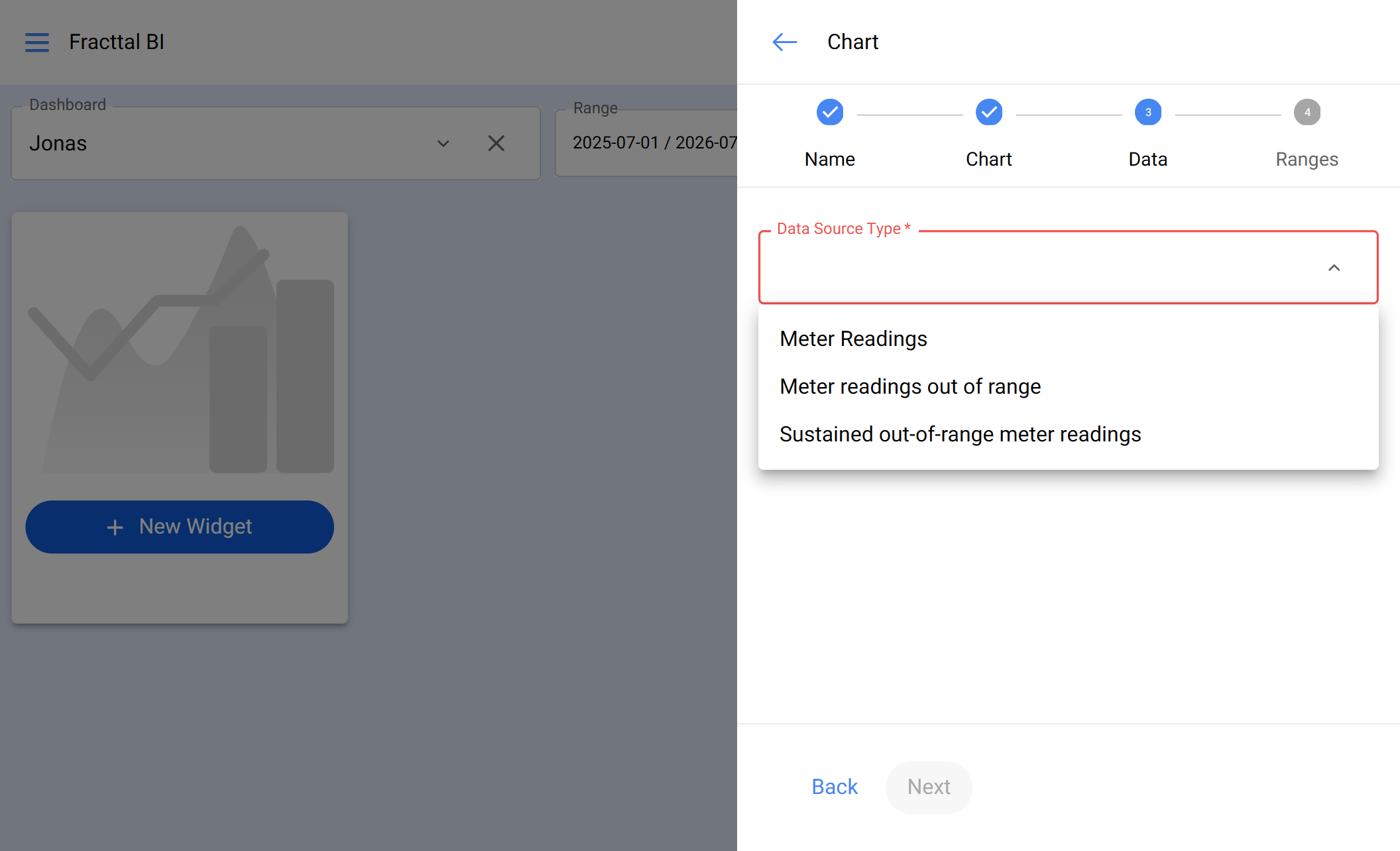

Tipo de fonte de dados: selecione a fonte sobre a qual o widget será construído.
- Dado a visualizar: selecione o dado ou a leitura que será exibida.
- Ativo: selecione o ativo associado.

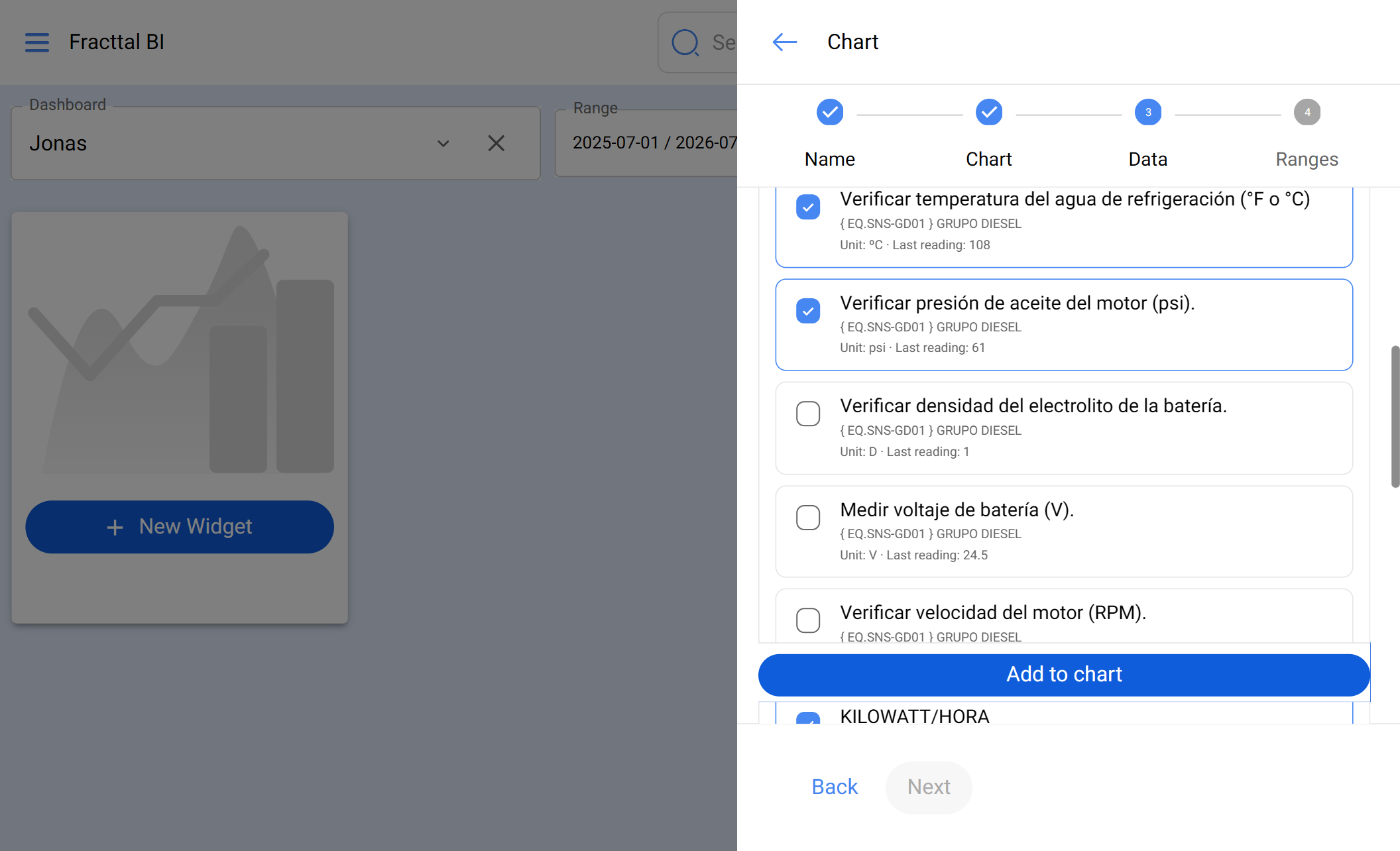

Em seguida, na lista de medidores disponíveis, marque a caixa de cada medidor que fará parte da visualização e clique em Adicionar.

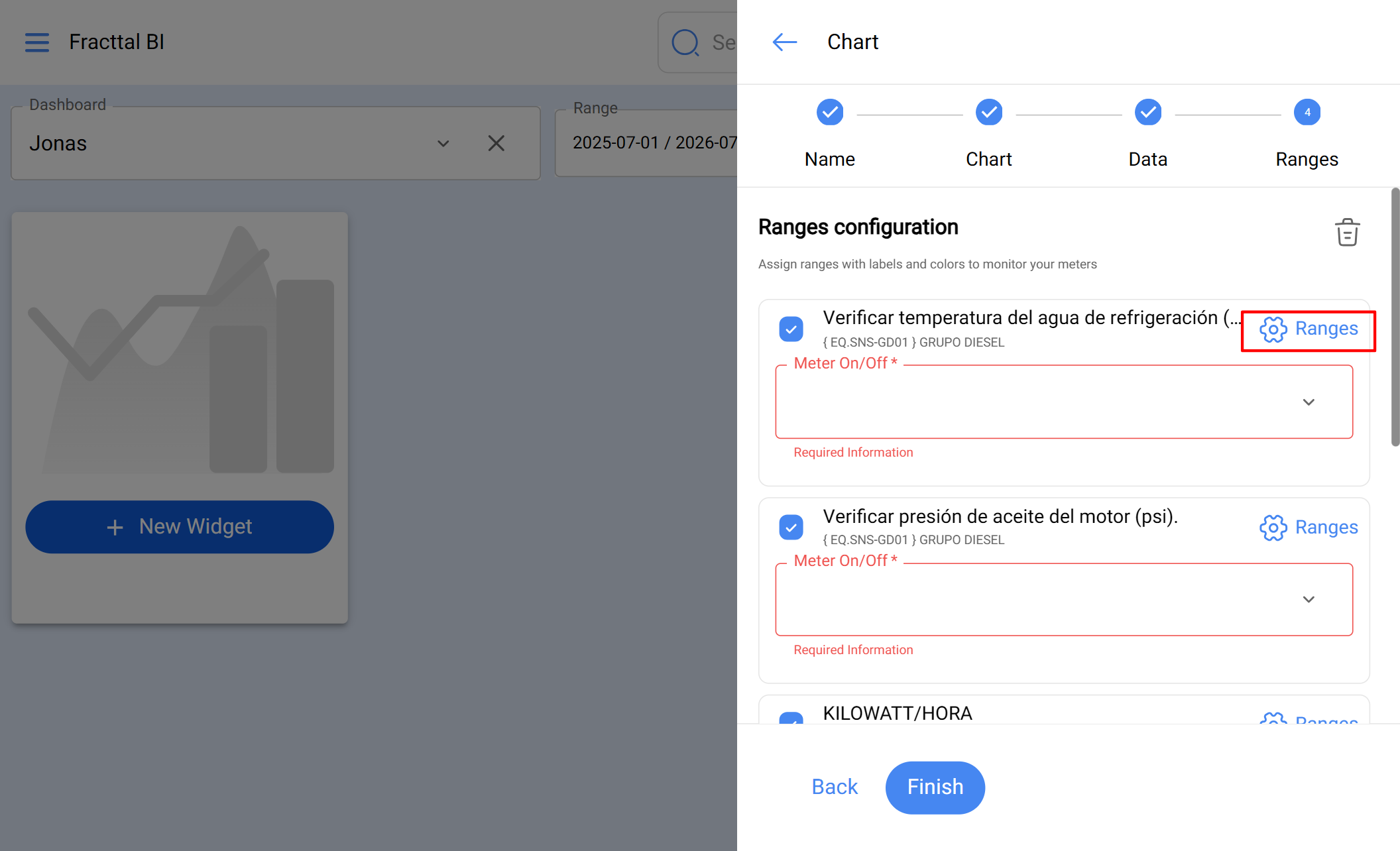

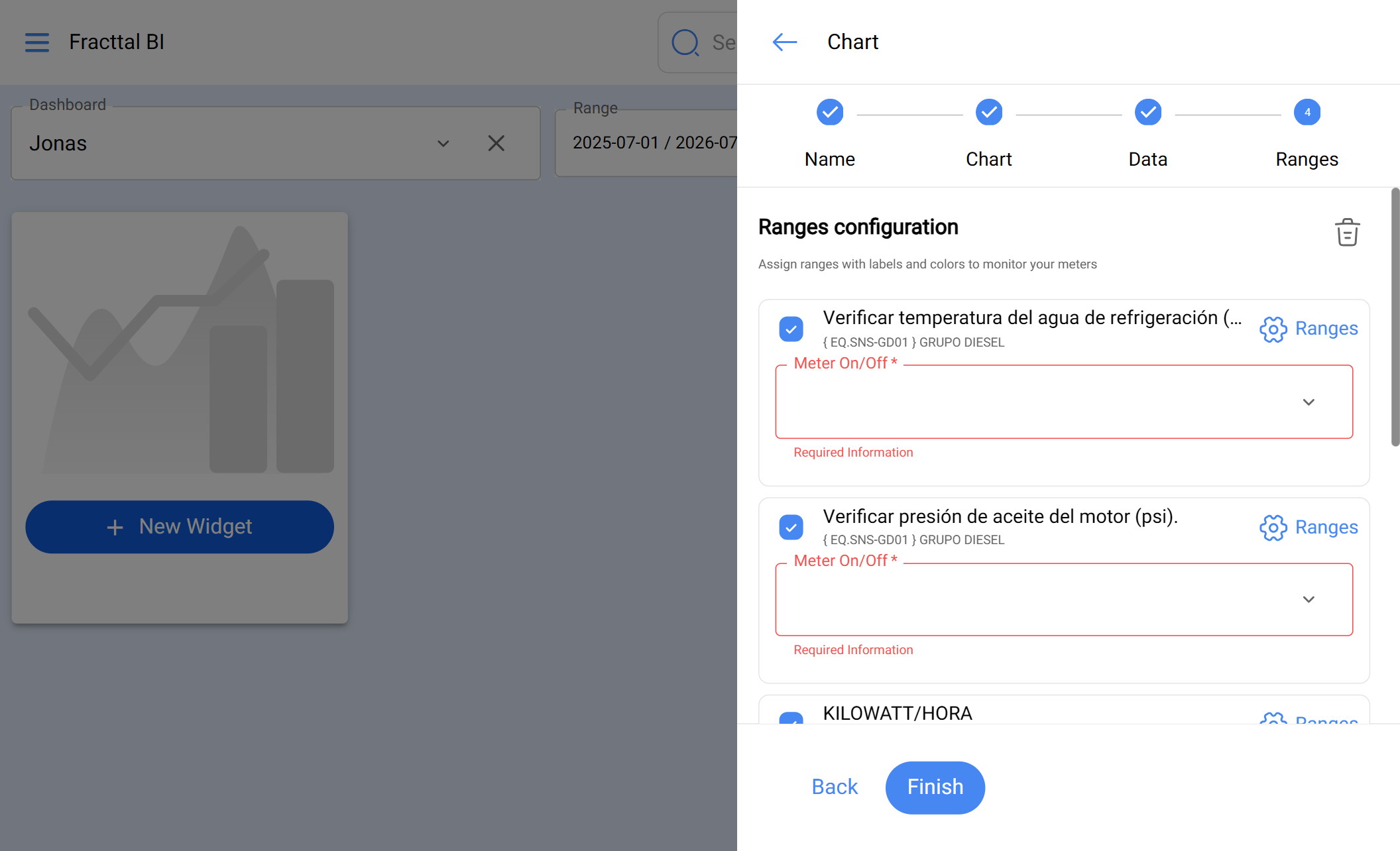

- Faixas: personalize os cartões atribuindo faixas de valor com etiquetas e cores. Para cada medidor selecionado:
Preencha o campo obrigatório Medidor.

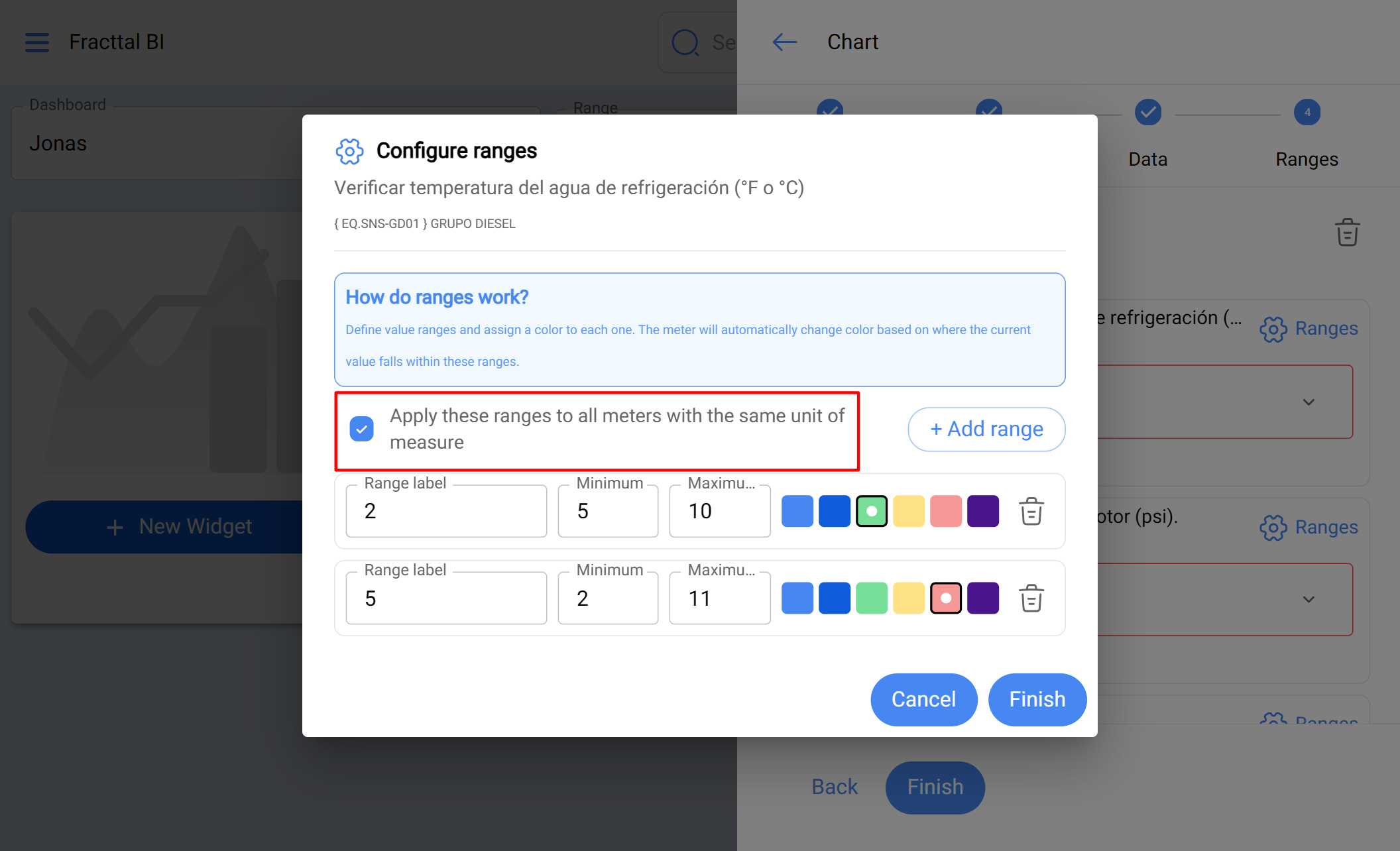

Clique em Faixas para abrir a janela Configurar faixas.
Clique em + Adicionar faixa para cada faixa que precisar e defina:
- Etiqueta da faixa
- Mínimo e Máximo
- A cor que representará essa faixa
(Opcional) Ative Aplicar estas faixas a todos os medidores com a mesma unidade de medida para replicar a configuração para os demais medidores com essa unidade.
Clique em Finalizar para salvar o widget.

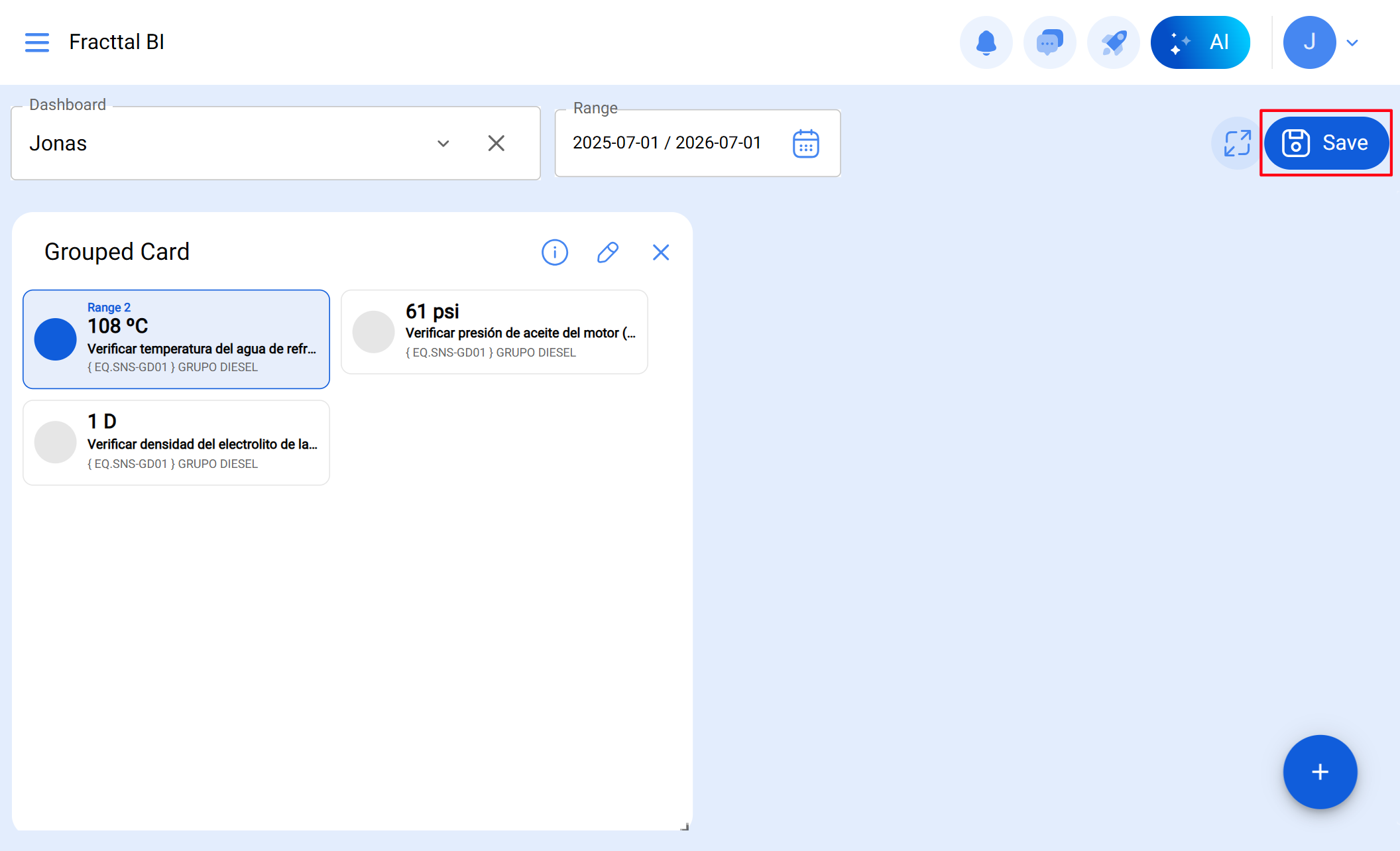

Uma vez salvo, o widget mostra um cartão para cada valor do campo de agrupamento, com a métrica correspondente a cada grupo.
Cada cartão muda de cor automaticamente conforme a faixa em que seu valor atual se encontra.
