A análise térmica no Fracttal One monitora automaticamente o comportamento da temperatura em ativos com sensores conectados. A cada leitura recebida, o sistema calcula a velocidade de variação da temperatura em uma janela deslizante de 15 minutos, avalia se essa mudança se mantém no tempo e a compara com os limites configurados no medidor. O resultado é visualizado no dashboard Temperatura, dentro de Saúde do Ativo, na ficha de cada ativo.
O limite inferior e o limite superior de temperatura devem estar definidos no medidor para que a análise funcione. Sem esses valores, o dashboard não mostra dados e não são gerados alertas.
Requisitos prévios
Para que a análise térmica funcione corretamente, verifique se as seguintes condições são atendidas:
O medidor deve ser do tipo não acumulador. Medidores que registram valores acumulativos (horas, quilômetros ou outras unidades de contador) não são compatíveis com a análise térmica.
O medidor deve ter configurados o Limite Inferior e o Limite Superior de temperatura. Sem esses valores, o cálculo da porcentagem térmica não tem referência e a funcionalidade não opera.
O ativo deve contar com um sensor de temperatura vinculado e ativo no Fracttal Sense, enviando leituras normalmente.
As leituras devem chegar dentro de uma janela de 15 minutos. O sistema calcula o gradiente apenas entre leituras que estejam dentro desse intervalo de tempo. Leituras com mais de 15 minutos de separação entre si não geram cálculo de gradiente.
É necessário um mínimo de 2 leituras dentro da janela para que o gradiente comece a ser calculado. A primeira leitura registrada não gera indicadores; a análise aparece a partir da segunda.
Nota: A janela de análise se estabiliza em 5 leituras. A partir desse ponto, o sistema calcula o gradiente considerando sempre as últimas 5 leituras disponíveis dentro da janela de 15 minutos.
Configuração
1. Ativar a análise térmica no medidor

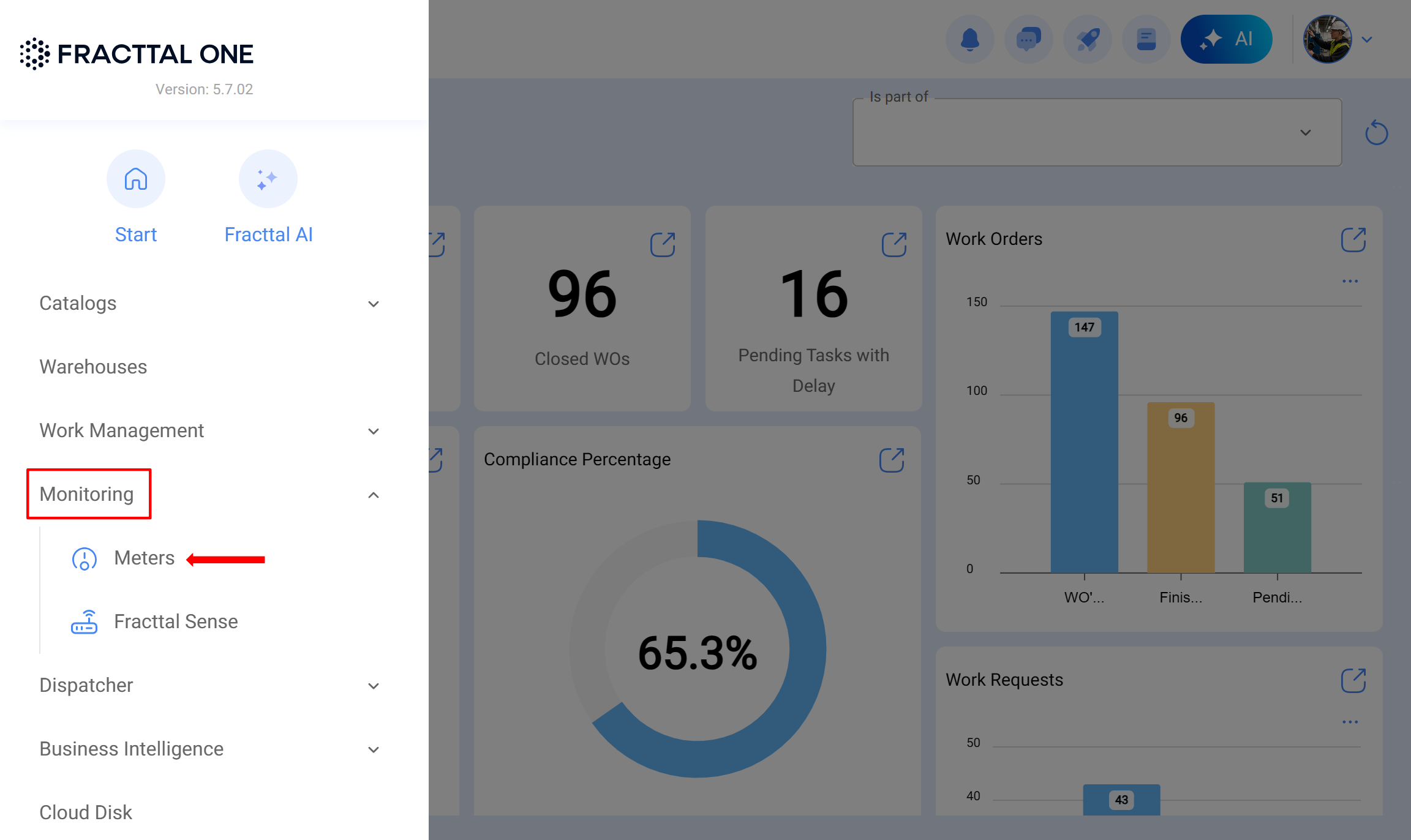

Vá para Monitoramento > Medidores.
Selecione um medidor existente ou crie um novo.

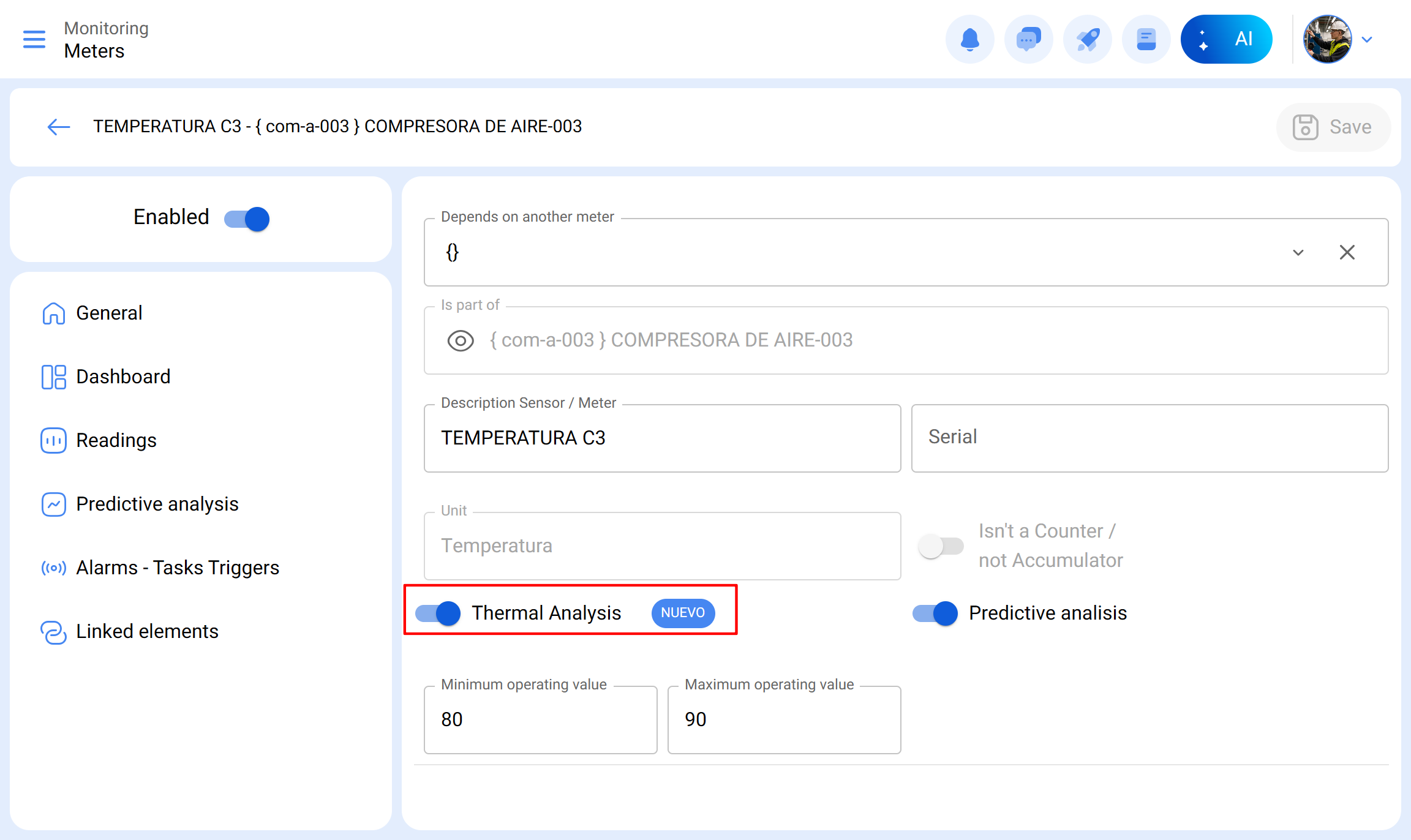

Na configuração do medidor, ative a opção Análise Térmica.

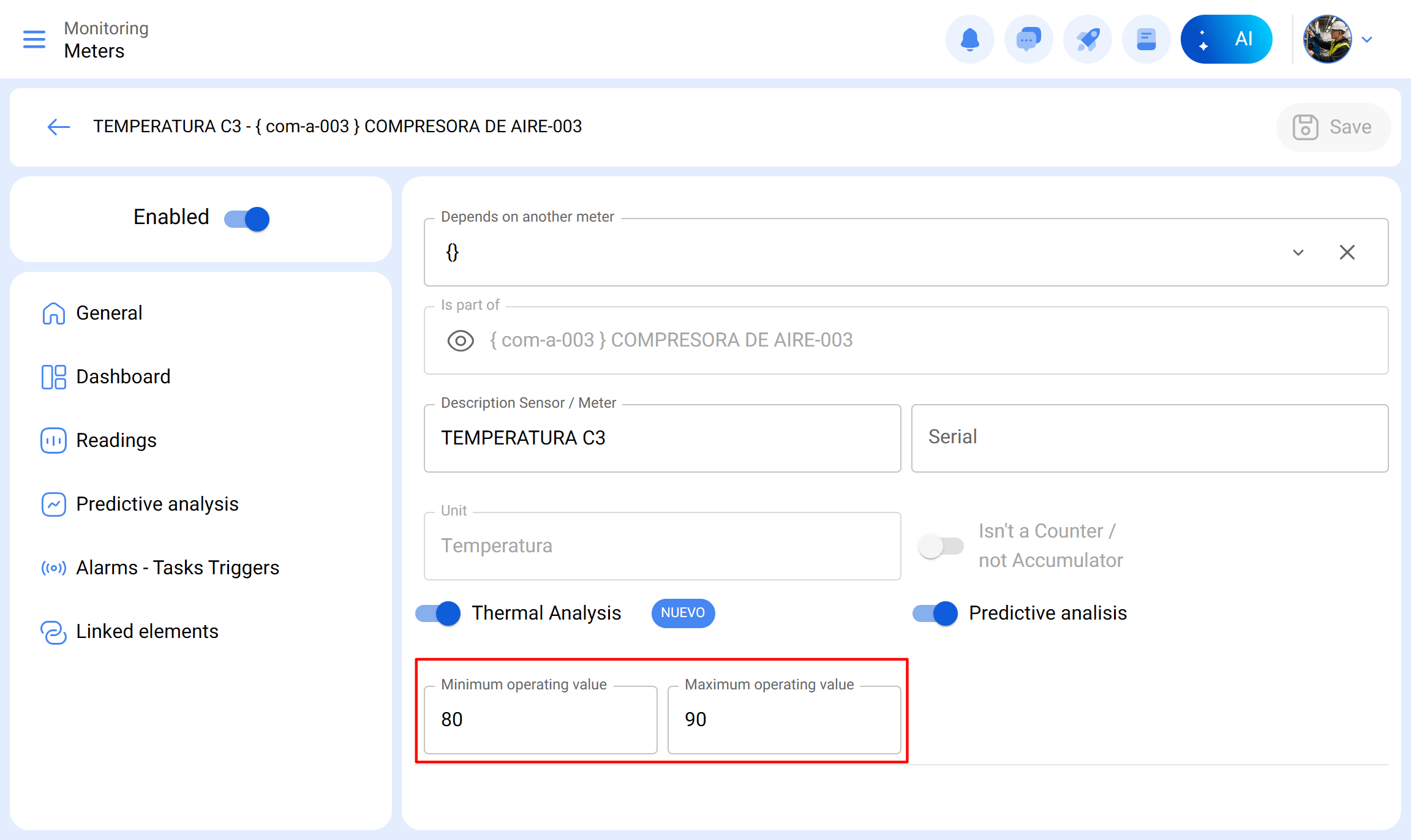

Defina o Limite Inferior e o Limite Superior de temperatura.

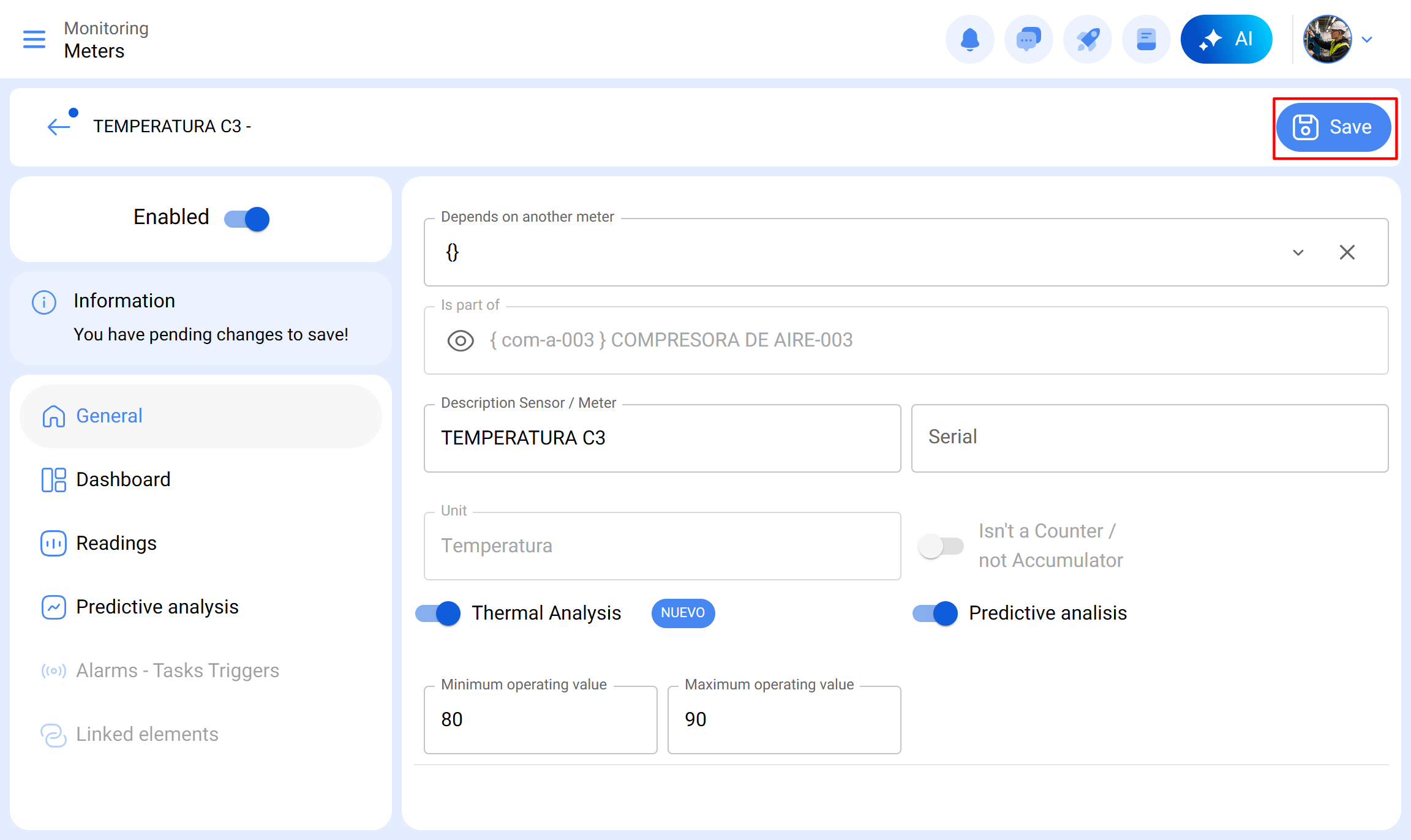

Clique em Salvar.
Uma vez salvo, o sistema começa a calcular os indicadores térmicos a cada nova leitura registrada pelo medidor.
2. Consultar o dashboard de Temperatura

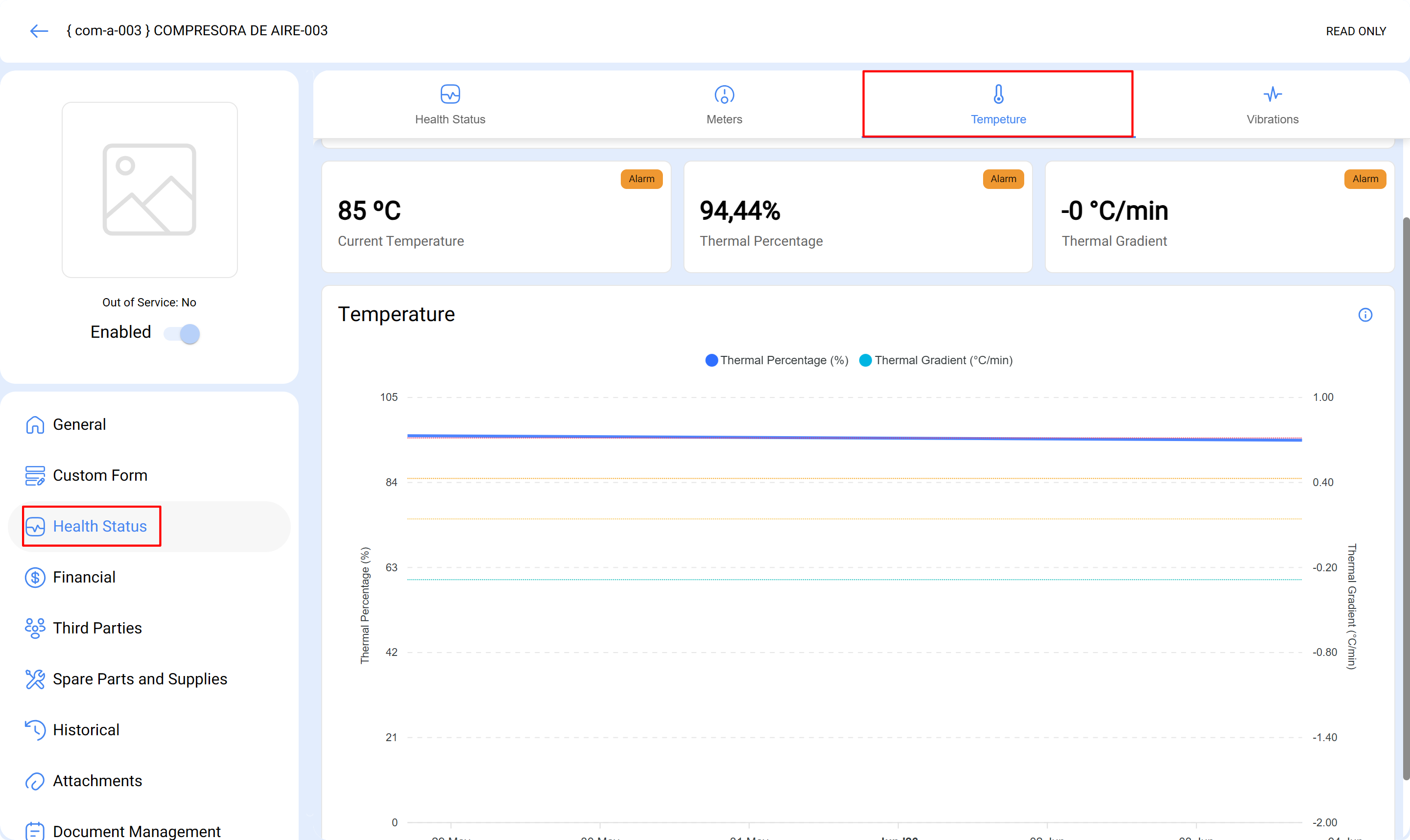

Na ficha do ativo, vá para Saúde do Ativo > Temperatura.

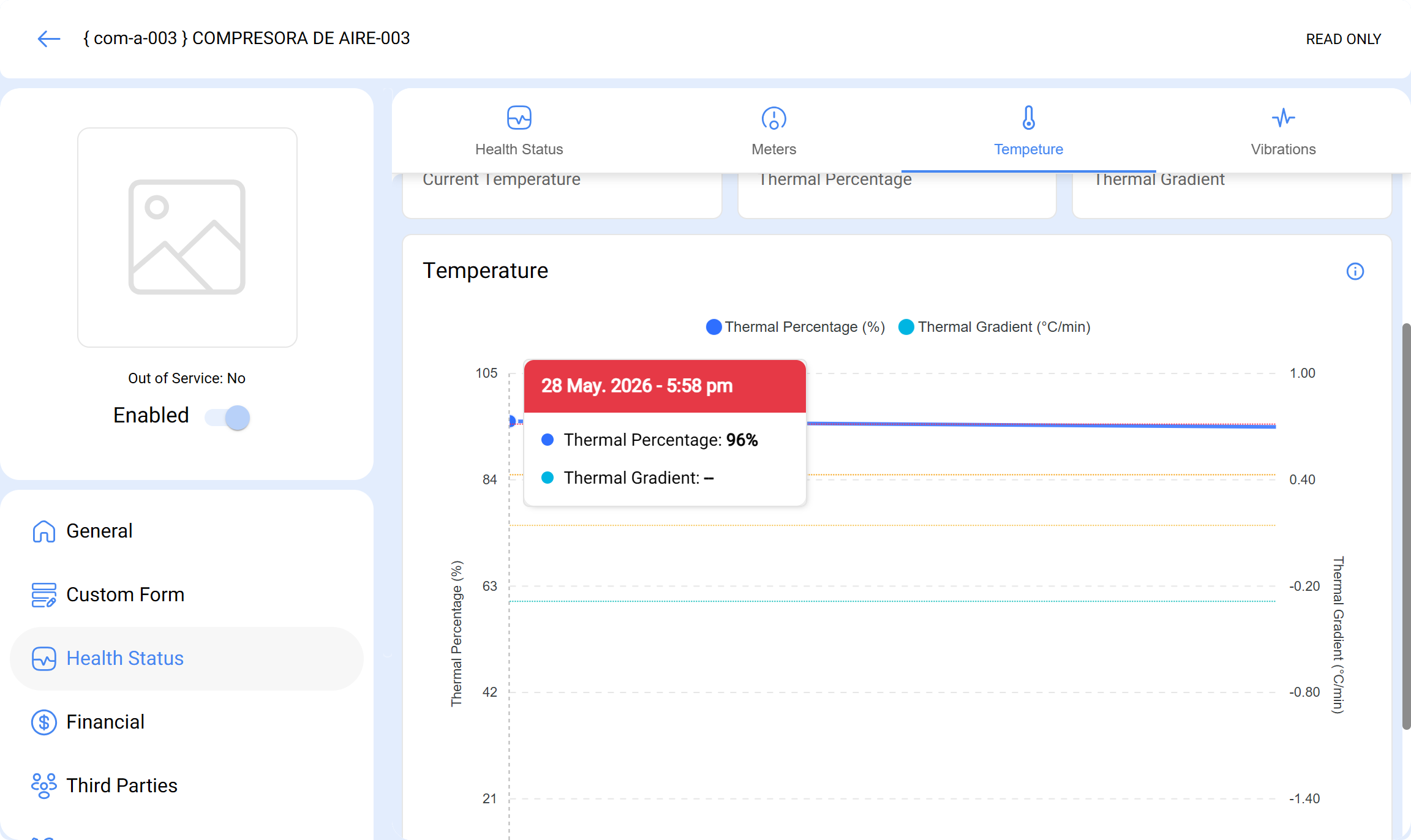

Você verá a curva de velocidade de variação de temperatura (dT/dt) e os indicadores de persistência e porcentagem térmica.
Se alertas foram gerados, eles aparecerão marcados sobre a série histórica.
