Dentro do submódulo de Ativos do catálogo no Fracttal One, a opção Mapas permite a integração visual de ativos em plantas ou layouts preexistentes. Essa funcionalidade tem como objetivo facilitar a localização geográfica ou espacial dos ativos registrados, proporcionando uma representação gráfica para a gestão operacional.
Acesso ao módulo de Mapas:

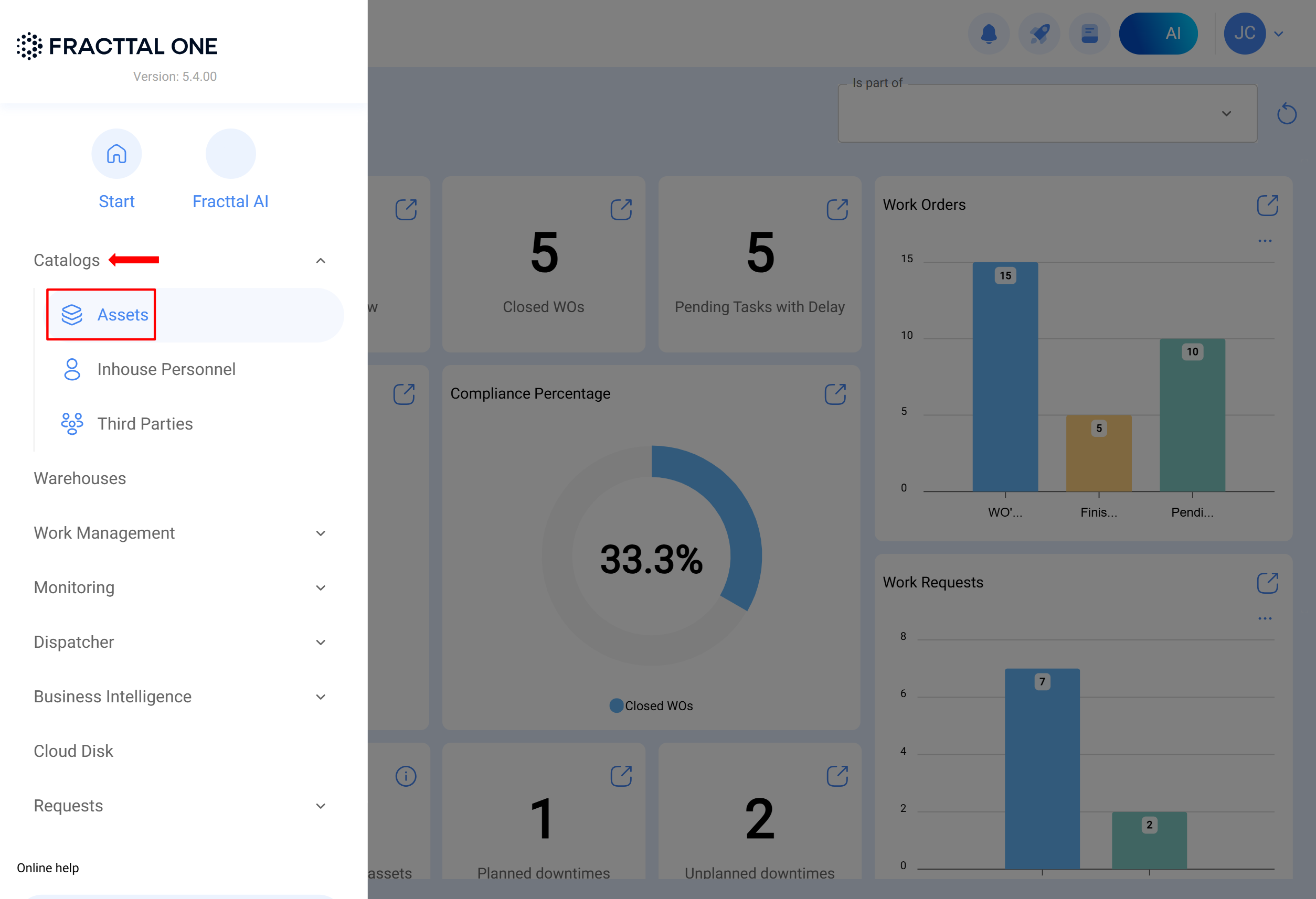

Para acessar a funcionalidade de mapas no Fracttal One, siga a sequência de navegação no menu principal:

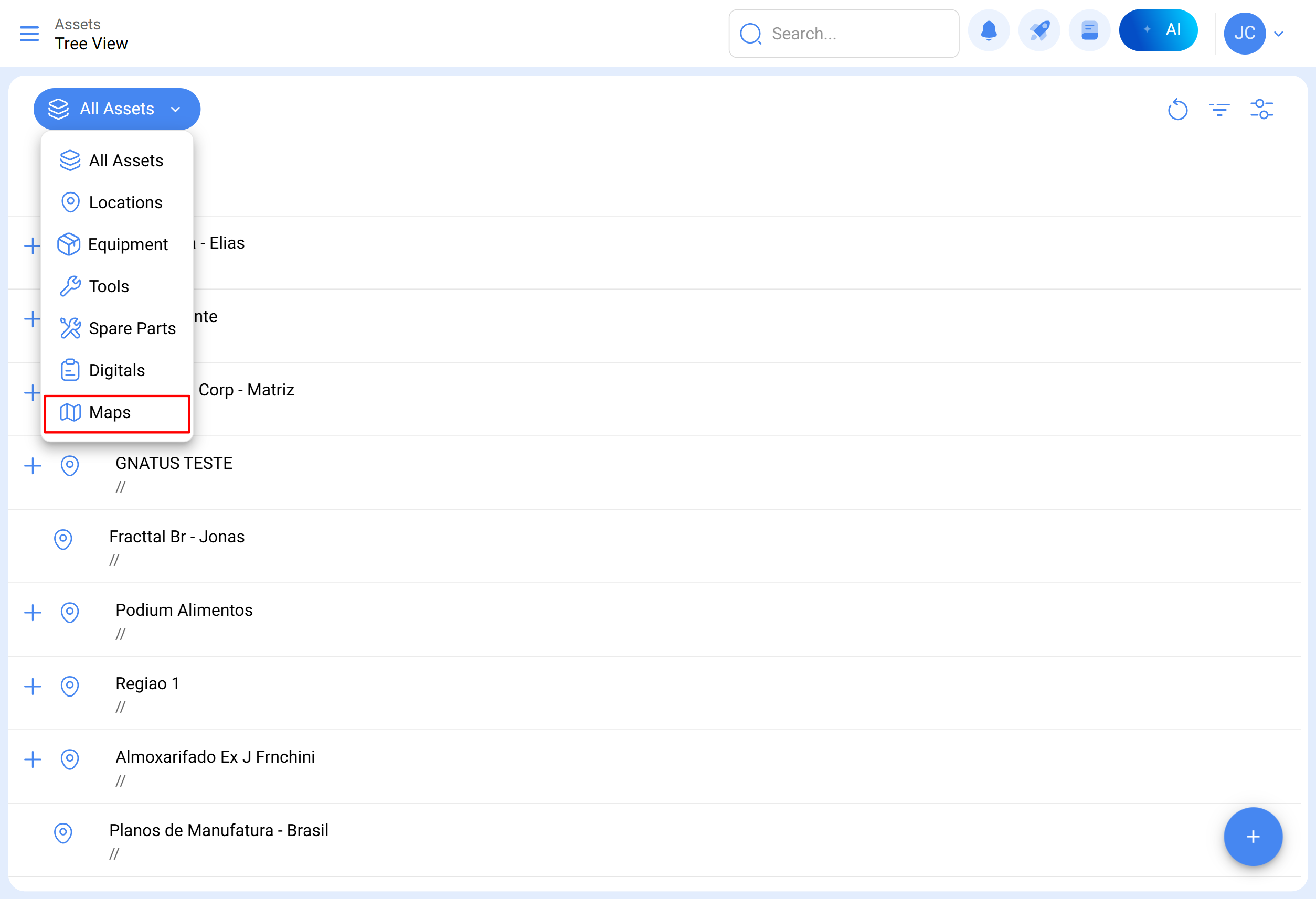

Menu Principal > Catálogos > Ativos > Mapas.
Como adicionar um mapa?

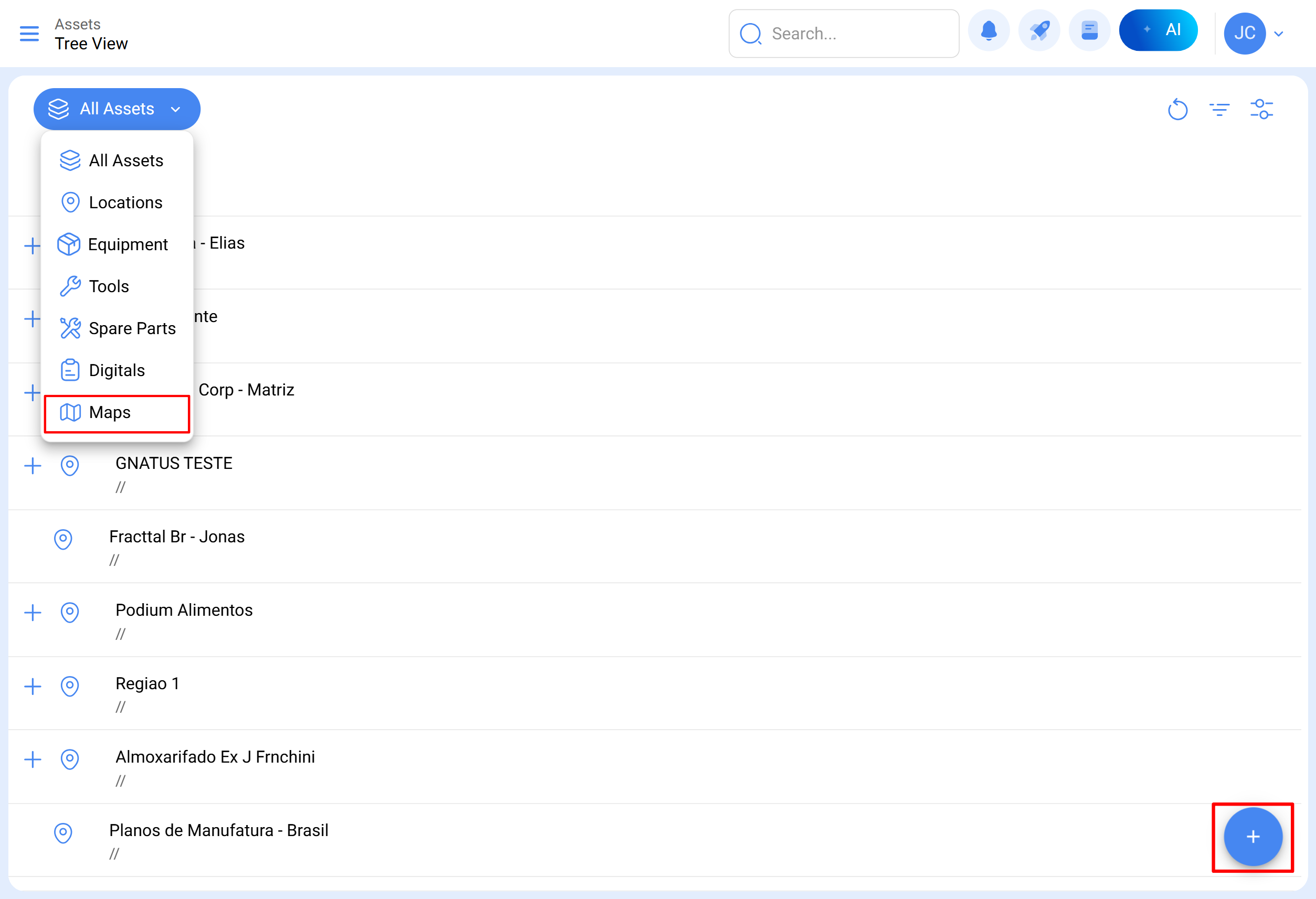

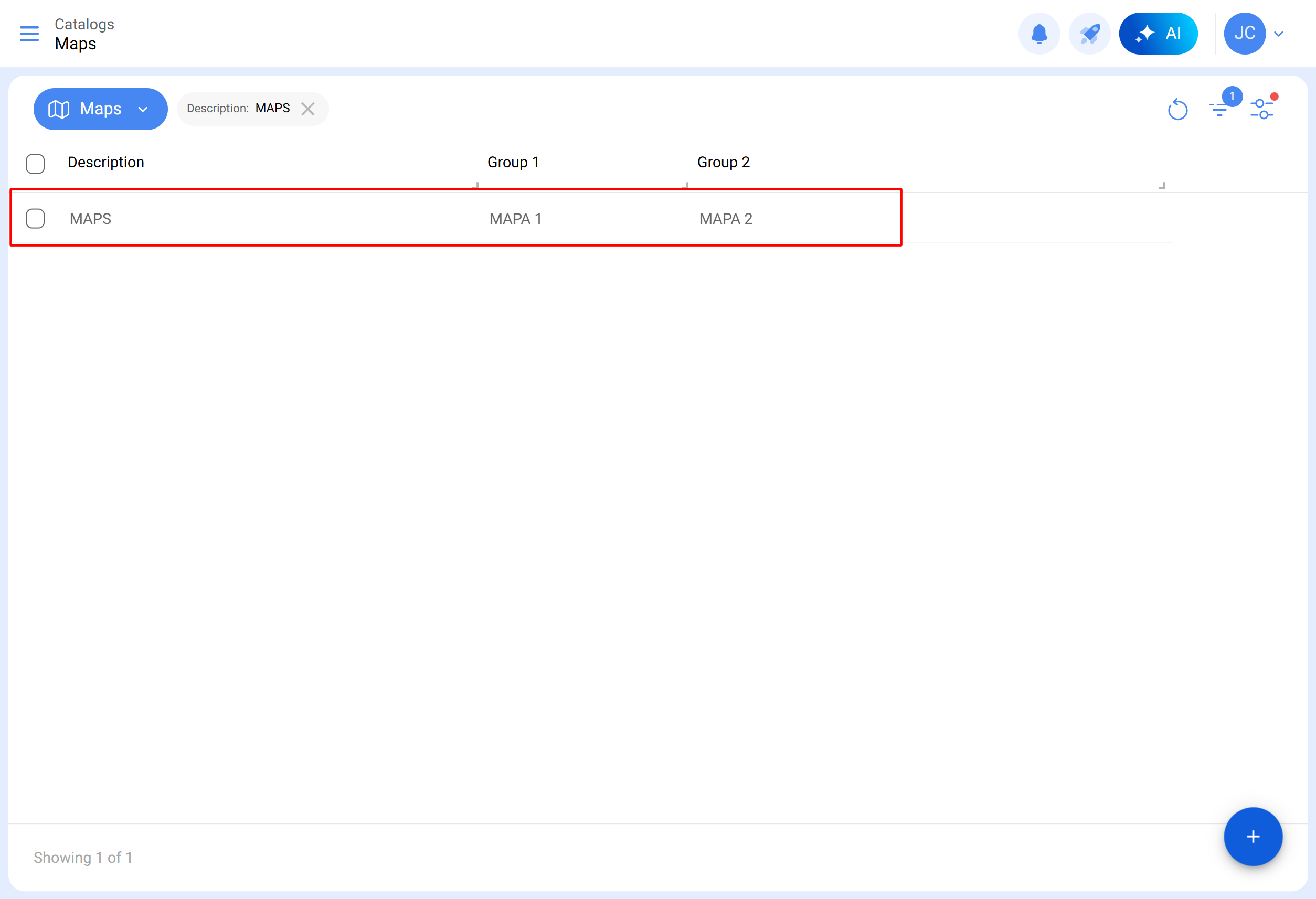

A inclusão de um novo mapa no sistema é realizada através do ícone Adicionar (+), localizado no canto inferior direito da interface.

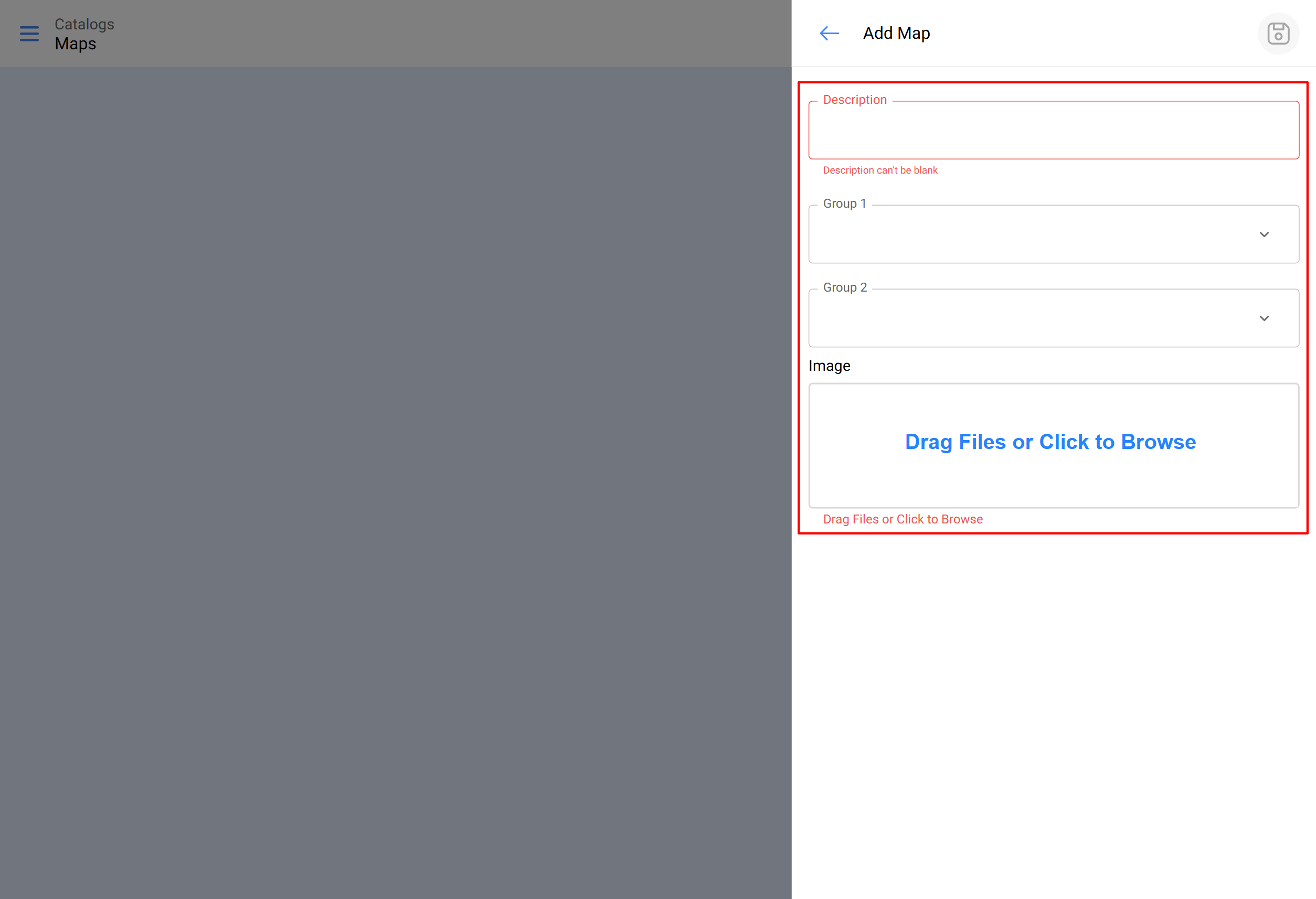

Será exibida uma nova janela de configuração na qual o usuário deverá preencher os campos necessários com as informações pertinentes ao mapa a ser incorporado.
Os campos necessários para a criação de um mapa são os seguintes:
Descrição: Campo destinado ao registro do nome ou identificação do mapa.
Classificação 1 e Classificação 2: Campos de texto livre, configuráveis conforme as necessidades específicas de categorização do usuário.
Imagem: Campo dedicado à anexação do arquivo de imagem do mapa (planta ou layout). Para realizar o upload, clique na opção "Arraste ou clique para examinar", que abrirá uma caixa de diálogo para seleção ou arraste do arquivo de imagem desejado.

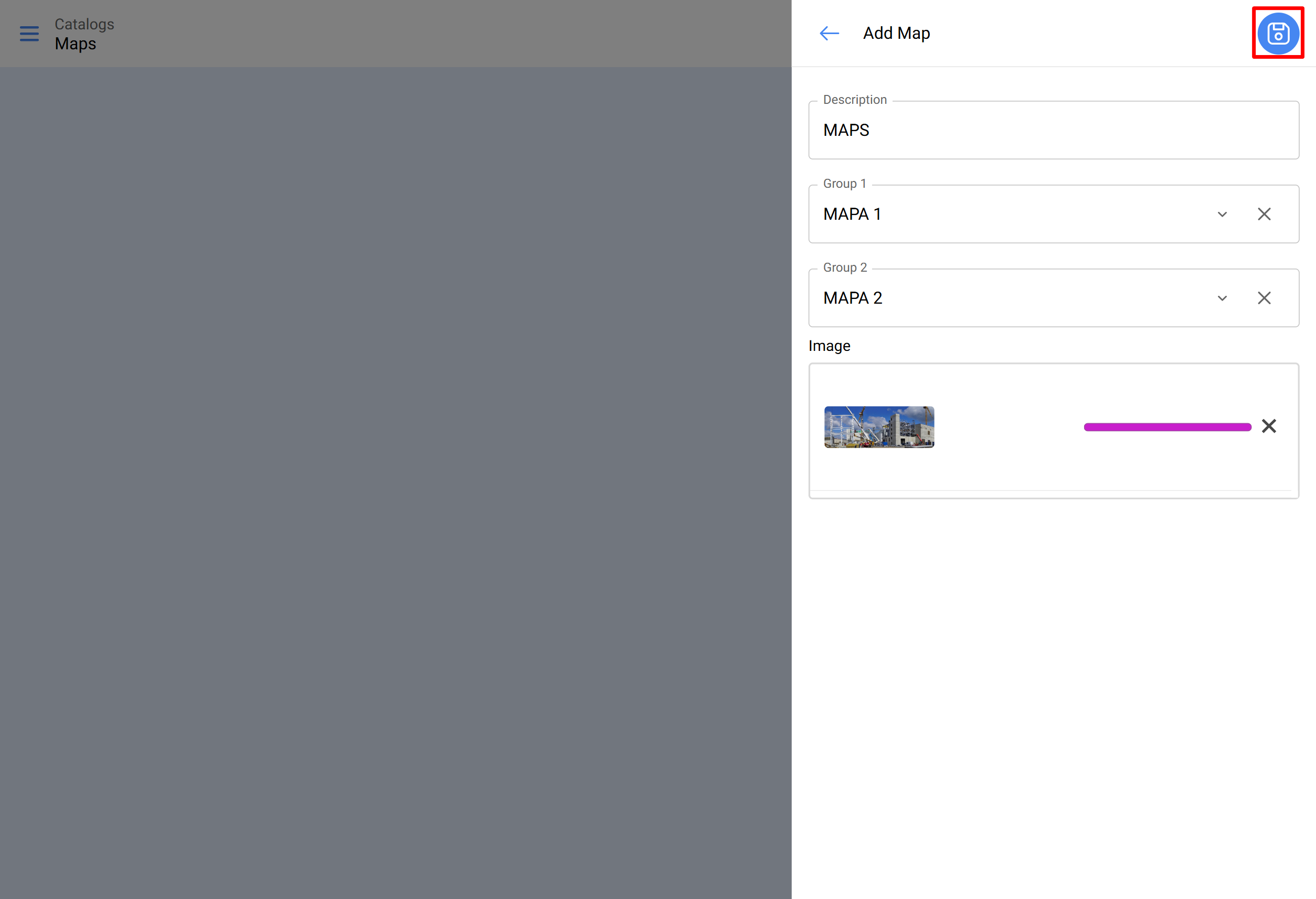

Finalmente, depois de preencher todos os campos necessários para registrar o mapa, deve-se clicar na opção de salvar para concluir o processo.
Adição de Marcadores: Identificação de Ativos
Os marcadores são elementos gráficos usados para posicionar e identificar ativos específicos (previamente registrados no catálogo de ativos) dentro de um mapa ou layout.
Acesse o mapa desejado clicando sobre ele na interface principal de mapas.

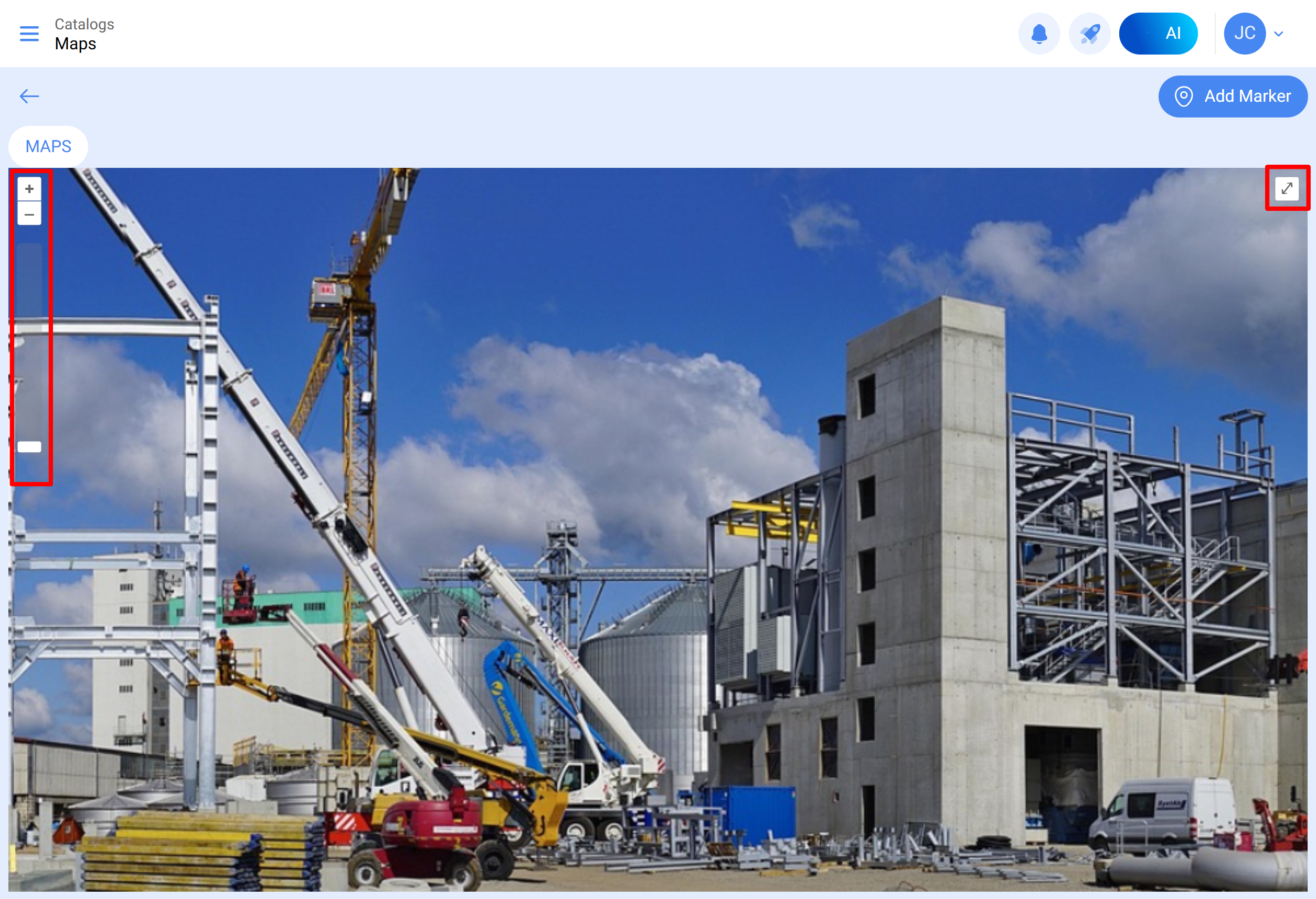

Após a seleção, será aberta uma nova janela que apresentará o mapa. Nesta visualização, o usuário pode ajustar o nível de zoom (ampliar ou reduzir) da imagem conforme necessário.

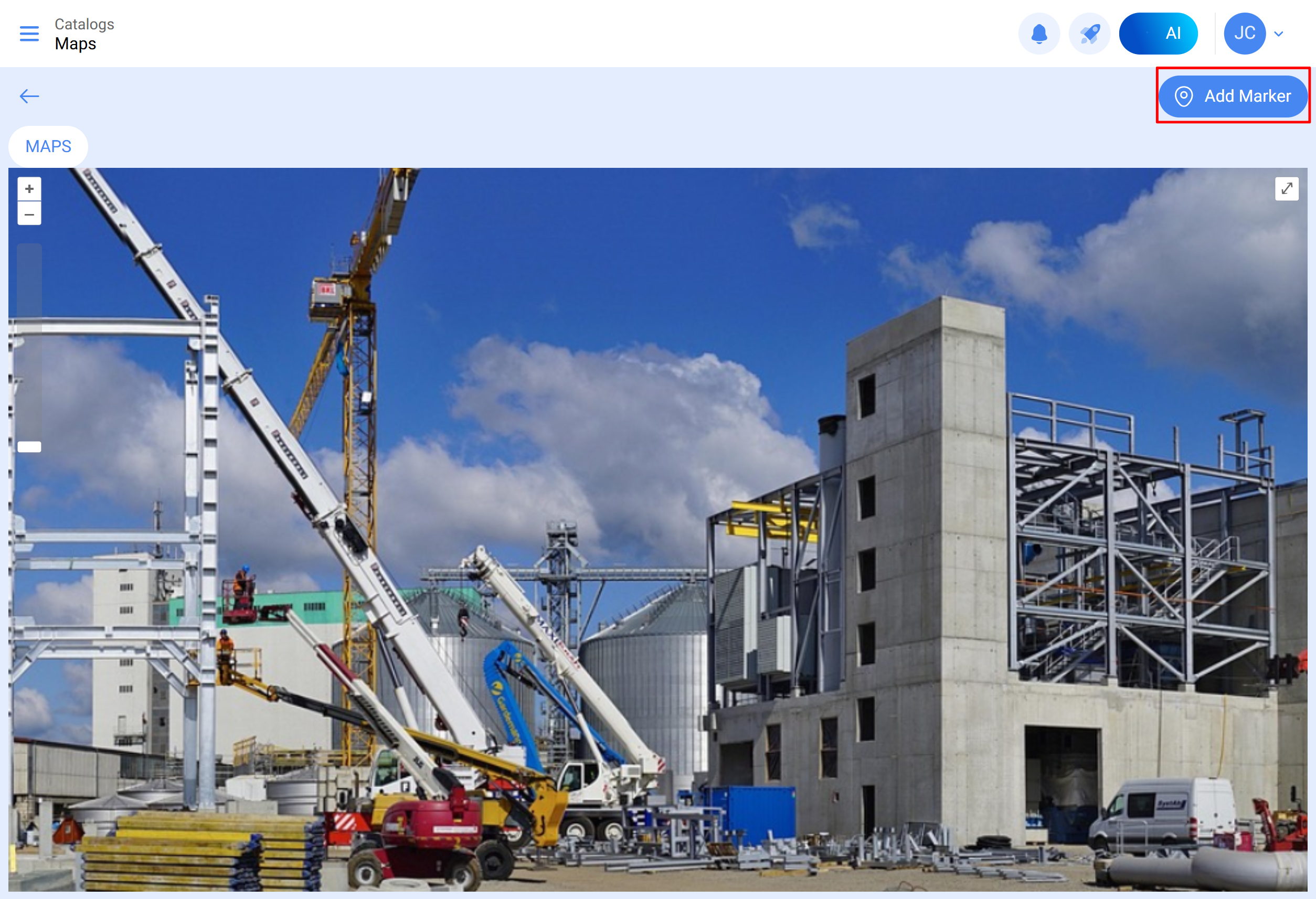

Para iniciar a adição do marcador, clique no botão Adicionar Marcador.

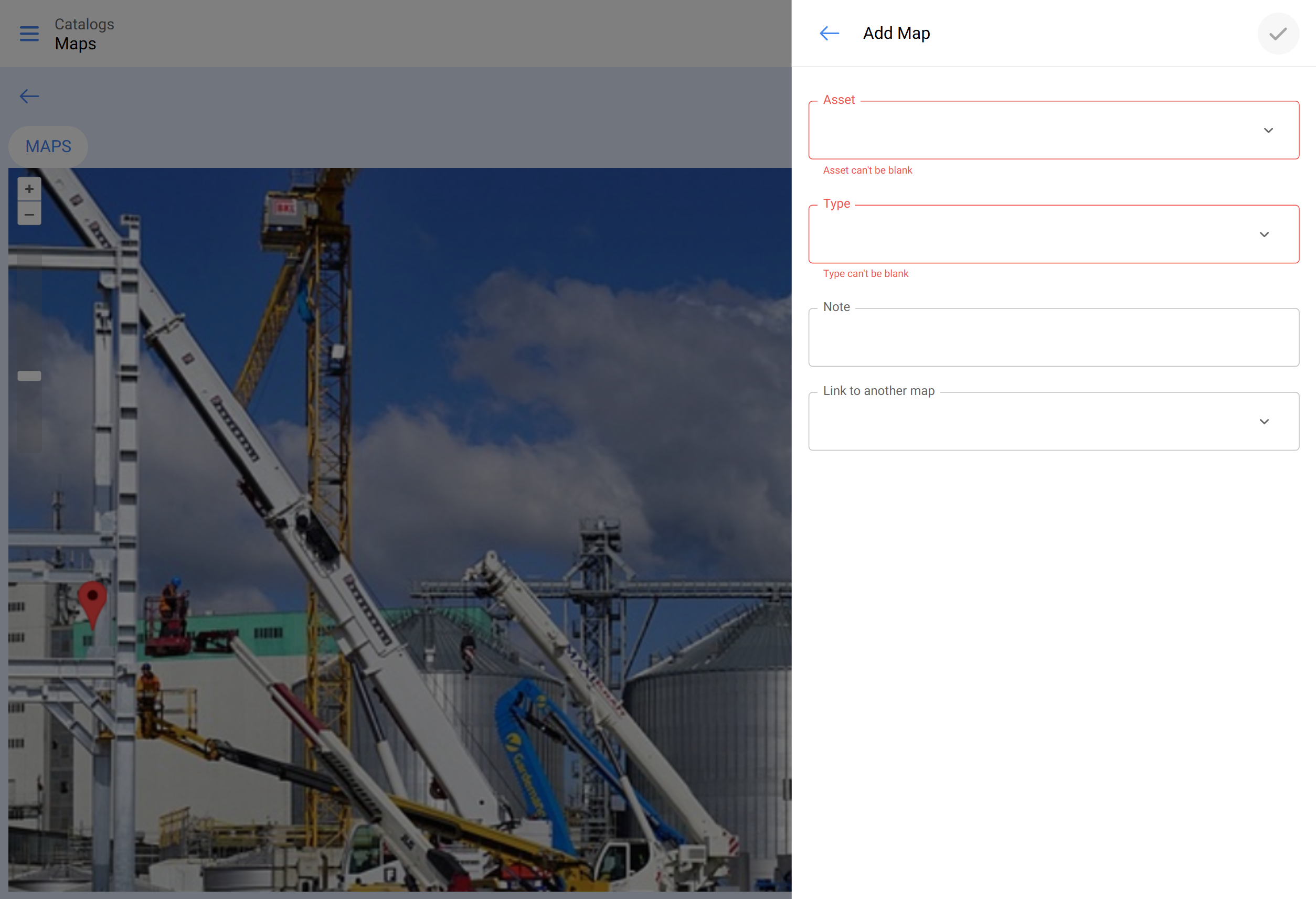

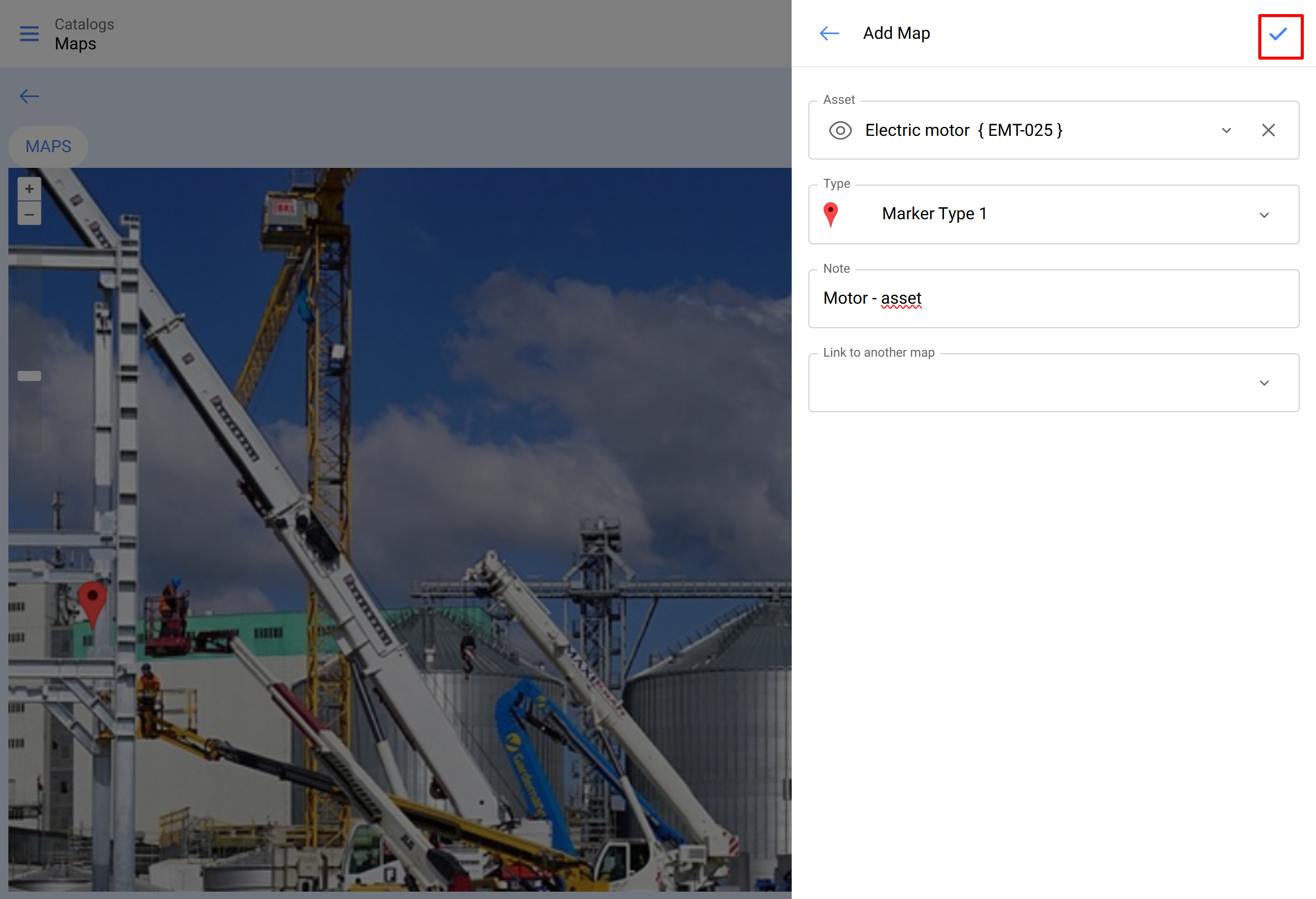

Ao clicar em adicionar marcador, será exibida uma nova janela. Nela, deverá preencher as informações pertinentes ao marcador que deseja incorporar ao mapa, antes de posicioná-lo no layout.
Os campos necessários para a configuração do marcador são:
Ativo: Permite selecionar o ativo específico do catálogo que será associado e localizado por meio deste marcador no mapa.
Tipo: Oferece a possibilidade de escolher entre quatro tipos diferentes de marcadores para categorizar visualmente o ativo.
Nota: Campo opcional para adicionar informações adicionais ou comentários relevantes ao marcador.
Link para outro mapa: Permite vincular este marcador a outro mapa previamente criado no sistema.
Uma vez preenchidos todos os campos necessários, clique na opção salvar para finalizar o processo de configuração do marcador.

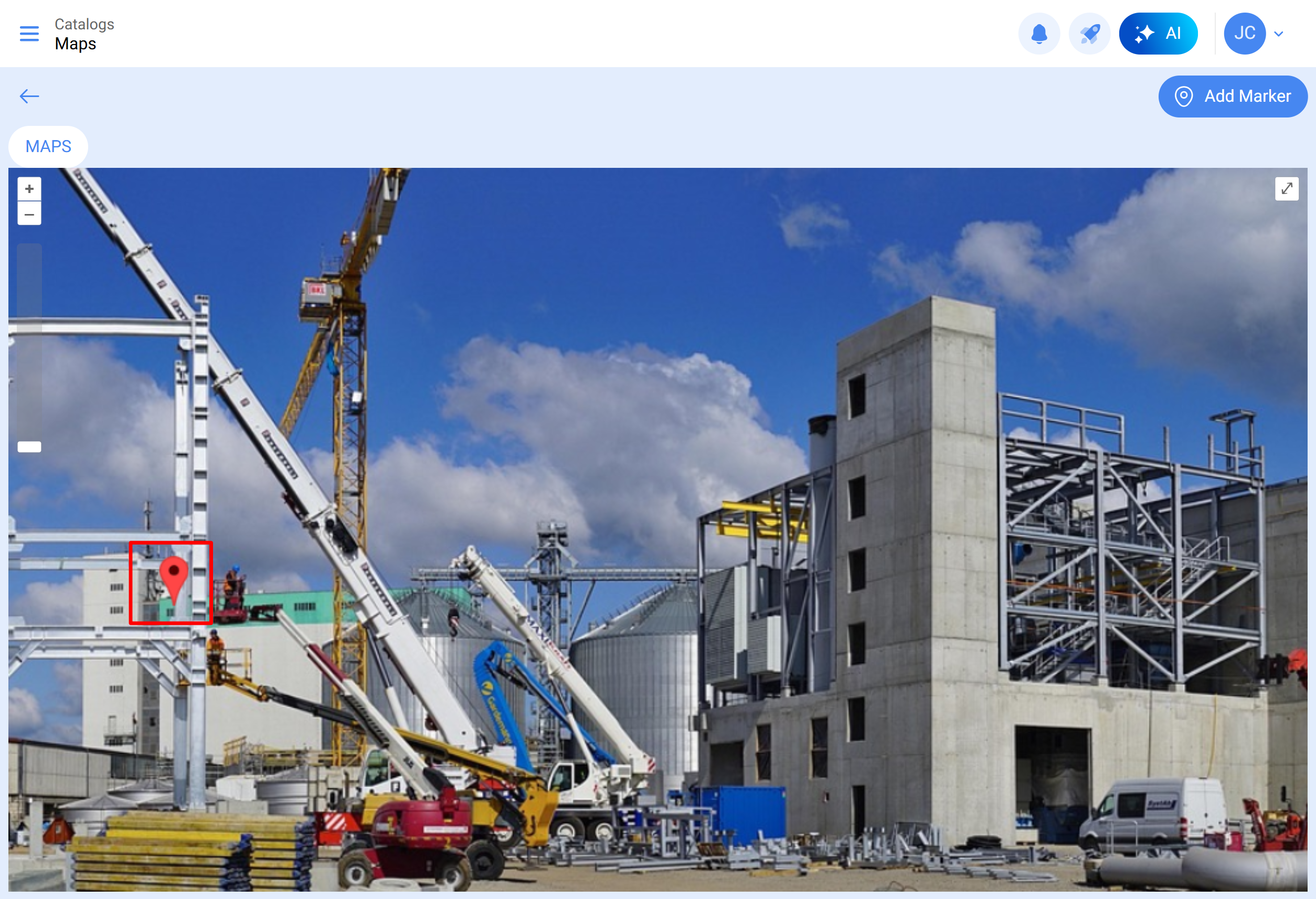

Finalmente, após clicar em salvar, o cursor na tela mudará para um indicador (+). O usuário deverá clicar na localização desejada dentro do mapa para fixar a posição final do marcador.

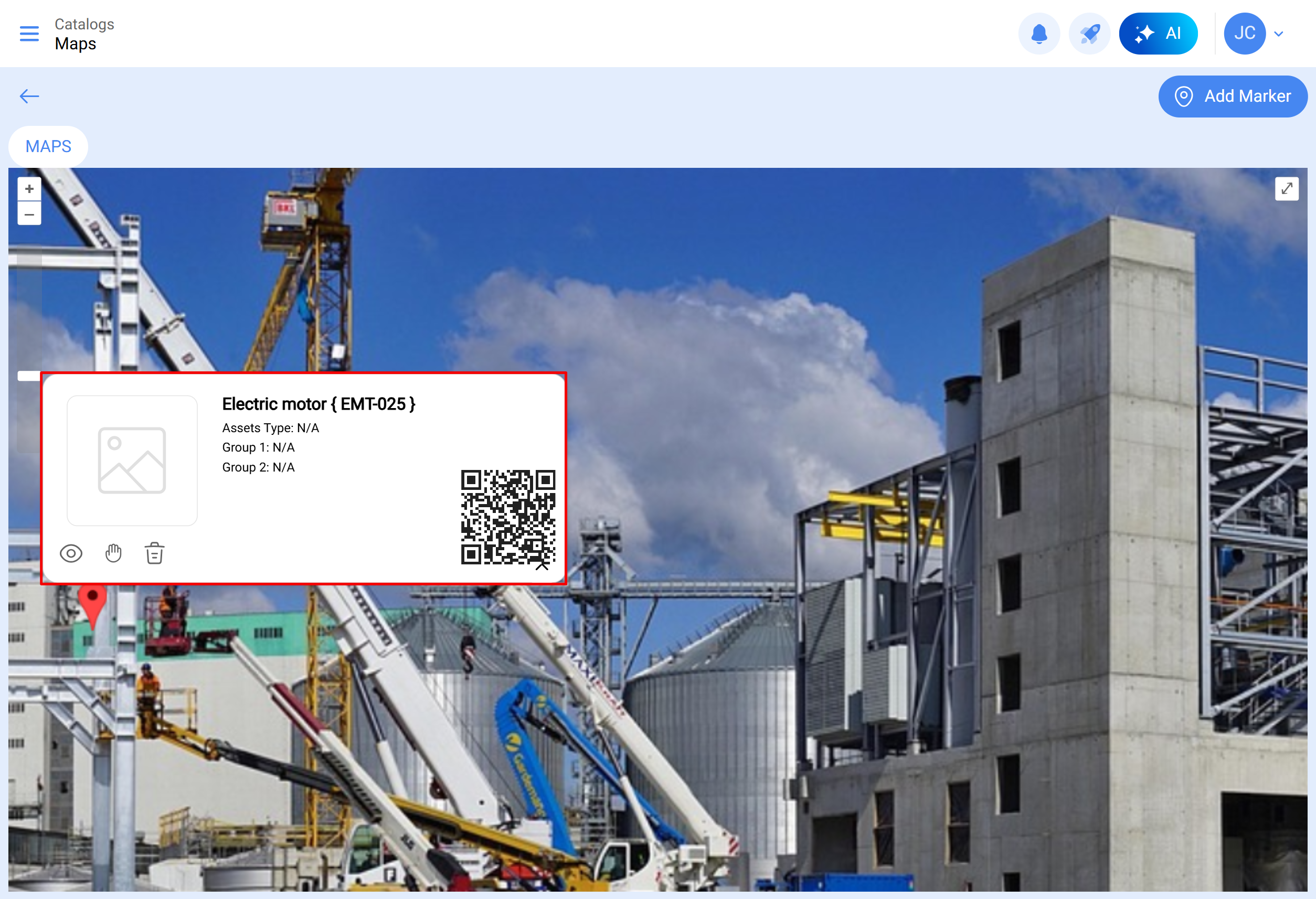

Uma vez que os marcadores estão implementados em um mapa, é possível acessar diretamente a ficha detalhada do equipamento associado simplesmente clicando sobre o marcador correspondente.
