Dans Fracttal One, les indicateurs de disponibilité, MTBF et MTTR vous permettent de mesurer la performance et la fiabilité de vos actifs. Depuis le module Intelligence d'Affaires, vous calculez ces indicateurs dans une plage de dates, enregistrez vos analyses pour les réutiliser et consultez le détail des formules appliquées à chaque actif.
Il existe quatre types d'indicateurs fondamentaux pour toute gestion de maintenance :
Disponibilité par maintenance : C'est la probabilité qu'un système, équipement ou composant réalise la fonction prévue lorsqu'il est requis. Elle s'exprime en pourcentage et prend en compte à la fois la fiabilité et la maintenabilité du système.
Disponibilité par pannes : Elle est comprise comme le pourcentage de temps pendant lequel un équipement est apte à son utilisation et opérationnalité, mais en tenant compte uniquement du temps total des arrêts imprévus, des pannes et incidents des équipements et actifs physiques.
Temps moyen entre pannes MTBF (Mean Time Between Failures) : C'est une mesure du temps moyen entre pannes consécutives d'un système ou composant réparable et, comme son nom l'indique, il est calculé depuis la survenue d'une panne jusqu'au moment où une autre panne survient, incluant ainsi les périodes de fonctionnement et d'arrêt.
Temps moyen de réparation MTTR (Mean Time To Repair) : Il indique le temps moyen nécessaire pour réparer un système après une panne. Un MTTR faible est souhaitable, car il implique une récupération rapide et un temps d'arrêt réduit.
Où les trouver dans Fracttal One ?

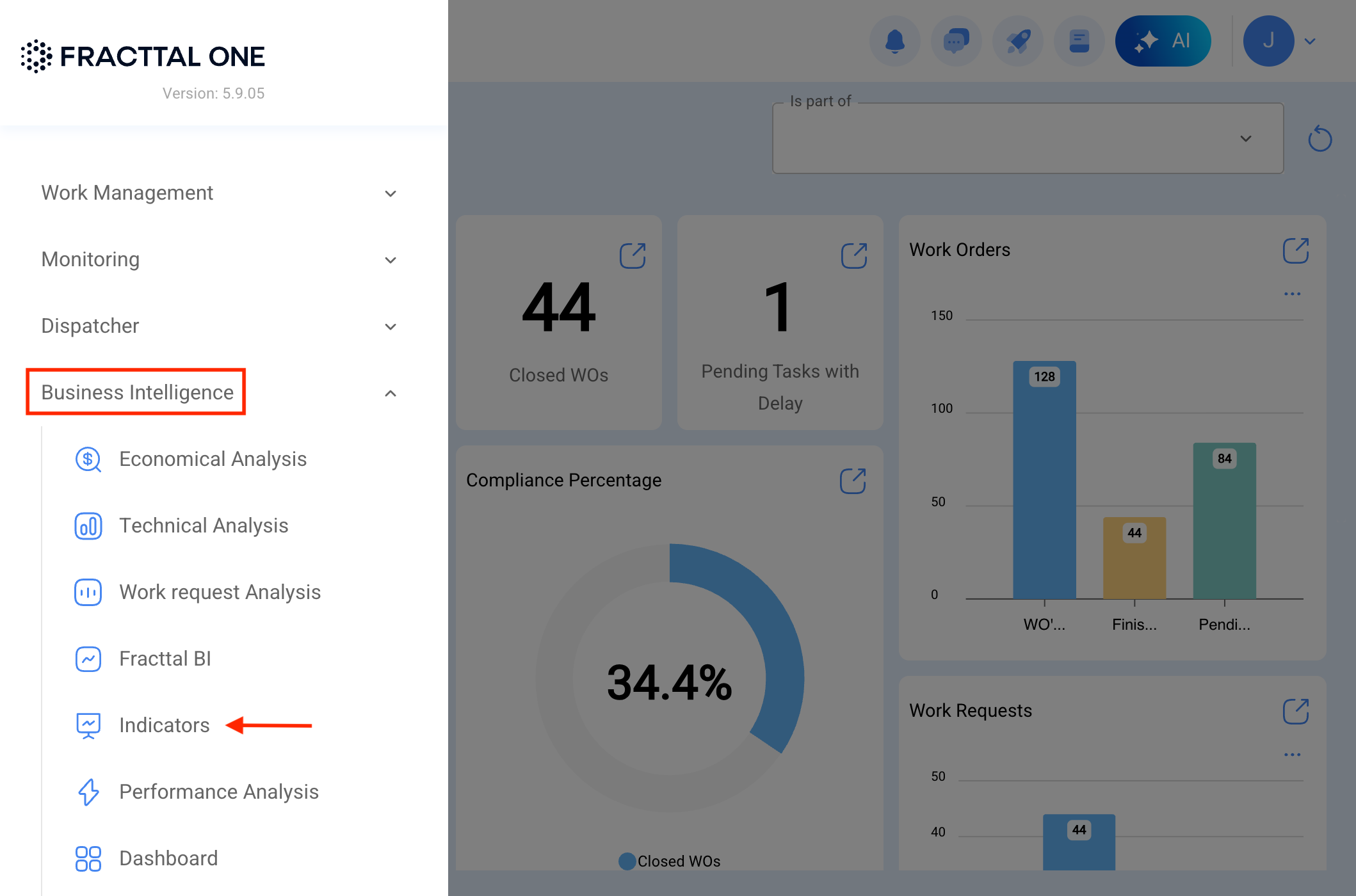

- Accédez au module Intelligence d'Affaires et sélectionnez la section Indicateurs.

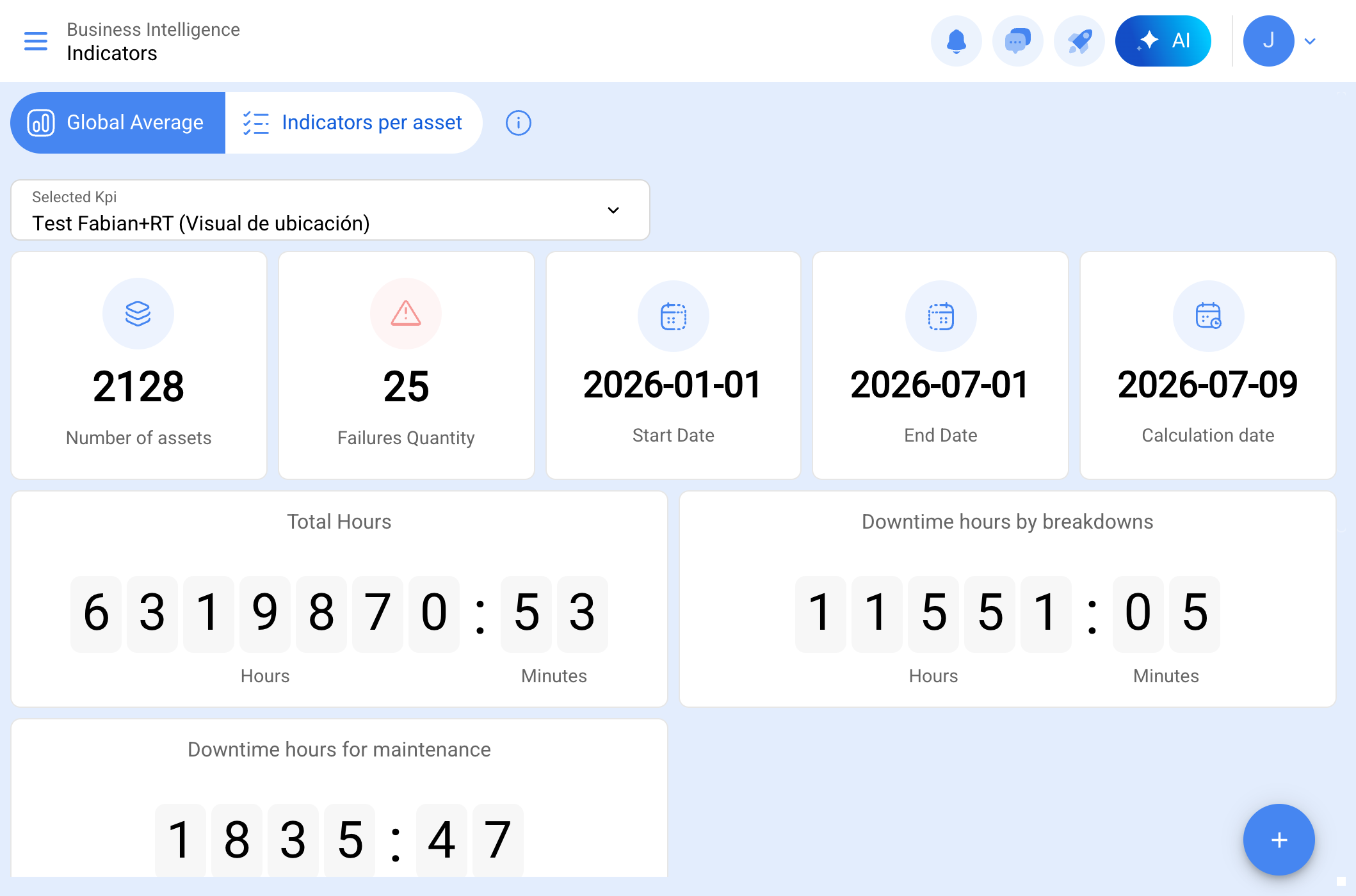

- Vous verrez ici l'interface des indicateurs :
Que pouvez-vous faire ici ?
KPIs calculés
Dans KPIs calculés, vous consultez le comportement de vos indicateurs sur une plage de dates et enregistrez les analyses que vous utilisez fréquemment pour les réutiliser sans avoir à les reconfigurer.

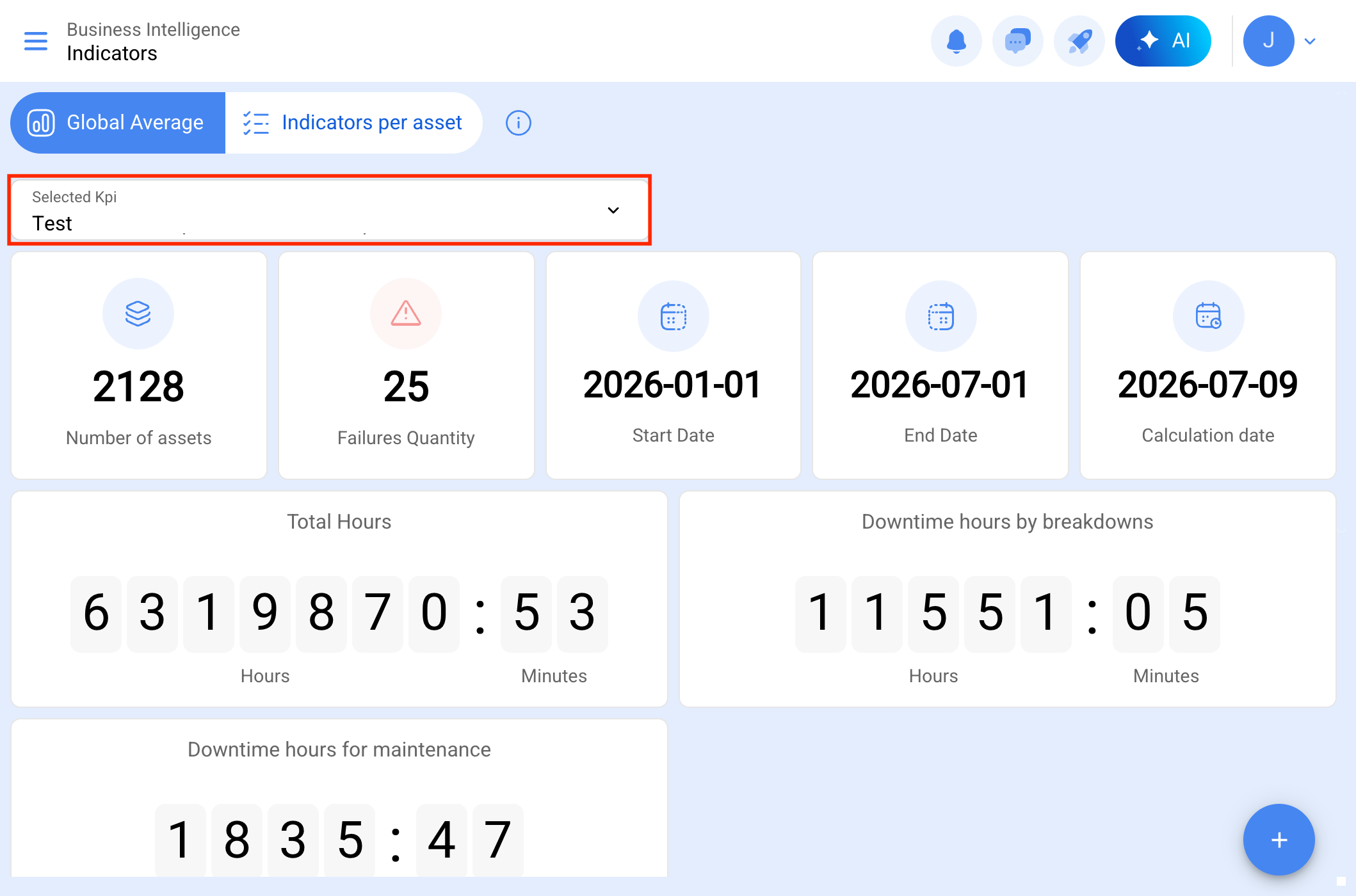

1. Cliquez sur KPI Sélectionné.

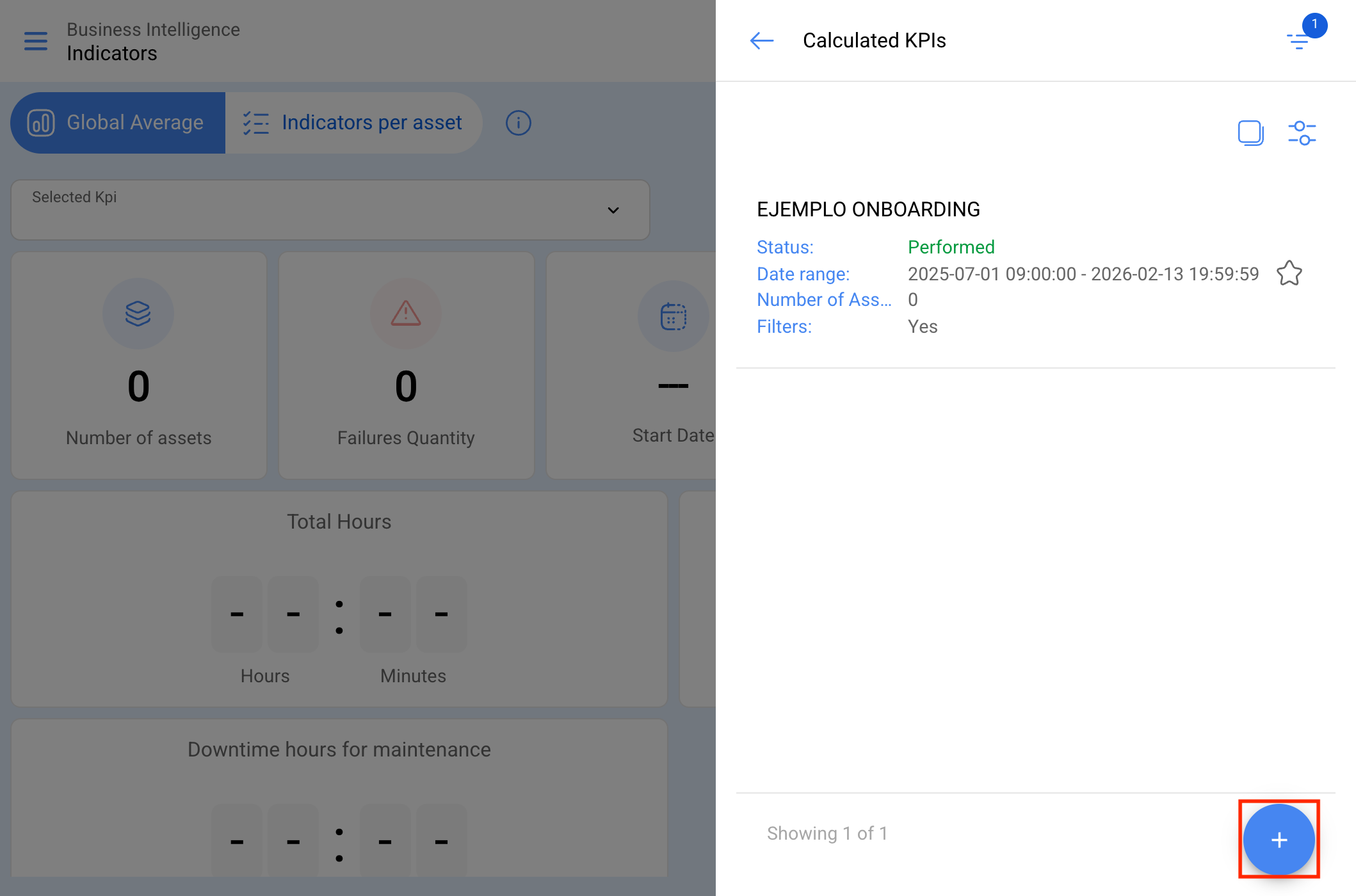

2. Ensuite, cliquez sur le bouton "+".

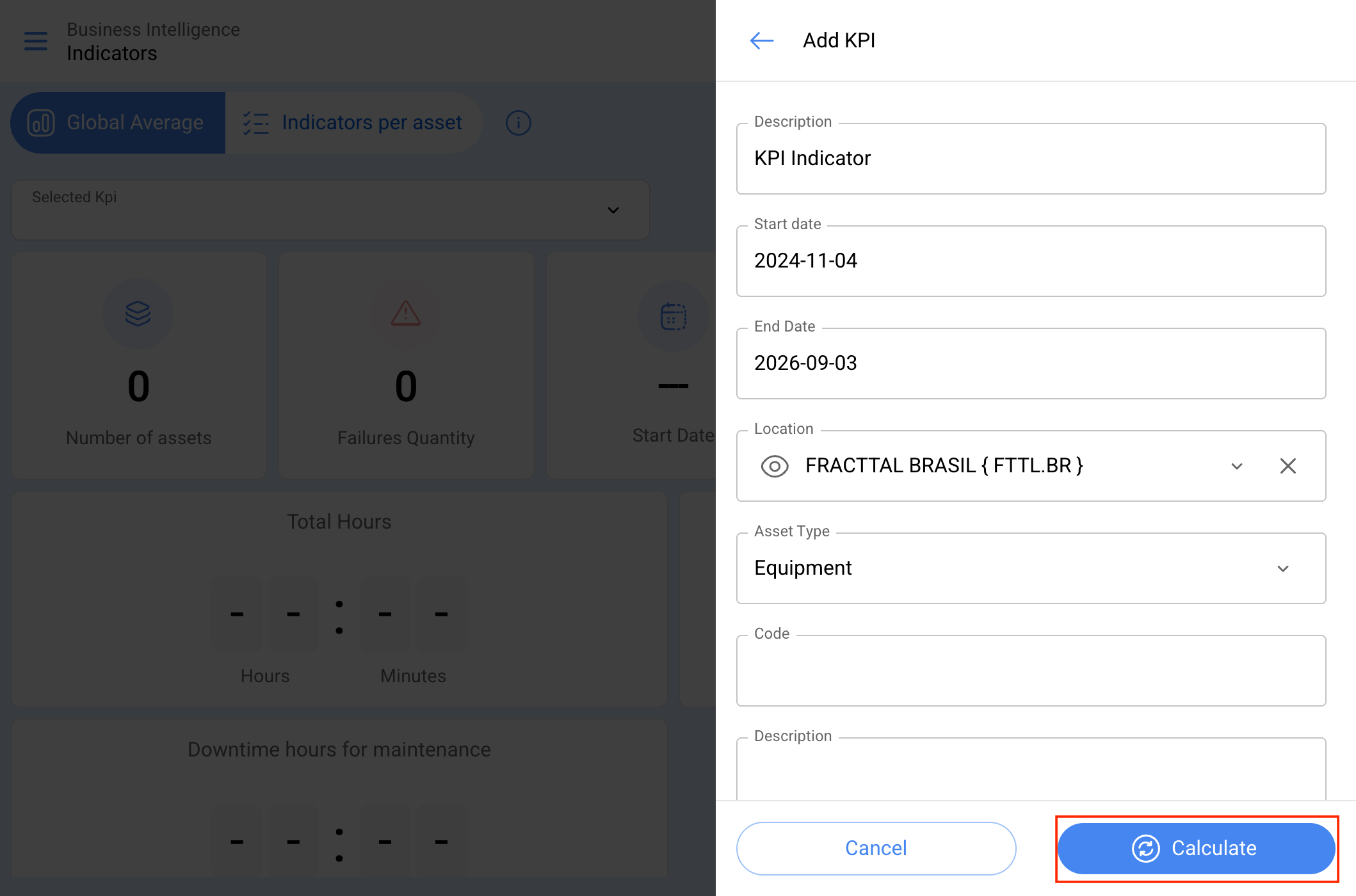

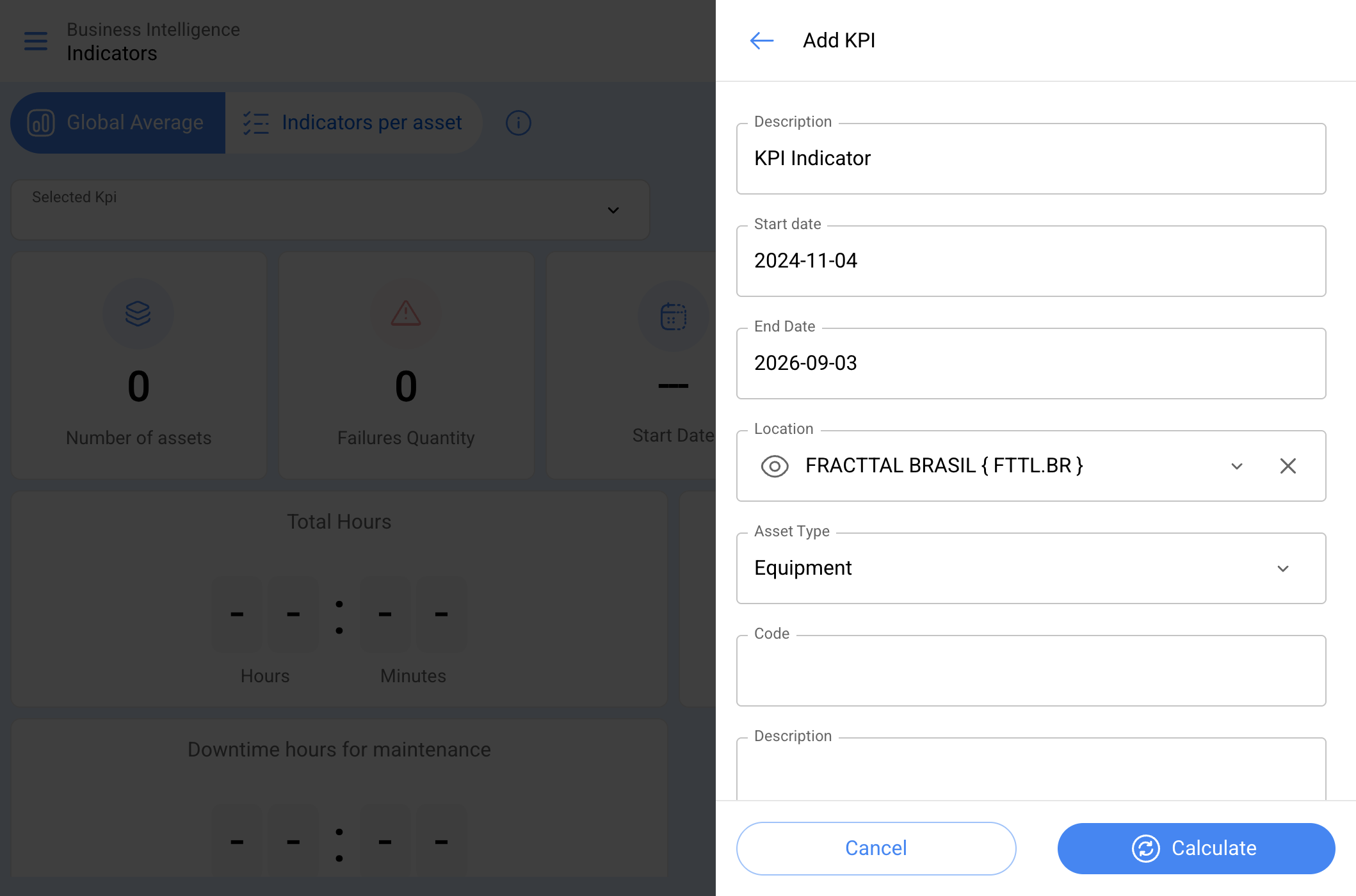

3. Dans Description, saisissez un nom pour identifier l'analyse. Puis sélectionnez la plage de dates et complétez les autres champs pour affiner les informations que vous souhaitez consulter : localisation, type d'actif, code, description, centre de coûts et formulaires.
4. Cliquez sur Calculer.

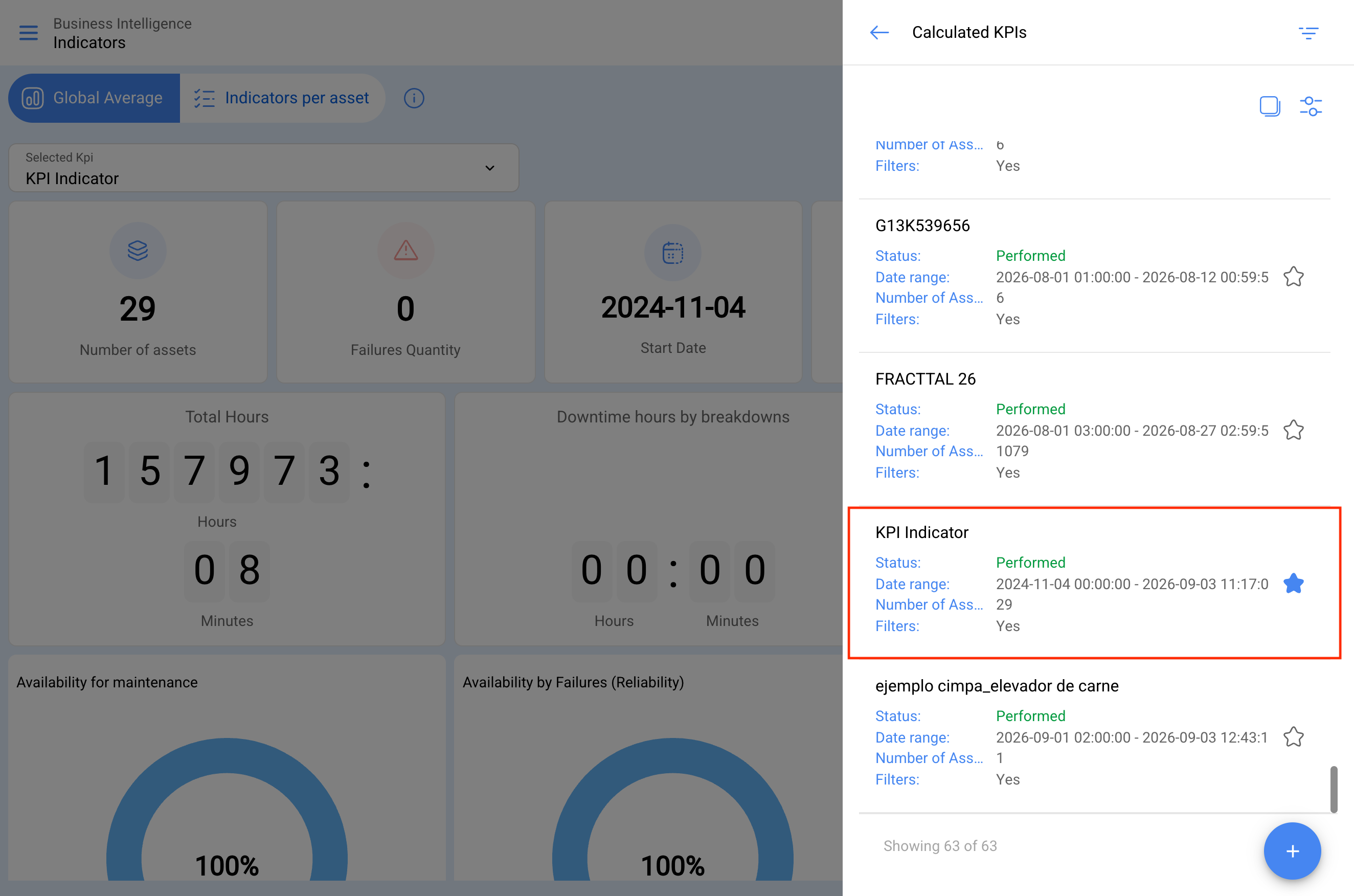

5. Pour laisser l'analyse sélectionnée avec les dates et données assignées, cliquez sur l'étoile à côté du nom jusqu'à ce qu'elle devienne bleue.

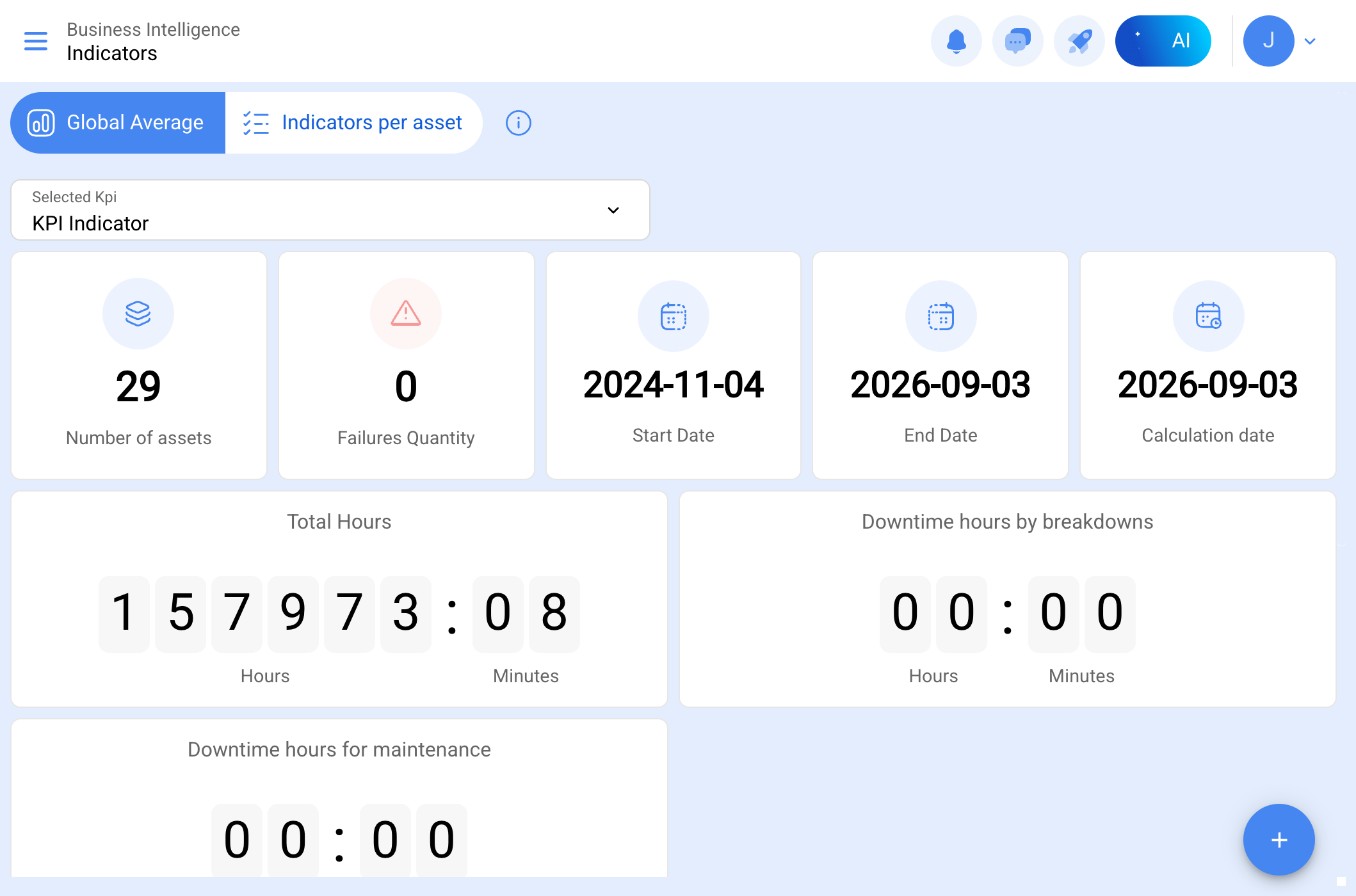

6. Une fois les informations chargées, vous verrez le comportement des indicateurs dans la plage de dates spécifiée.

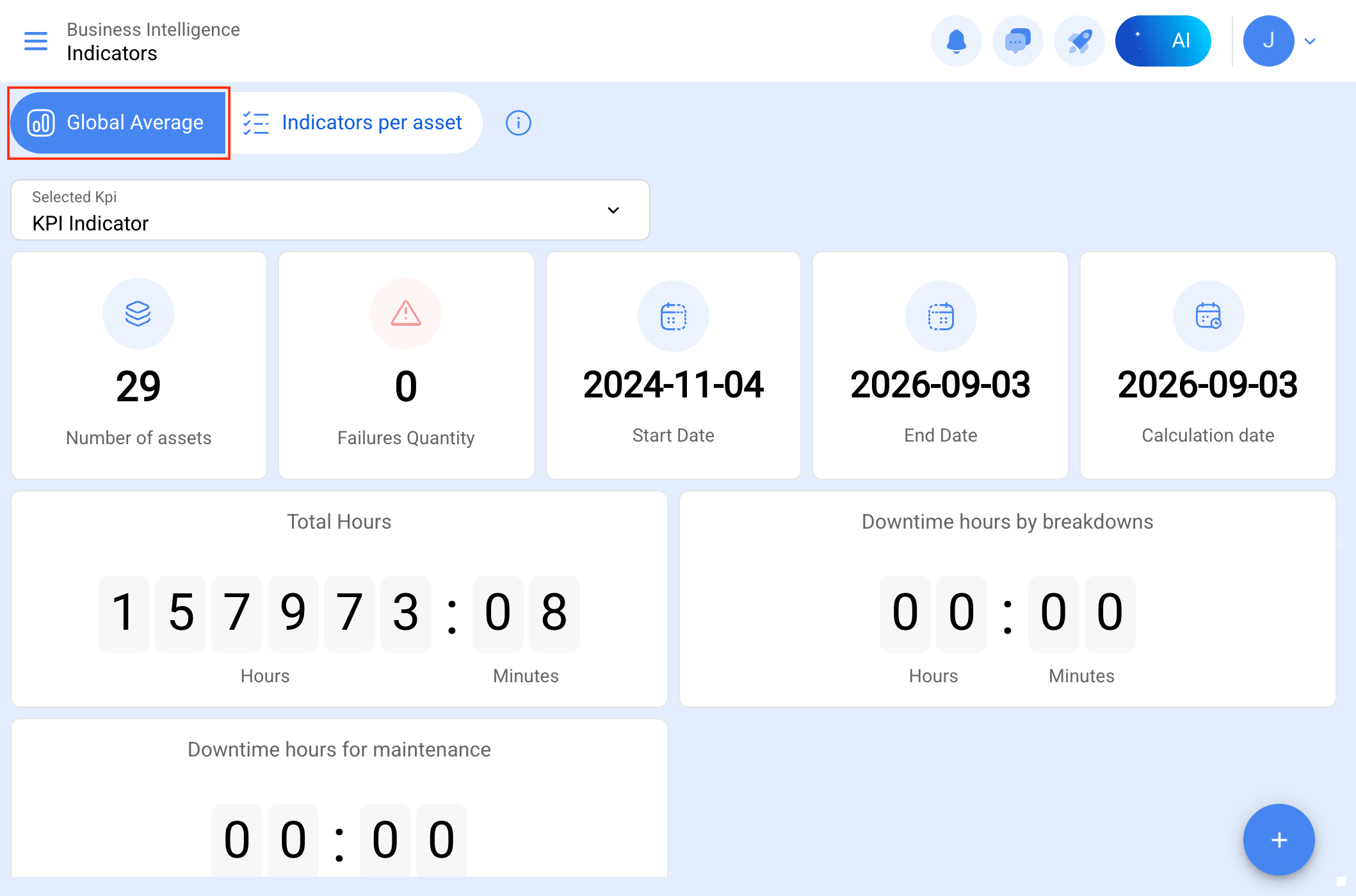

Moyenne globale : Cela se réfère communément au calcul moyen effectué sur les actifs, en tenant compte que Fracttal One considère une moyenne d’un certain nombre d’actifs pour extraire les variables ou données disponibles.

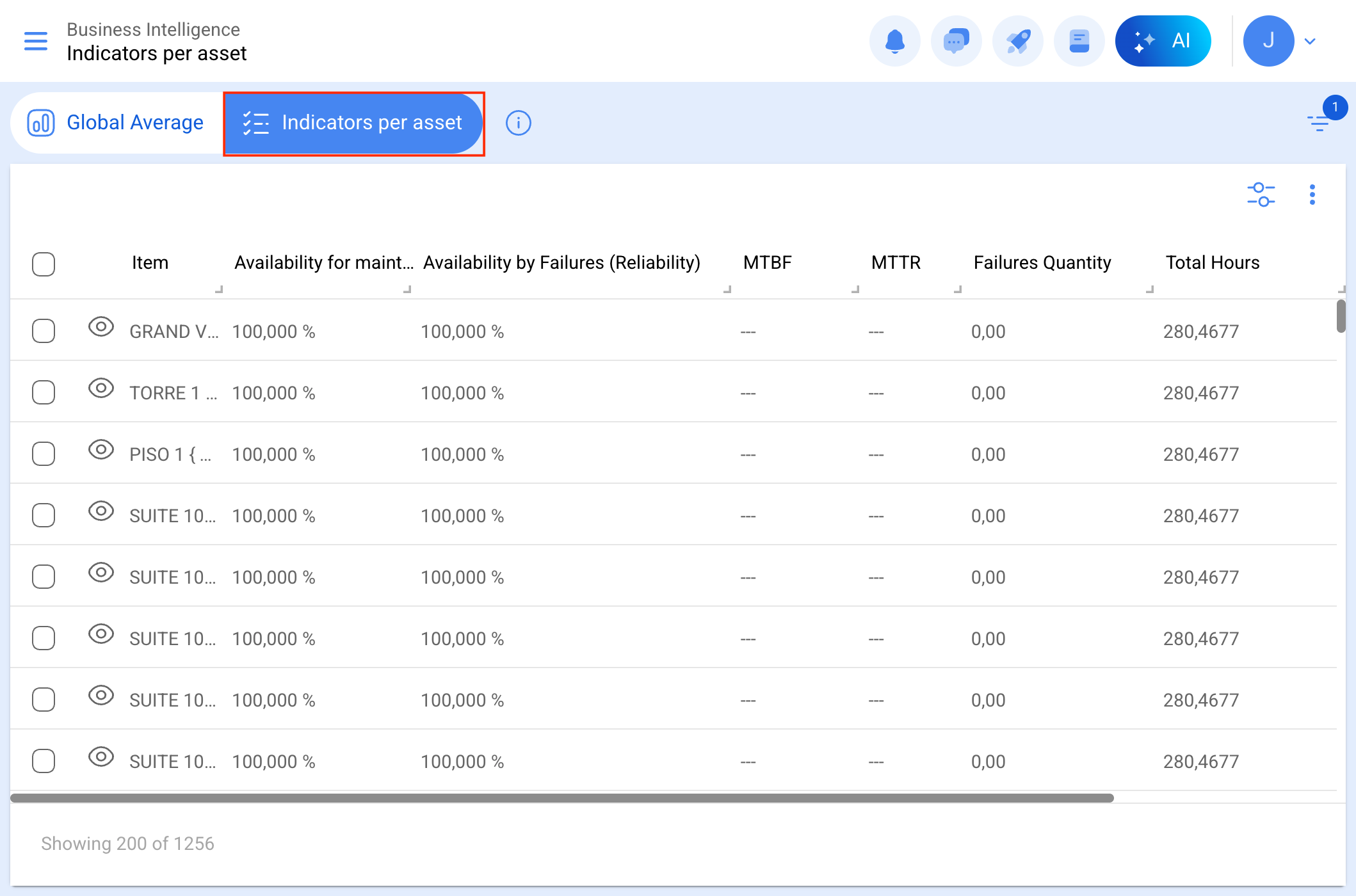

Indicateurs par actif : affiche le détail de chaque actif séparément, avec l’évaluation des aspects suivants :
Disponibilité par maintenance : La disponibilité par maintenance se réfère au temps pendant lequel un actif est opérationnel et disponible à l’utilisation, excluant le temps consacré aux activités de maintenance planifiées. Autrement dit, elle représente la fraction de temps où l’actif est en fonctionnement et non programmé pour maintenance.
Disponibilité par panne (fiabilité) : La disponibilité par panne, également appelée fiabilité, indique la capacité d’un actif à fonctionner sans interruptions dues à des pannes. Elle représente le pourcentage de temps pendant lequel l’actif est opérationnel sans rencontrer de problèmes ou de défaillances.
MTBF (Mean Time Between Failures) : MTBF est l’abréviation de Mean Time Between Failures, ce qui signifie Temps Moyen Entre Pannes. C’est une mesure de fiabilité qui représente le temps moyen écoulé entre les pannes d’un actif, indiquant la fiabilité attendue.
MTTR (Mean Time To Repair) : MTTR est l’abréviation de Mean Time To Repair, ce qui signifie Temps Moyen de Réparation. Il représente le temps moyen nécessaire pour réparer un actif après qu’il a subi une panne.
Nombre de pannes : Cela fait référence au nombre total de pannes avec arrêt qu’un actif a subi sur une période spécifique.
Heures totales : Cette information sert de base pour évaluer la performance des actifs sur une période spécifique.
Heures totales dues aux pannes : Indique le nombre total d’heures pendant lesquelles les actifs sont hors service en raison de pannes et d’interventions correctives.
Heures d’arrêt pour maintenance : Indique le nombre total d’heures pendant lesquelles les actifs sont hors service en raison d’activités de maintenance planifiées.
Note : Ces indicateurs sont évalués selon la plage de dates que vous choisissez lors de l’édition des KPIs.

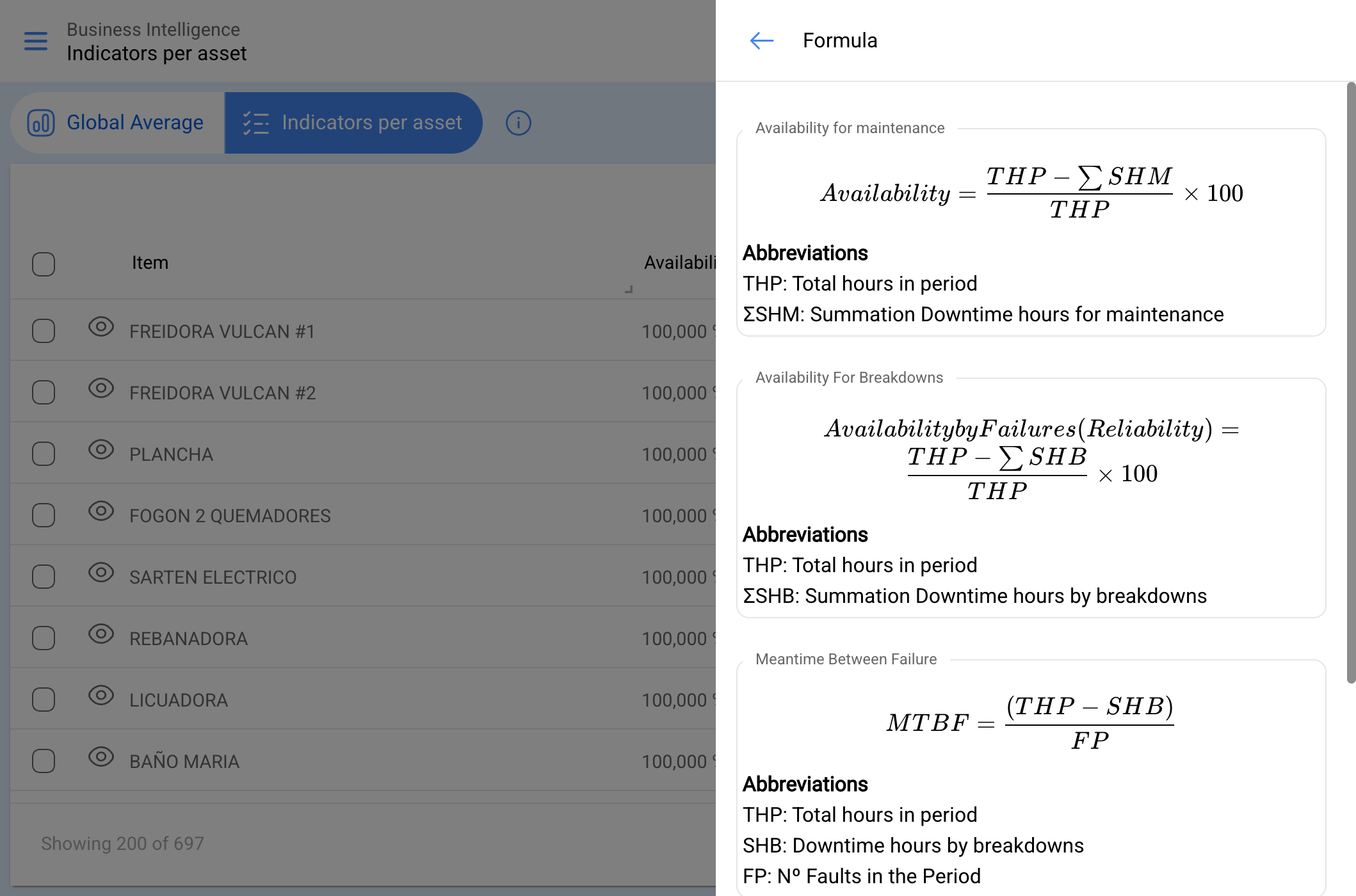

En cliquant sur chaque actif, vous accédez aux formules spécifiques mises en œuvre pour calculer les résultats finaux. Chaque formule est ajustée et personnalisée selon l’actif sélectionné.

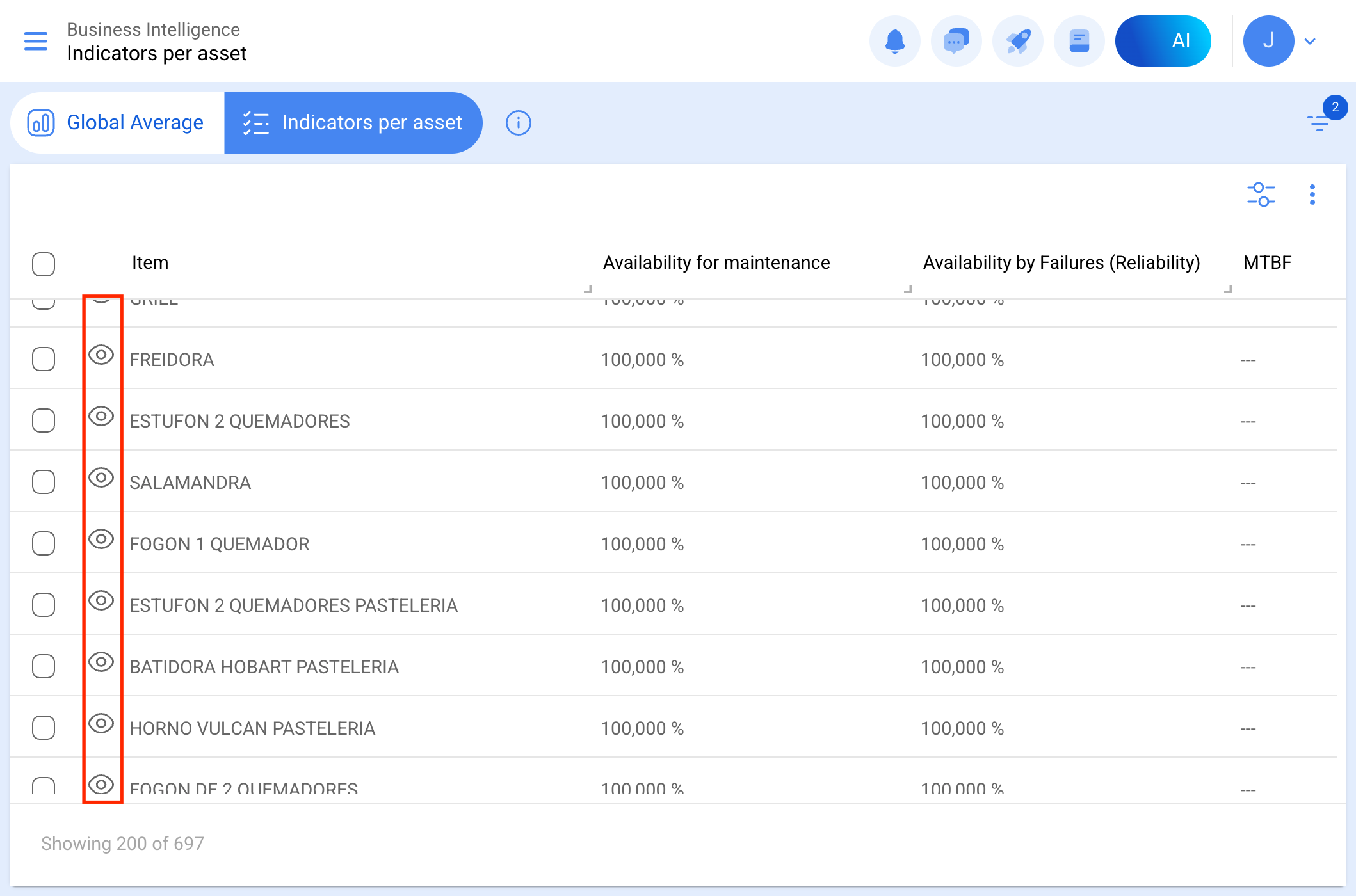

Une icône vous redirige vers les informations détaillées de chaque actif.

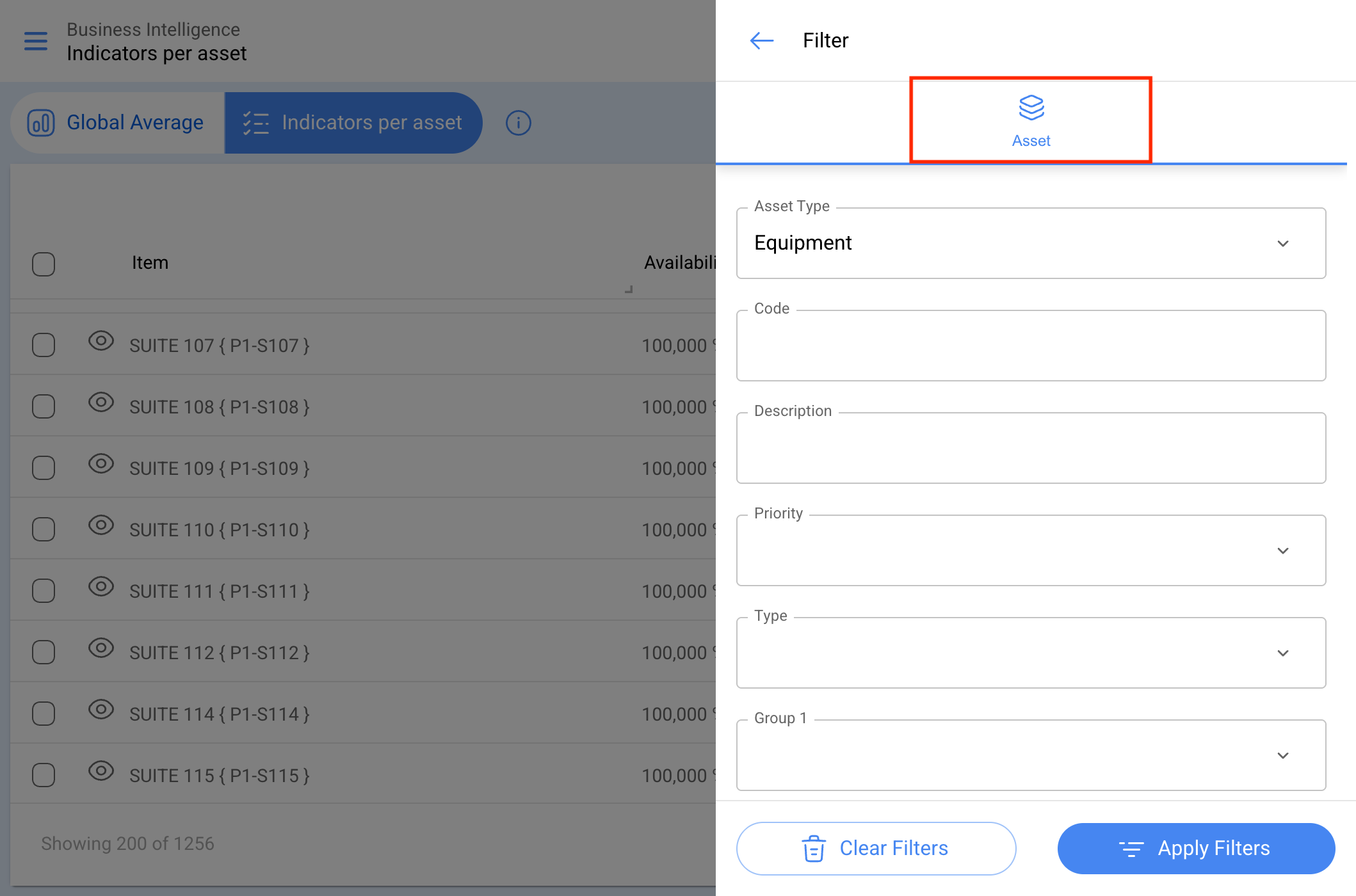

Vous pouvez filtrer par localisation, emplacement, type d’actif, code, centre de coûts ou formulaire personnalisé.

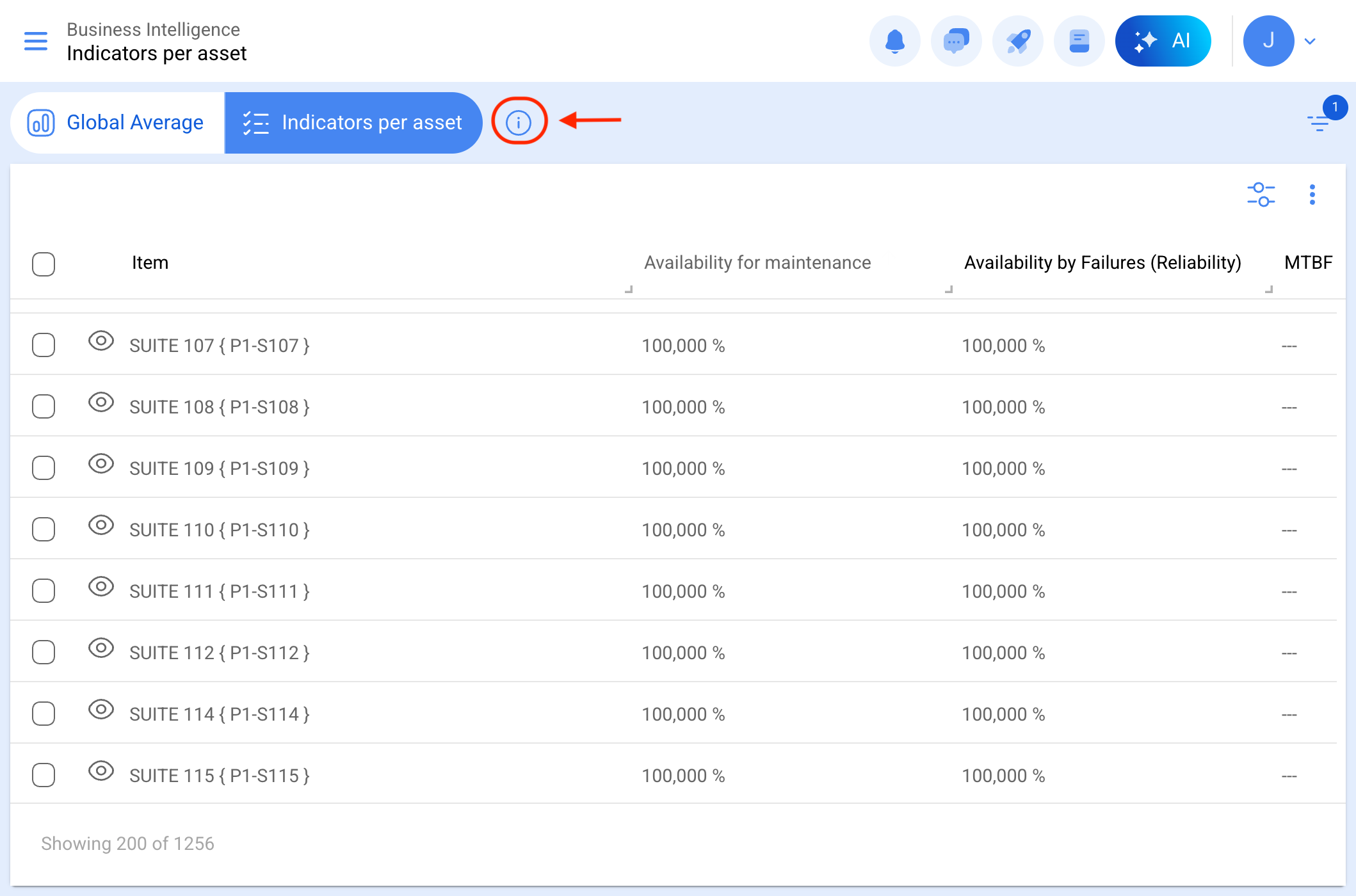

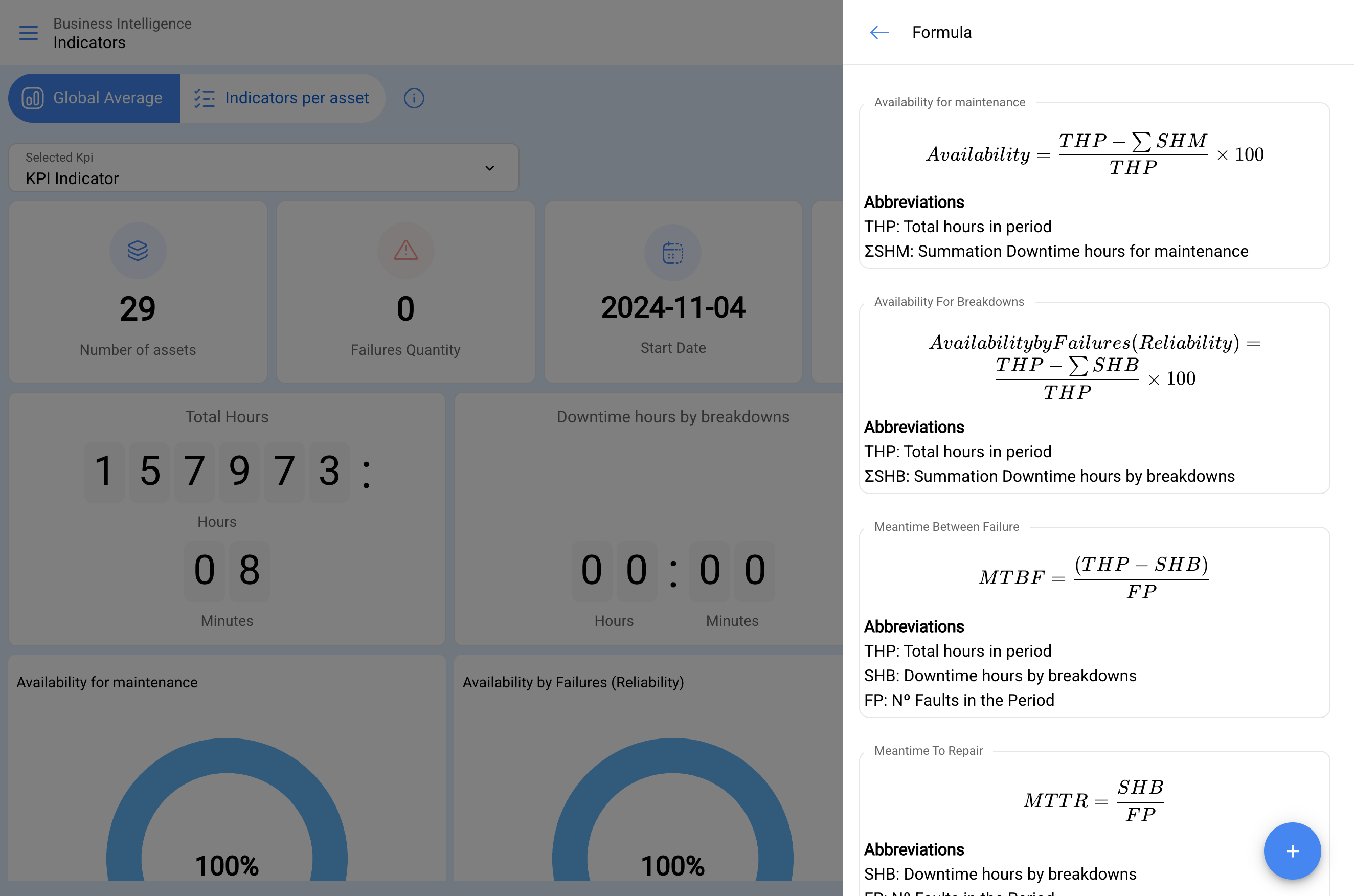

Icône Visualiser formules générales : affiche une explication détaillée des formules utilisées pour obtenir les résultats finaux de manière générale.
Comprenons précisément les formules :
1. Qu’est-ce que les heures totales dans la période (HTP) :
Correspond au total des heures évaluées dans la période de temps (cette donnée provient du filtre par plage de dates) dans laquelle l’indicateur est évalué(Image A) multiplié par le nombre d’heures d’utilisation moyenne quotidienne des actifs évalués (image B).
Où trouver ce qui précède dans Fracttal One ?

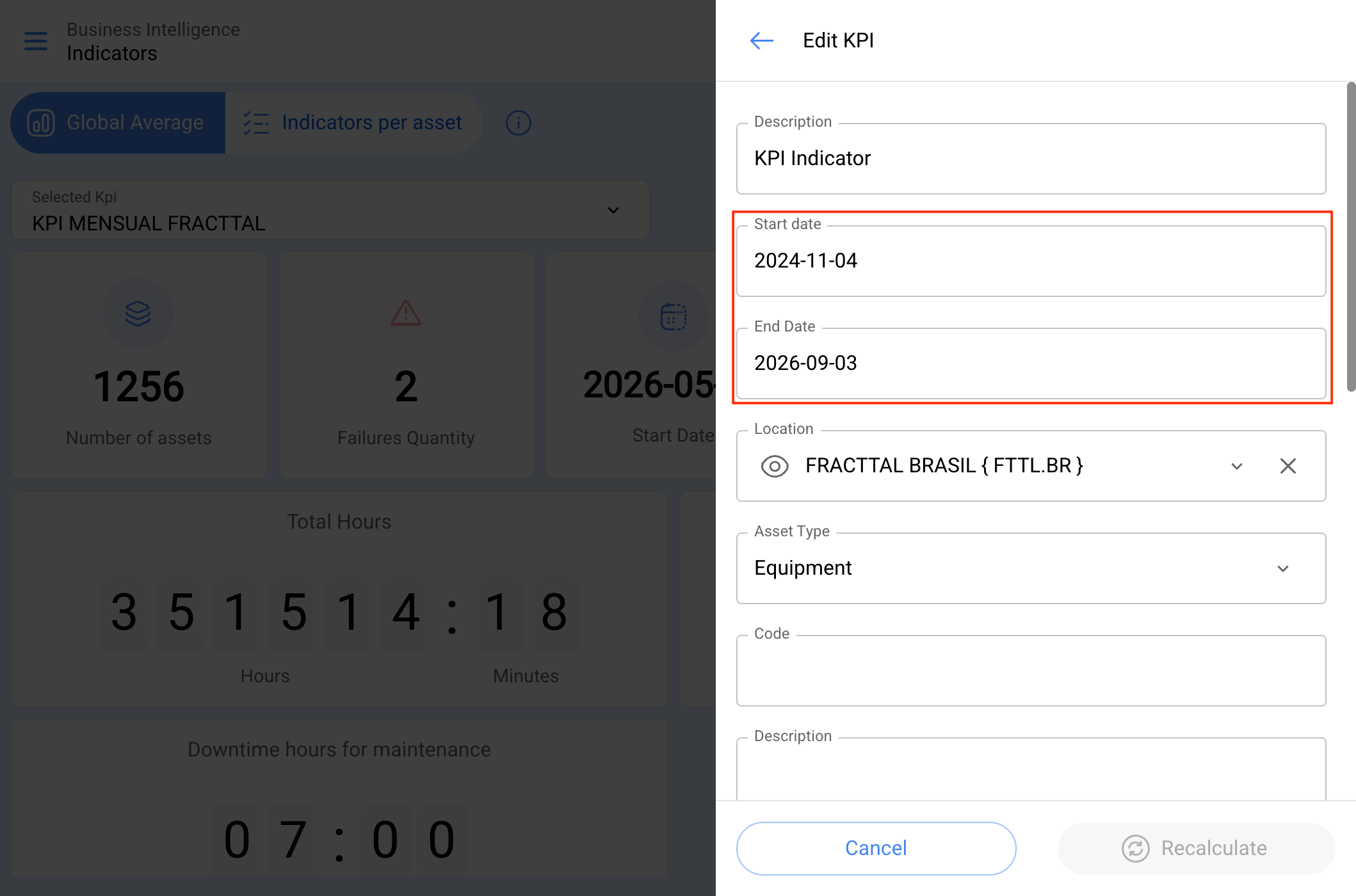

Période de temps évaluée (Image A).

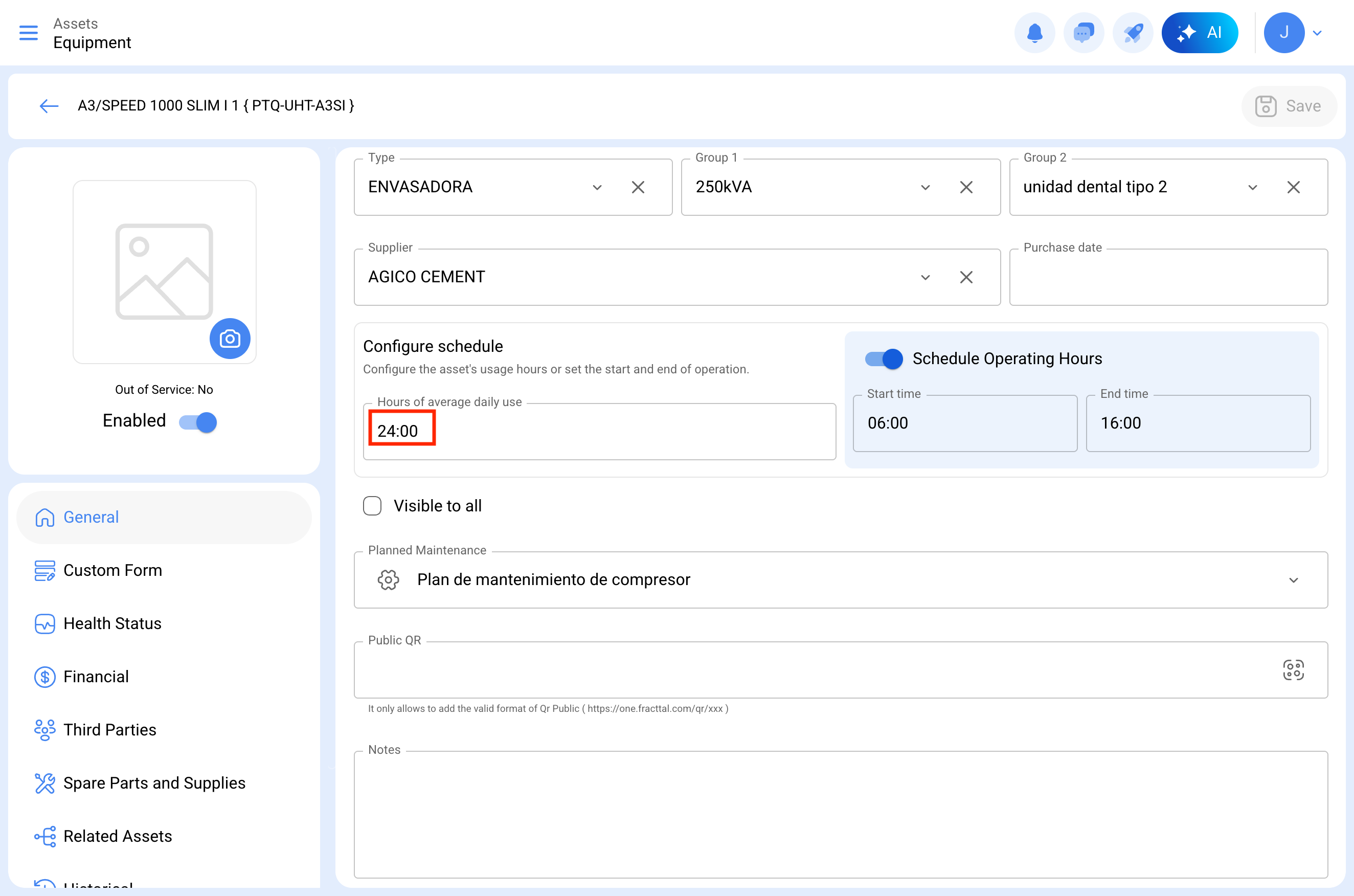

Nombre d’heures d’utilisation moyenne quotidienne de l’actif (Image B).
Recommandations :
Important : le champ Heures d’utilisation moyenne quotidienne ne doit pas rester à zéro : cela affecte directement le calcul des Heures Totales dans la Période (HTP) et, par conséquent, les indicateurs clés de performance.
2. Qu’est-ce que la somme des heures d’arrêt pour maintenance (HPM) ?
Correspond au temps réel d’arrêt de l’actif enregistré dans les OT Planifiées.
Où trouver ce qui précède dans Fracttal One ?

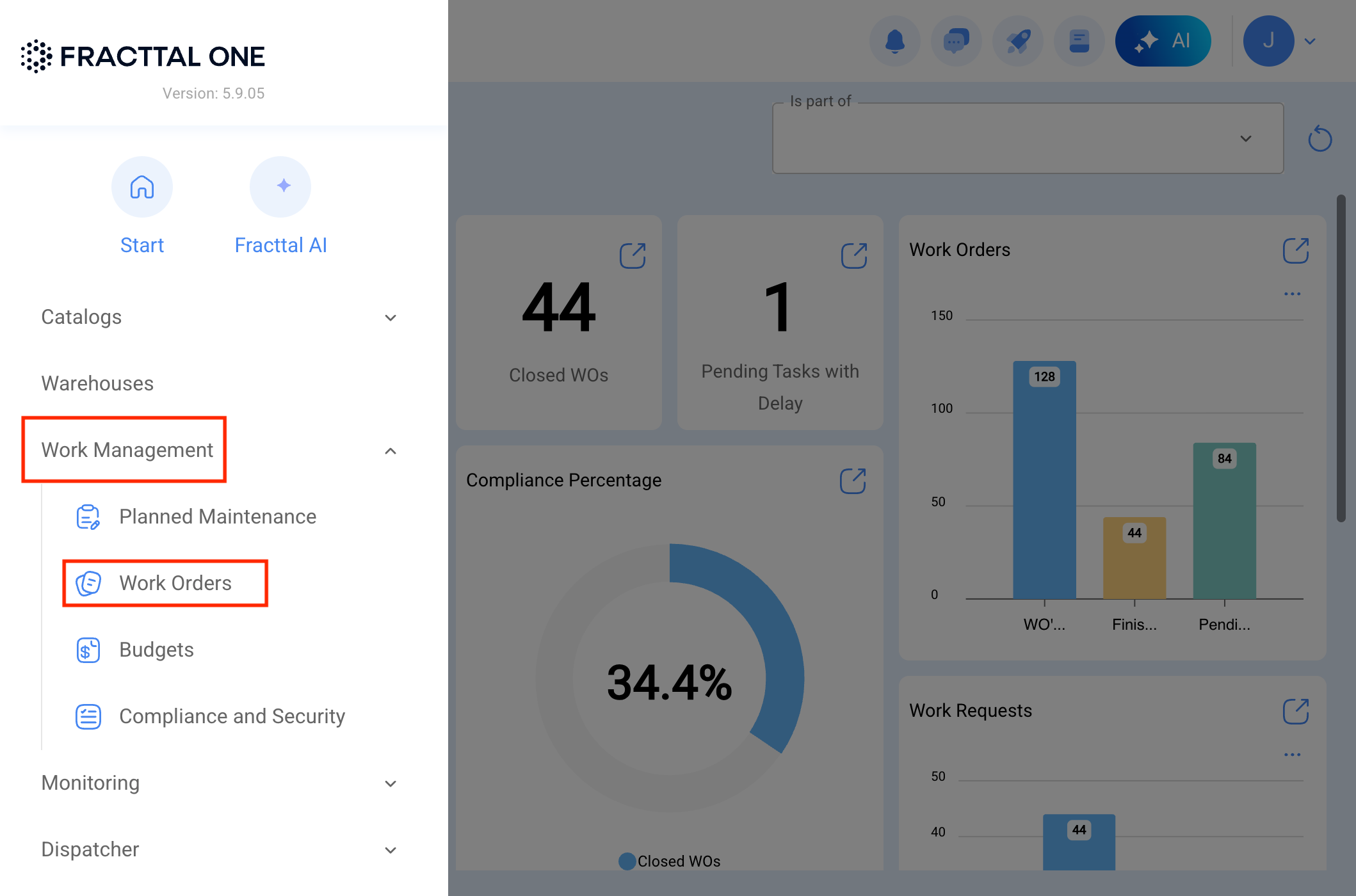

Pour trouver l’information mentionnée ci-dessus dans Fracttal One, allez d’abord dans le menu principal et sélectionnez le module "Tâches", puis "Ordres de Travail" comme indiqué ci-dessous :

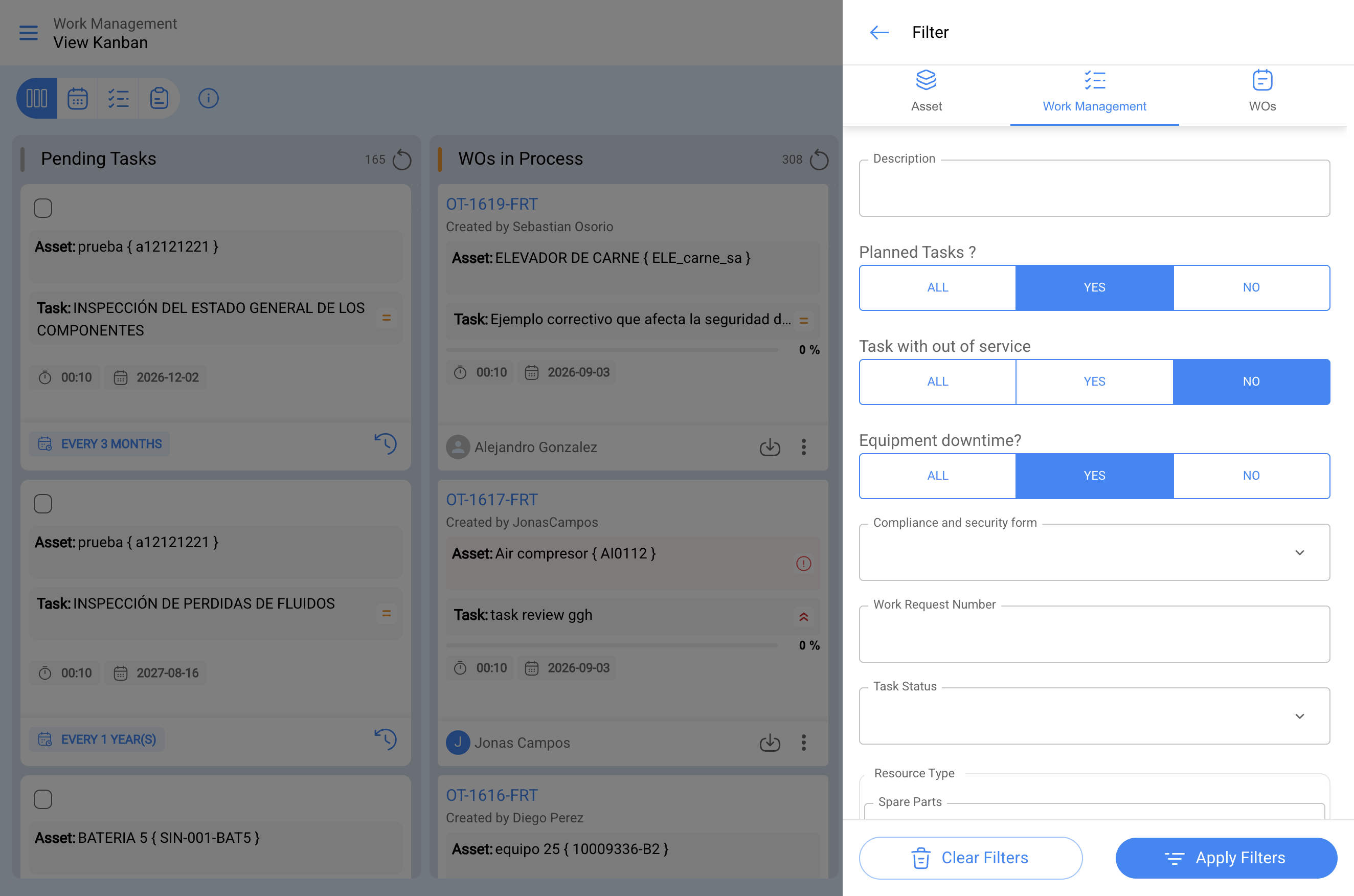

Ensuite, appliquez un filtre en sélectionnant l’option "Tâches" et dans la case type de planification choisissez "Tâches planifiées", comme illustré dans l’image suivante :

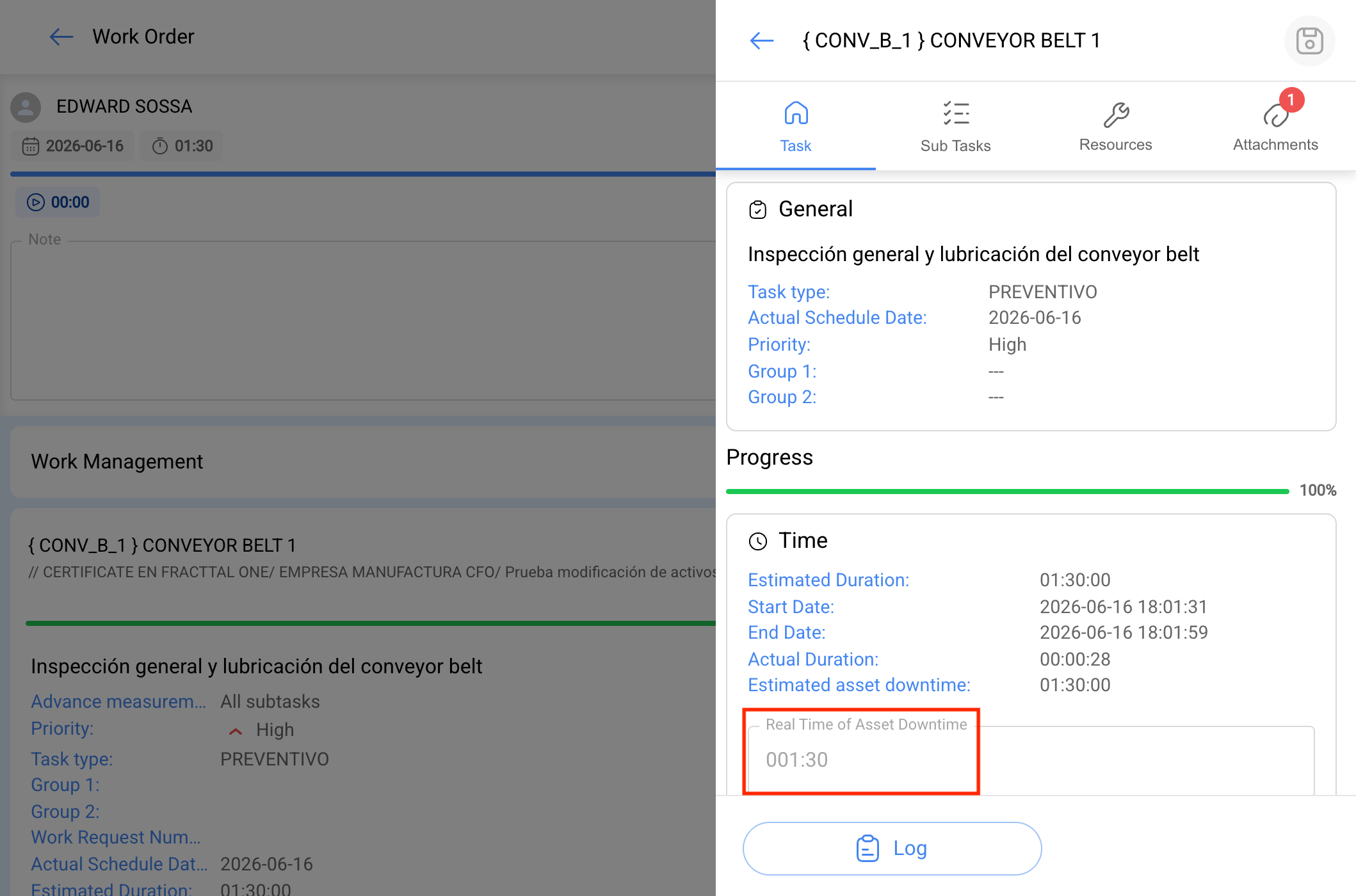

Chaque tâche visible après application du filtre contiendra un champ spécifique, comme montré dans l’image :
3. Qu’est-ce que la somme des heures d’arrêt pour panne ?
Correspond au temps hors service enregistré dans les tâches non planifiées.
Où trouver ce qui précède dans Fracttal One ?

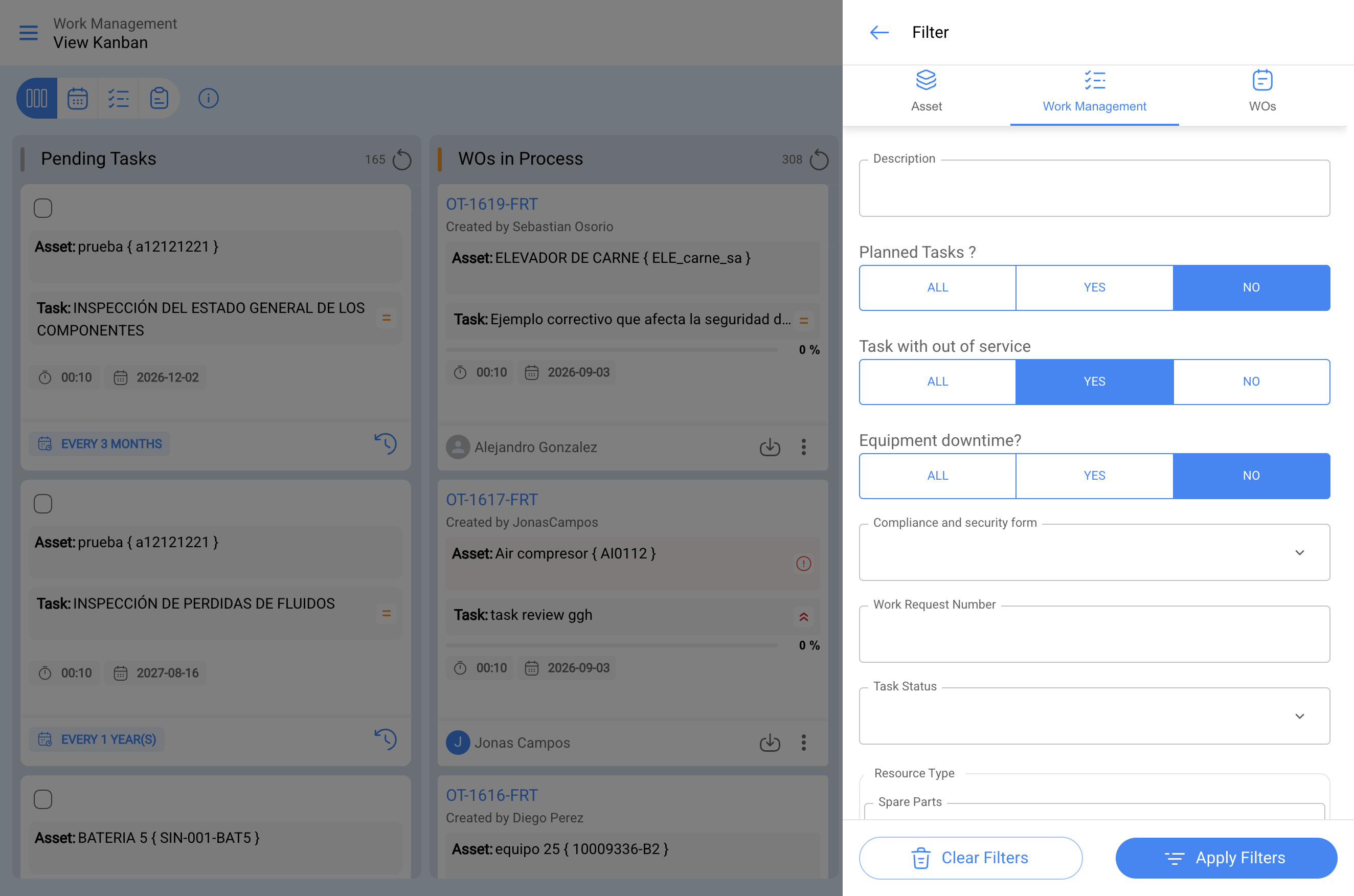

Pour trouver l’information mentionnée ci-dessus dans Fracttal One, allez d’abord dans le menu principal et sélectionnez le module Tâches, puis Ordres de Travail, comme indiqué ci-dessous :
Chaque tâche identifiée après application du filtre affichera des champs spécifiques, comme montré dans l’image. Il est essentiel de remplir tous ces champs et surtout de cocher la case Le actif a-t-il échoué ?

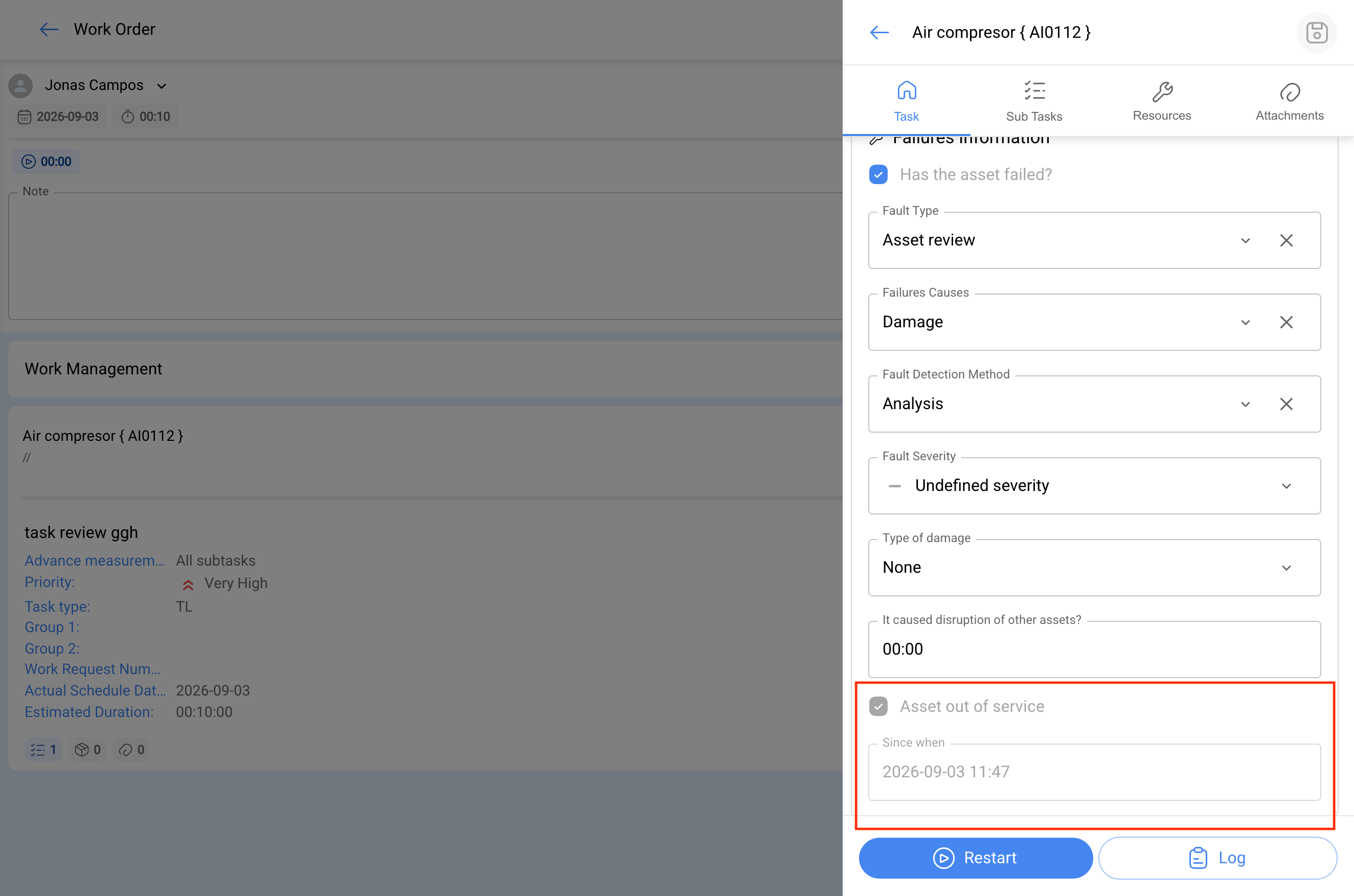

Si l’équipement est hors service, il est nécessaire de cocher la case Actif Hors Service puis d’enregistrer la date et l’heure auxquelles l’équipement a commencé à être hors service, comme illustré dans l’image.

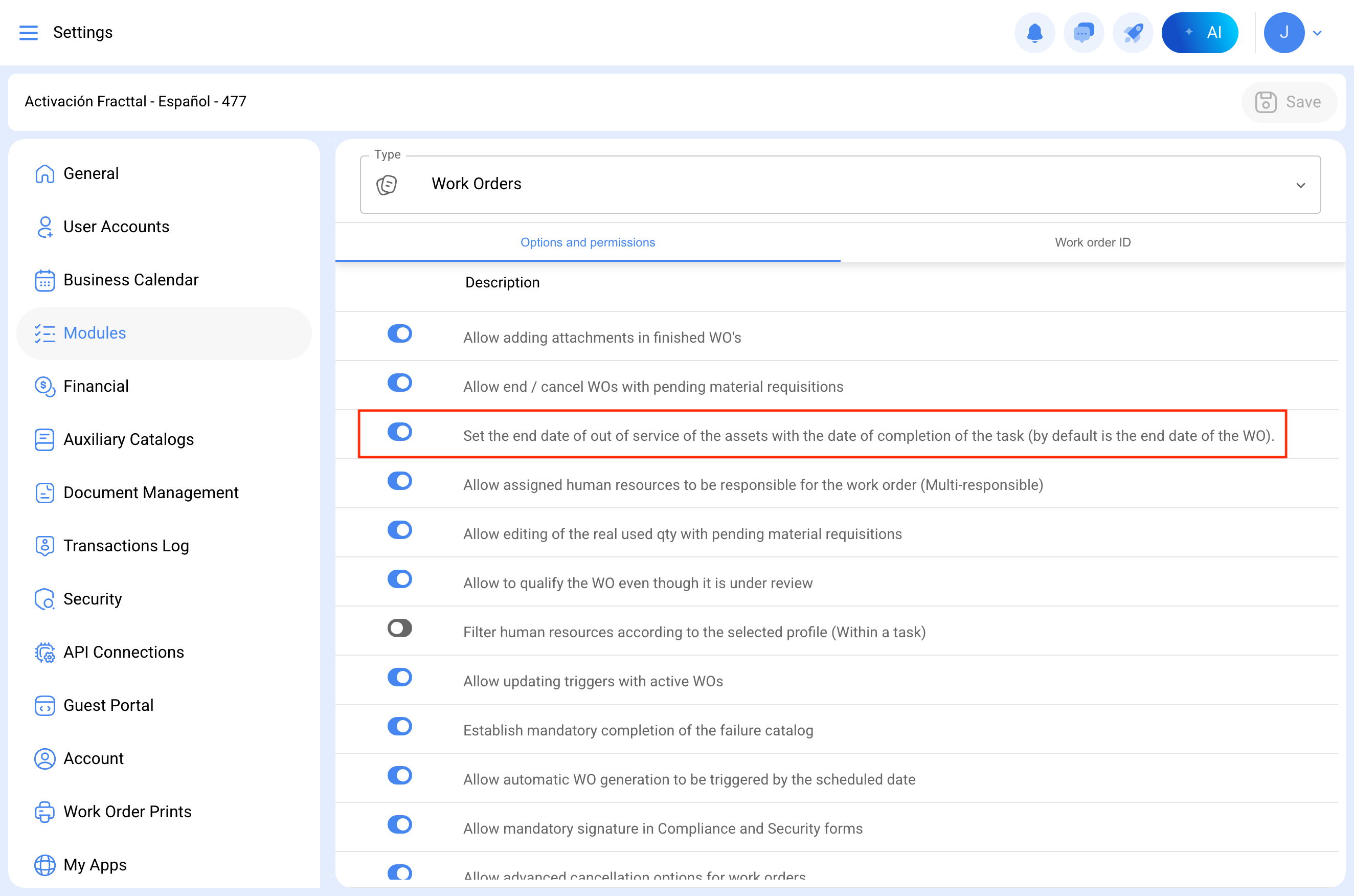

Par ailleurs, vous devez vérifier dans le module de configuration, option Modules, spécifiquement dans la section des Ordres de Travail, que l’option indiquant "Définir la date de fin hors service des actifs avec la date de fin de la tâche" soit activée et apparaisse en vert, comme montré dans l’image.
Note : Pour les indicateurs de MTBF et MTTR, seules les pannes avec arrêt des actifs sont comptabilisées.
