La carte par regroupement est un widget de Business Intelligence qui consolide en une seule carte l’état de plusieurs compteurs d’un ou plusieurs actifs, avec des plages de couleurs et des étiquettes configurables par compteur. Ce widget permet de consolider en une seule vue la surveillance de plusieurs compteurs liés, sans avoir besoin de créer une carte indépendante pour chacun d’eux.
Comment ajouter le widget Carte par regroupement
La création du widget se fait à l’aide d’un assistant en quatre étapes : Nom, Graphique, Données et Plages.

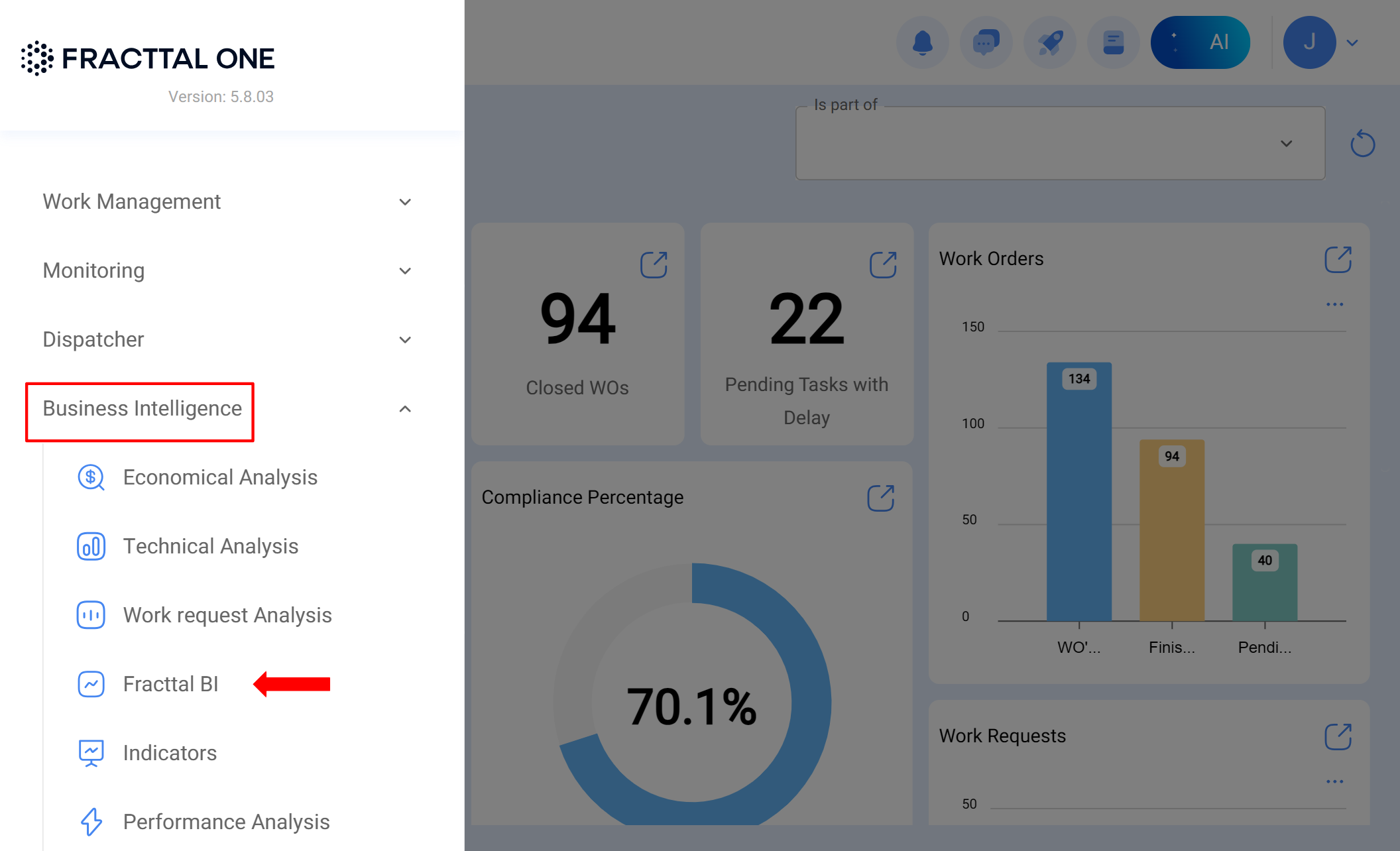

Rendez-vous dans le module Intelligence d’Affaires et sélectionnez le sous-module Fracttal BI.

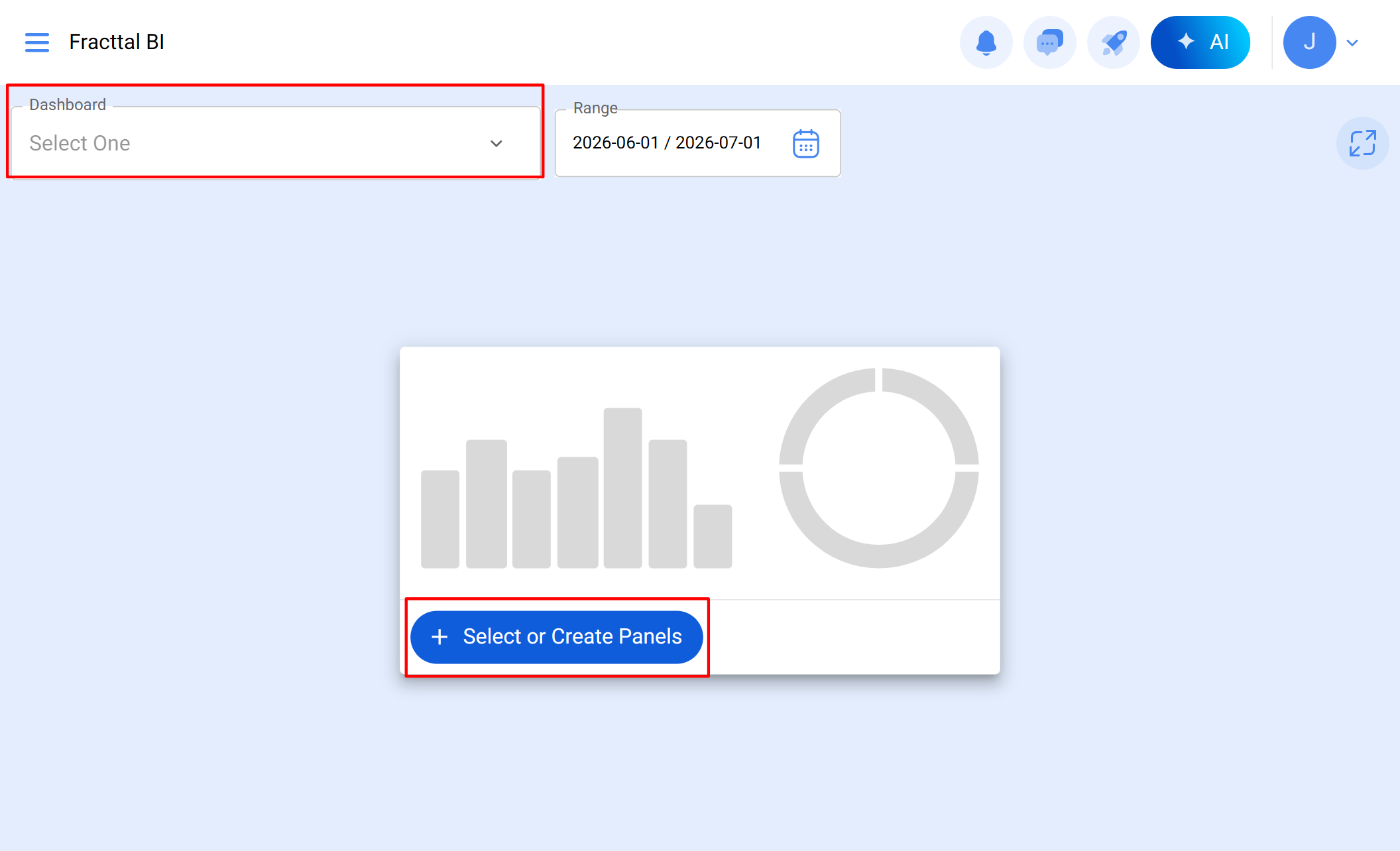

Ouvrez le tableau de bord où vous souhaitez placer le widget et passez en mode édition ou cliquez sur Nouveau Widget.

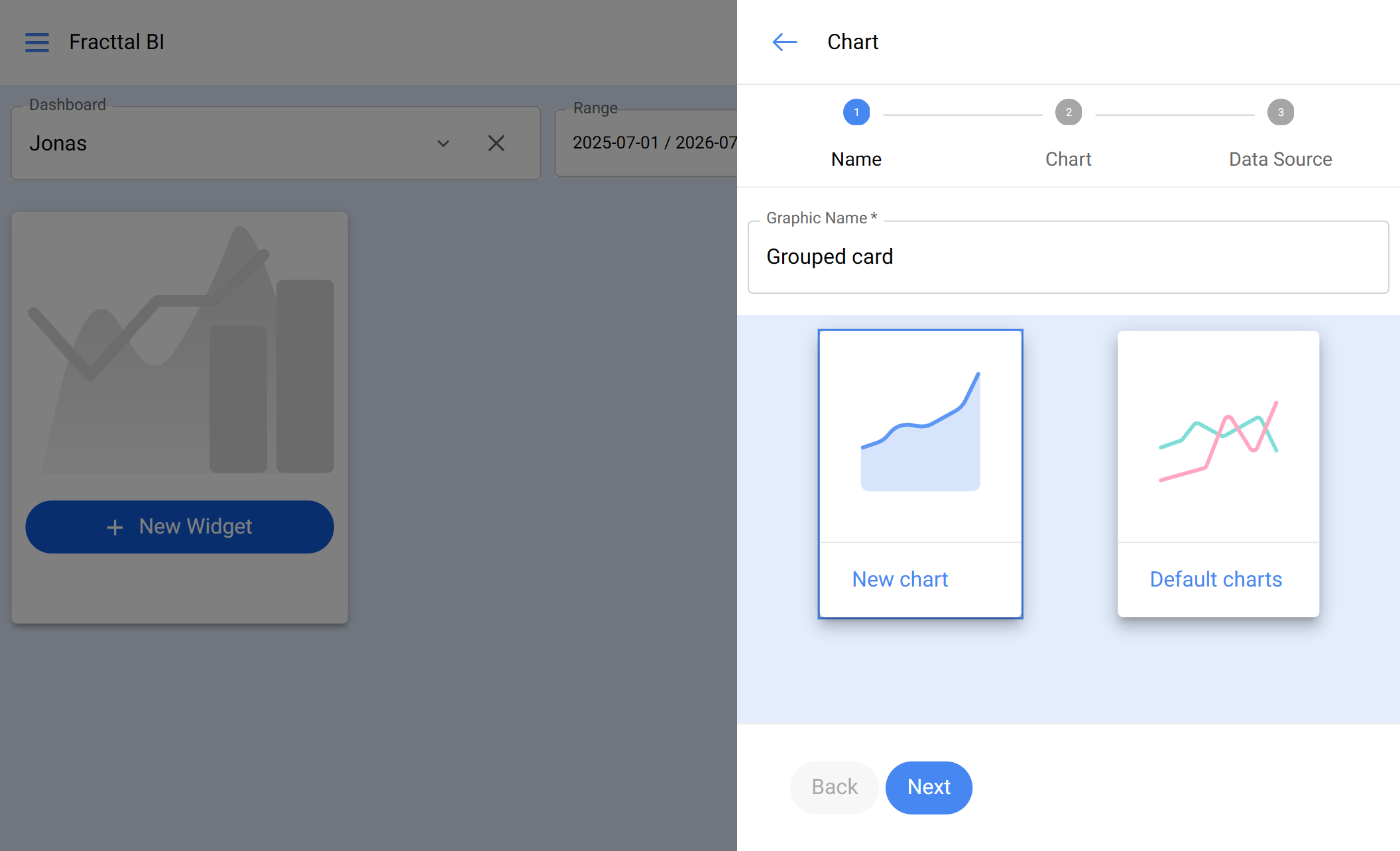

Nom : saisissez le nom et sélectionnez le type de widget.

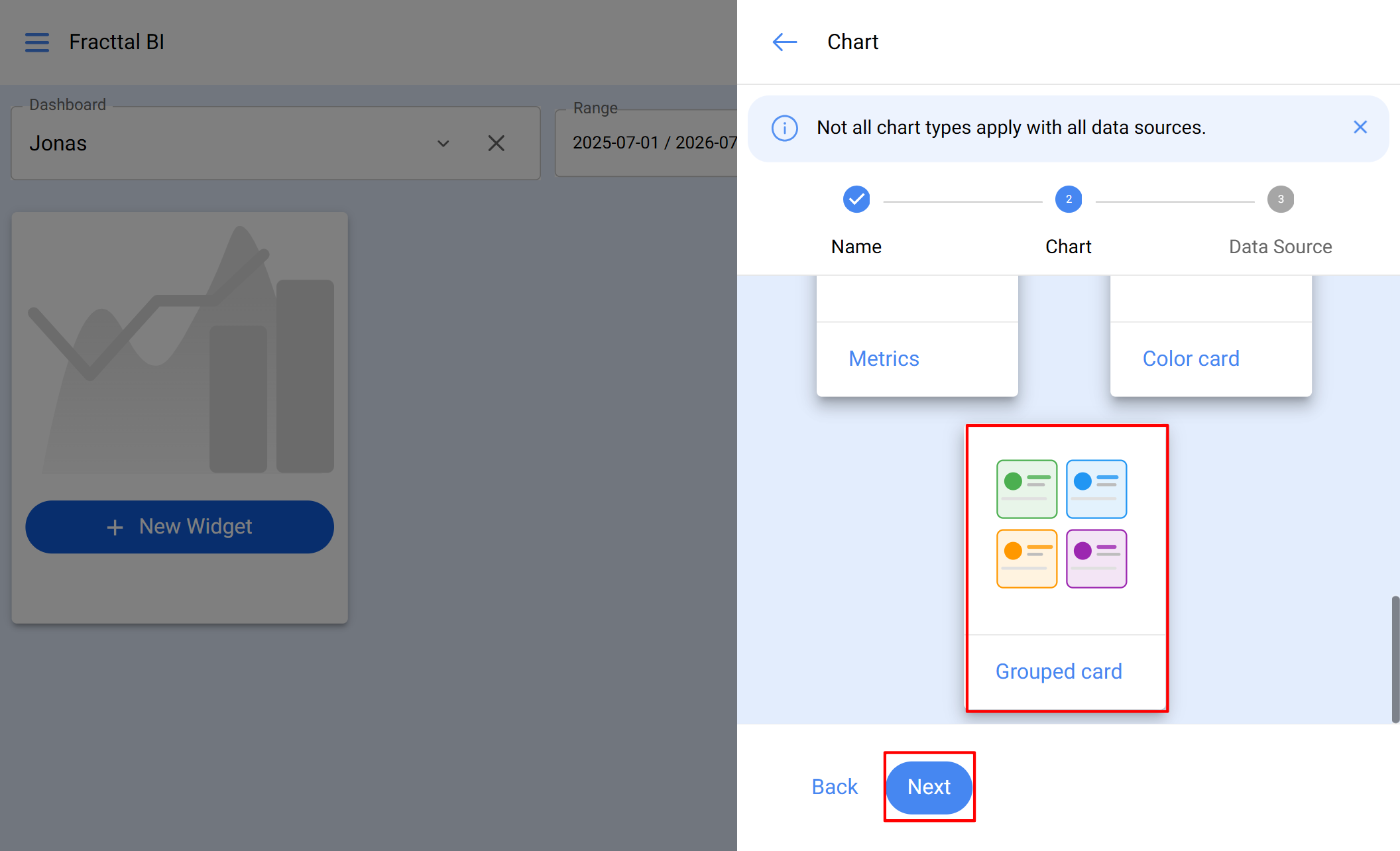

Graphique : sélectionnez le type de widget Carte par regroupement et continuez.
- Données : définissez les métriques que la carte affichera :

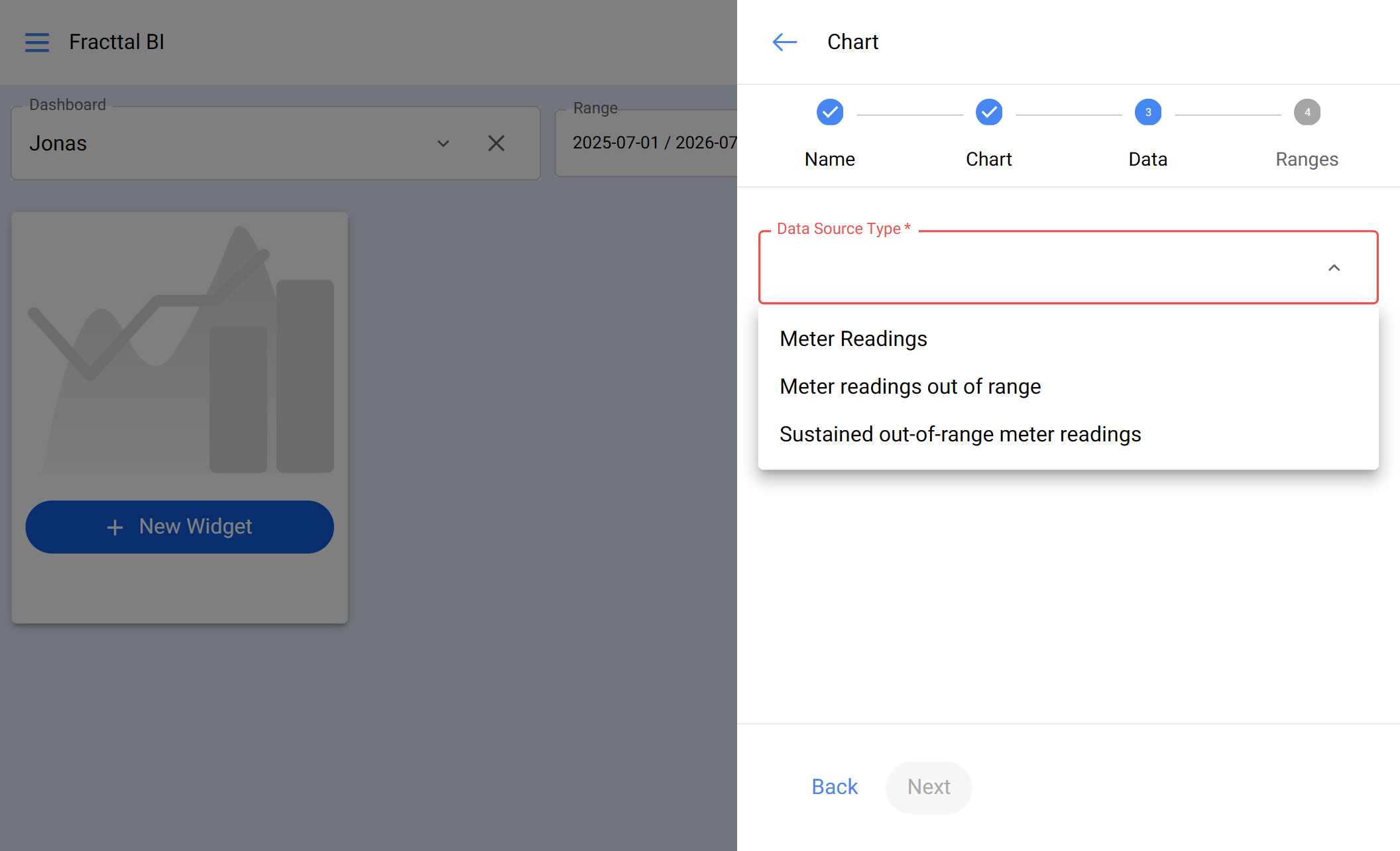

Type de source de données : sélectionnez la source sur laquelle le widget sera construit.
- Donnée à afficher : sélectionnez la donnée ou la lecture qui sera affichée.
- Actif : sélectionnez l’actif associé.

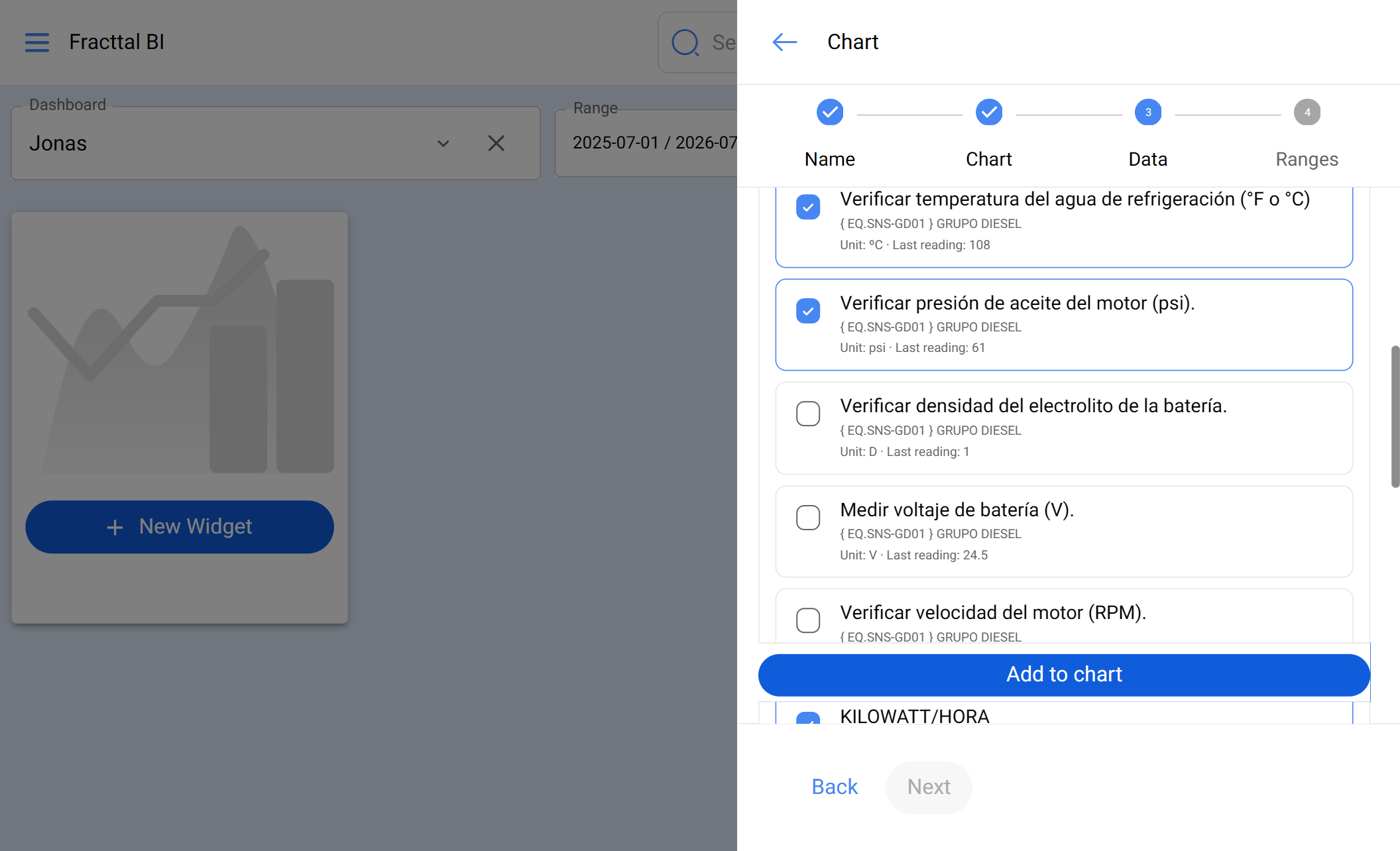

Puis, dans la liste des compteurs disponibles, cochez la case de chaque compteur qui fera partie de la visualisation et cliquez sur Ajouter.

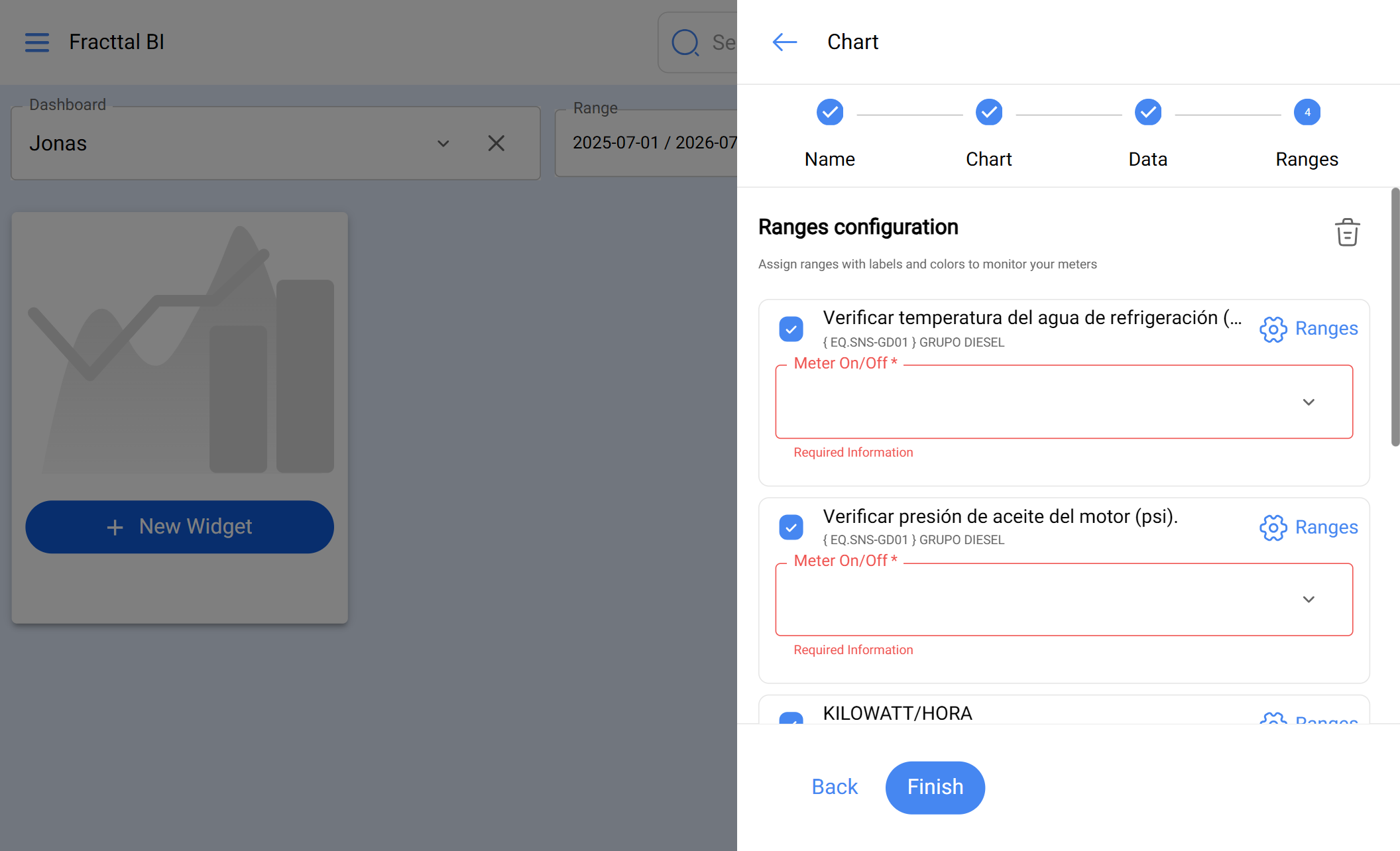

- Plages : personnalisez les cartes en attribuant des plages de valeurs avec des étiquettes et des couleurs. Pour chaque compteur sélectionné :
Remplissez le champ requis Compteur.

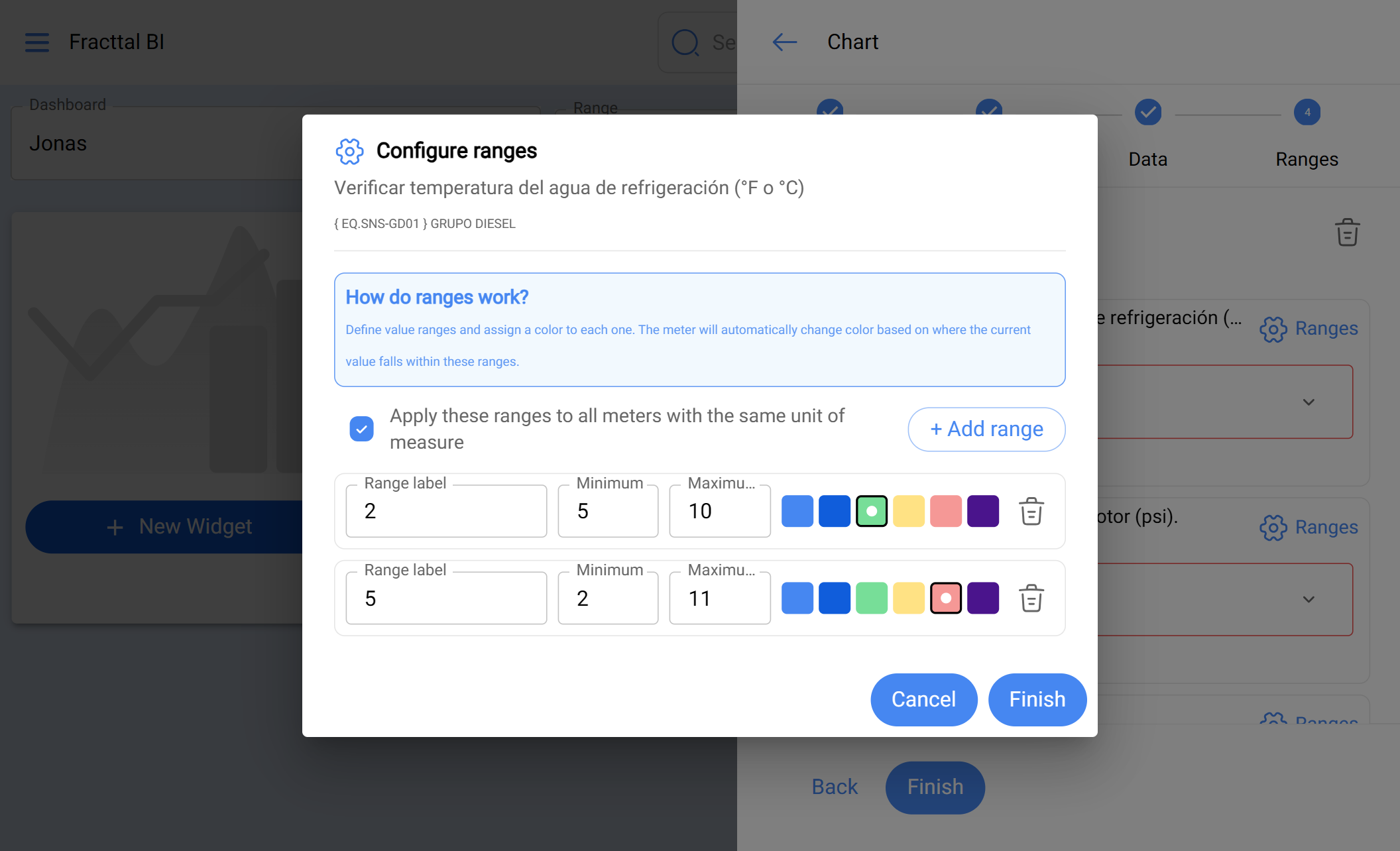

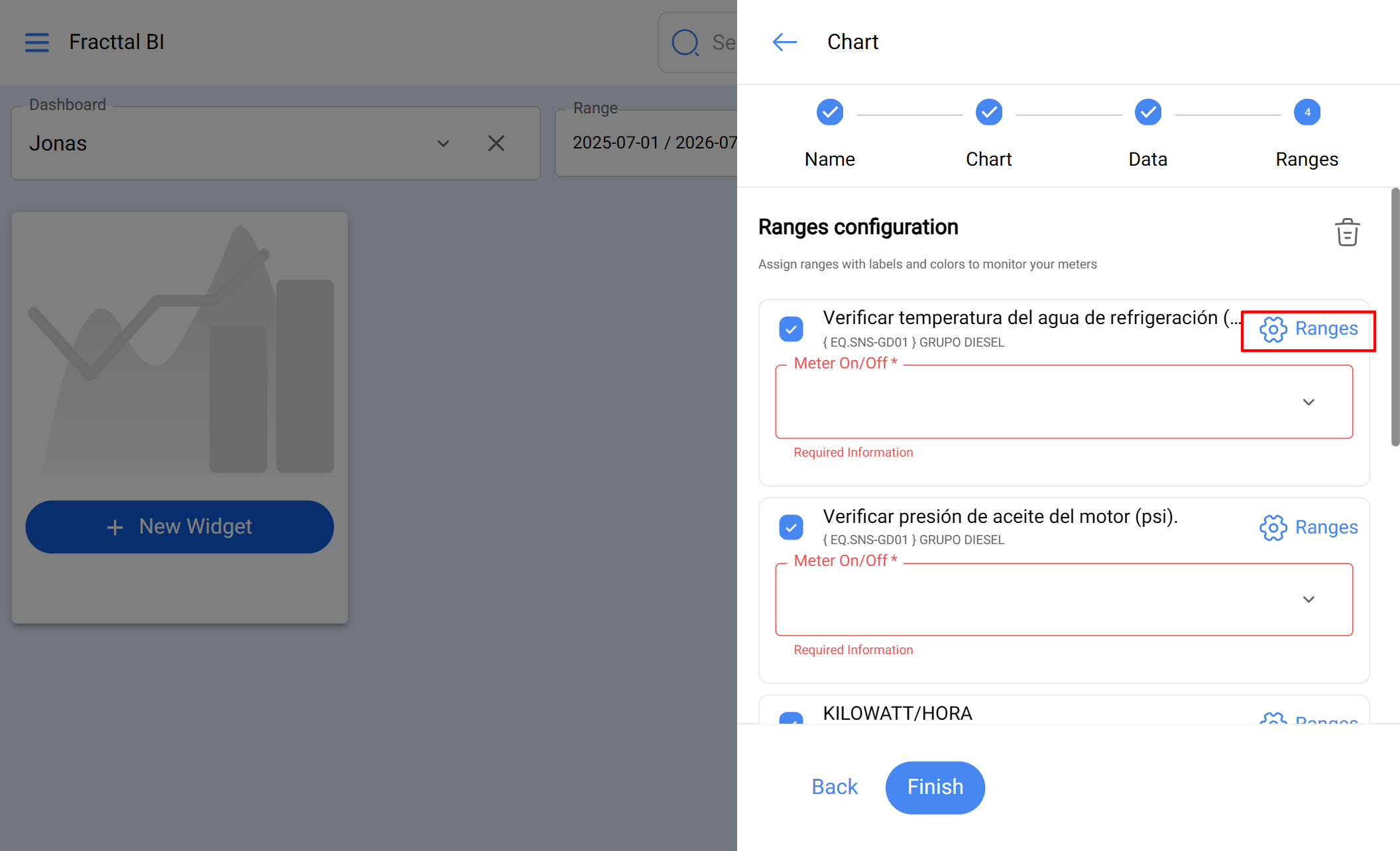

Cliquez sur Plages pour ouvrir la fenêtre Configurer les plages.
Cliquez sur + Ajouter une plage pour chaque plage dont vous avez besoin et définissez :
- Étiquette de la plage
- Minimum et Maximum
- La couleur qui représentera cette plage
(Optionnel) Activez Appliquer ces plages à tous les compteurs avec la même unité de mesure pour répliquer la configuration aux autres compteurs avec cette unité.
Cliquez sur Terminer pour enregistrer le widget.

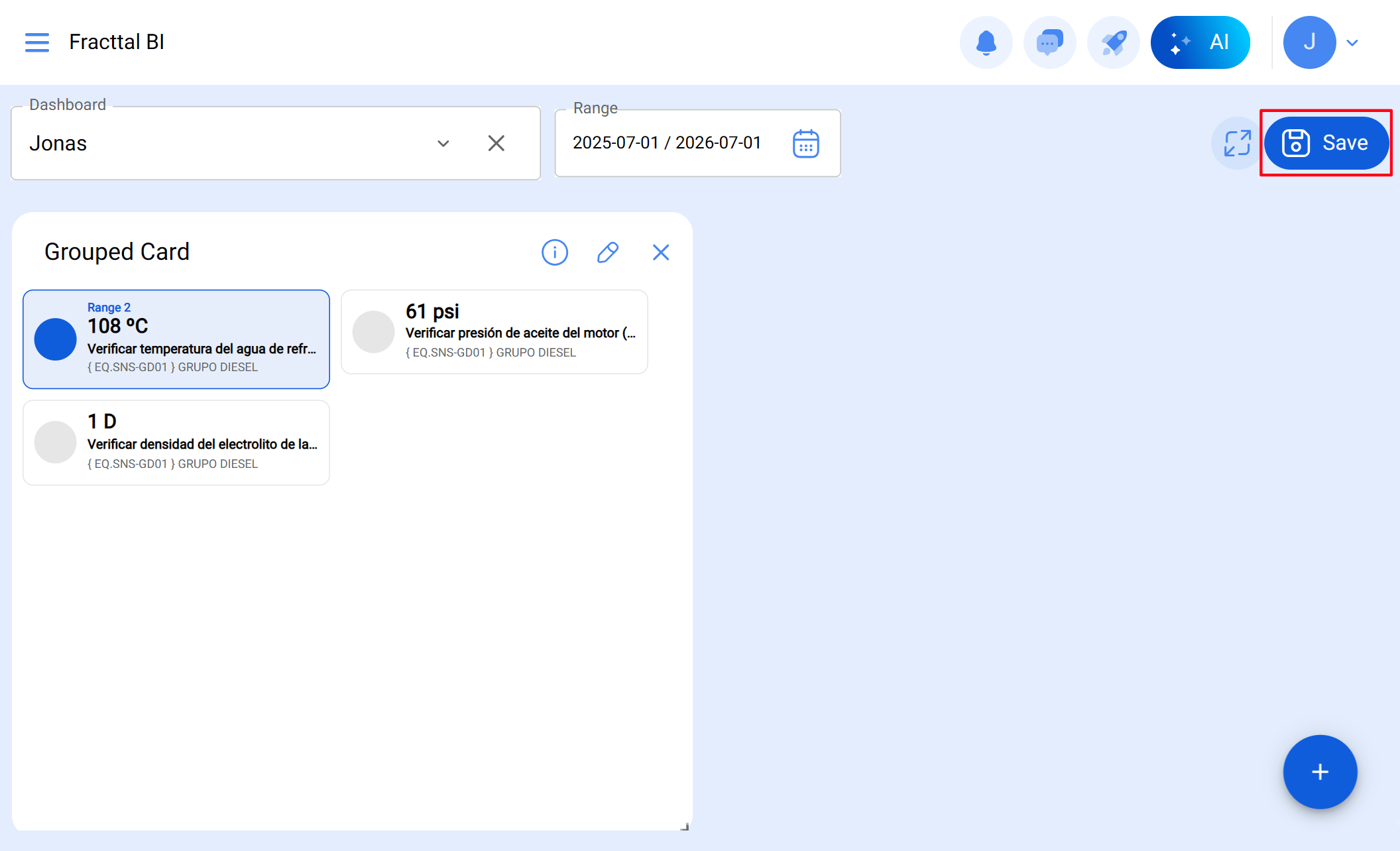

Une fois enregistré, le widget affiche une carte pour chaque valeur du champ de regroupement, avec la métrique correspondante à chaque groupe.
Chaque carte change automatiquement de couleur en fonction de la plage dans laquelle se trouve sa valeur actuelle.
